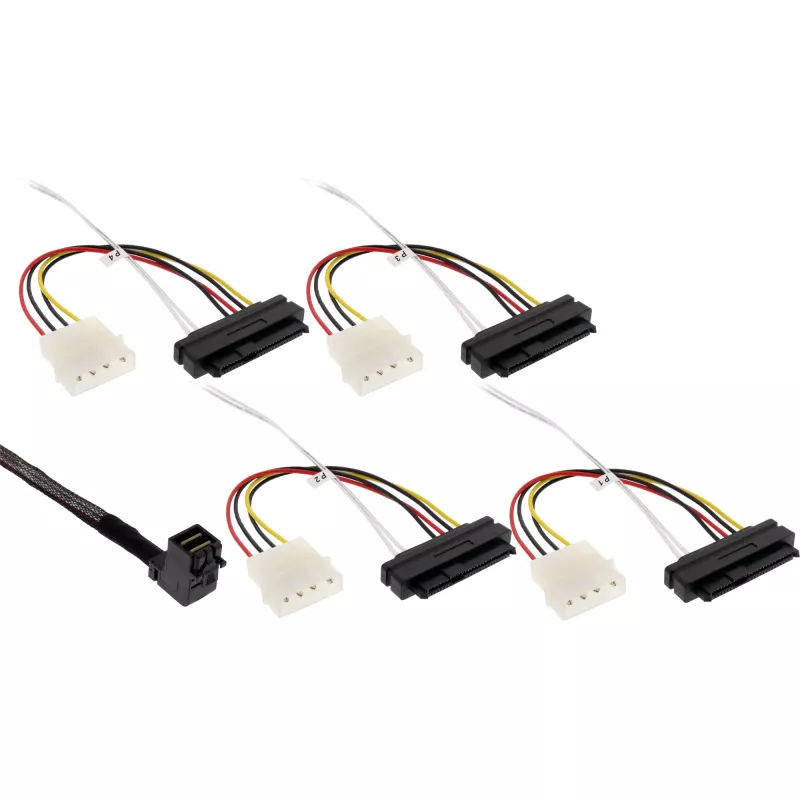

InLine Mini SAS HD laidas, SFF-8643 kampuotas į 4x SFF-8482 + maitinimas, 0,5 m

Šis InLine Mini SAS HD laidas (0,5 m) jungia Mini SAS HD 4i (SFF-8643) sąsają prie keturių SFF-8482 jungčių su integruotu maitinimu. Jis skirtas naudoti serveriuose ir saugojimo sistemose, kad sujungtų SAS valdiklį arba galinę plokštę su keliais SAS diskais, sujungiant duomenų ir maitinimo jungtis viename laido mazge.

Privalumai

Kampuota SFF-8643 jungtis sumažina įtempimą ankštose stelažų ar korpusų aplinkose, o keturios SFF-8482 jungtys su maitinimu užtikrina konsoliduotą prijungimą prie kelių diskų. 0,5 m ilgio laidas palaiko kompaktišką vidinį tiesimą ir yra juodos spalvos, kad būtų nepastebimas. Konstrukcija atitinka standartinius SAS jungčių formatus, užtikrindama suderinamumą su Mini SAS HD lizdais ir SFF-8482 diskų sąsajomis.

Tinka

• Mini SAS HD (SFF-8643) valdiklio arba HBA prijungimui prie 4 lizdų galinės plokštės
• Vidiniams ryšiams tarp serverio SAS valdiklio ir kelių SAS kietųjų diskų arba SSD su SFF-8482
• Trumpo nuotolio vidiniam kabeliavimui stelažiniuose serveriuose ar saugojimo korpusuose

Pagrindinės specifikacijos

• Ilgis: 0,5 m

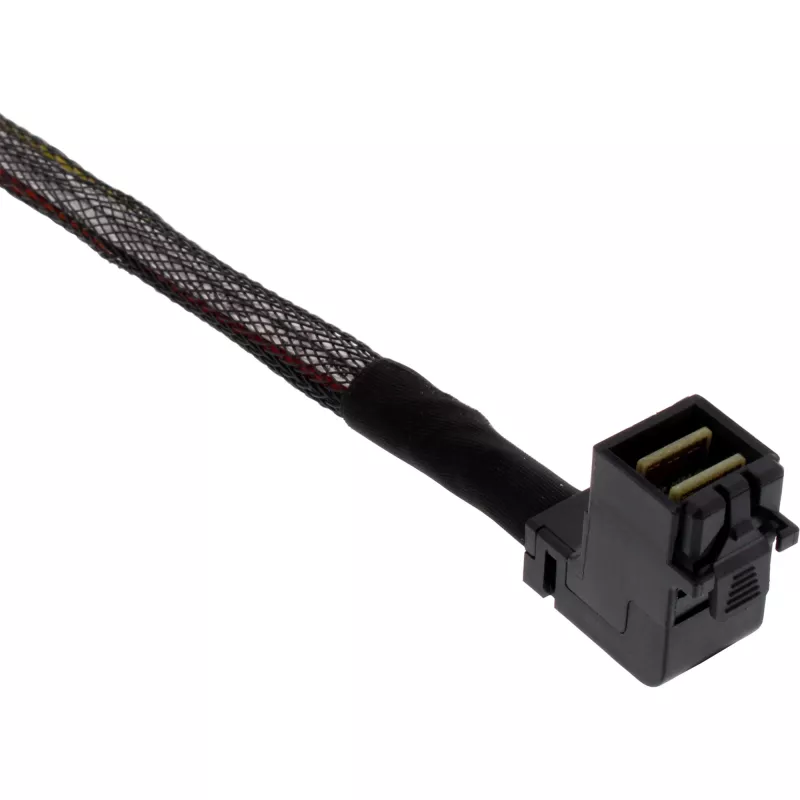

• 1 jungtis: Kampuota Mini SAS HD 4i (SFF-8643)

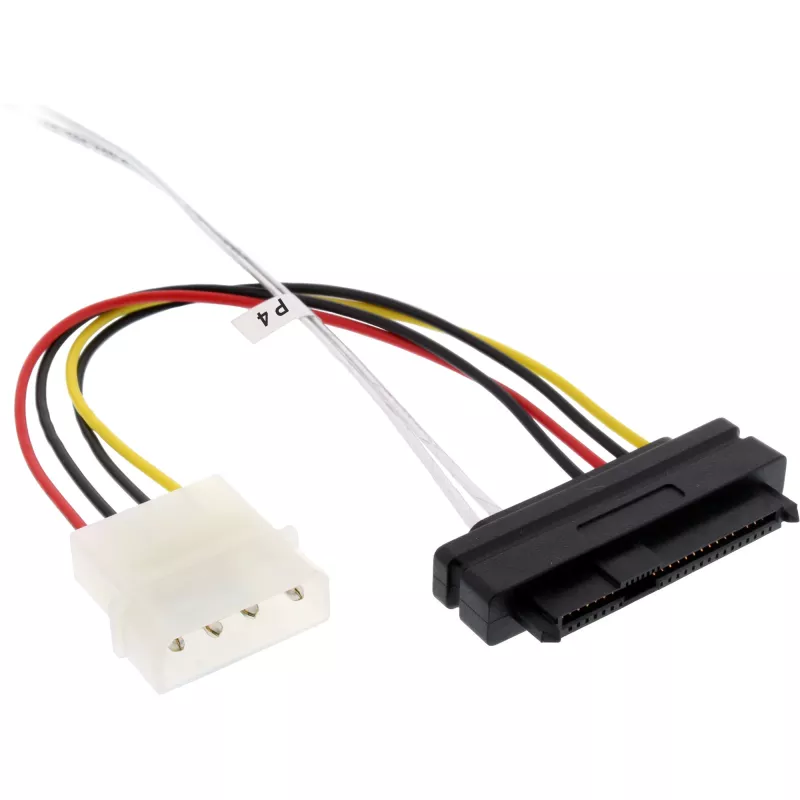

• 2 jungtis: 4 × SFF-8482 su maitinimu
• Spalva: juoda
• Prekės ženklas: InLine, MPN: 27633A, EAN: 4043718211852

Kaip naudoti

Prieš montuodami laidą, išjunkite sistemą. Įkiškite kampuotą SFF-8643 kištuką į Mini SAS HD prievadą ant SAS valdiklio arba HBA, tada nutieskite laidą iki diskų įlankos srities ir prijunkite kiekvieną SFF-8482 kištuką prie atitinkamo disko arba galinės plokštės jungties. Įsitikinkite, kad kiekviena jungtis yra visiškai įstatyta, o laido tiesimas vengia aštrių lenkimų ar kontakto su judančiomis dalimis. Atkurkite maitinimą ir patikrinkite, ar valdiklis atpažįsta prijungtus diskus.

Rekomendacijos

Šį vidinį laidą naudokite trumpiems atstumams serveriuose ir saugojimo korpusuose. Venkite per didelio lenkimo šalia jungčių ir palaikykite saugų, be įtempimo tiesimą, kad išsaugotumėte signalo vientisumą ir jungčių ilgaamžiškumą.
