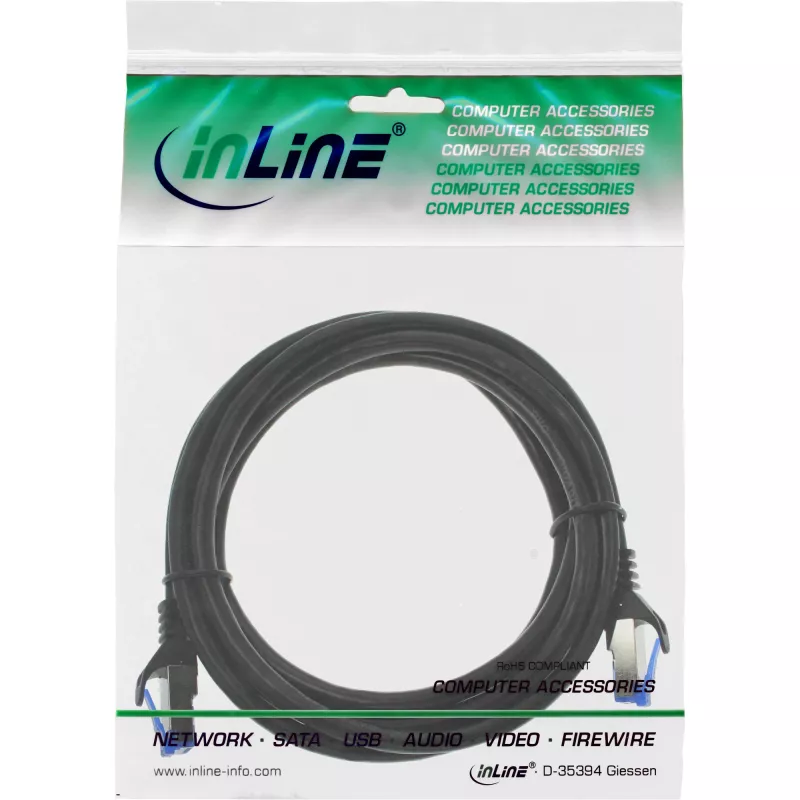

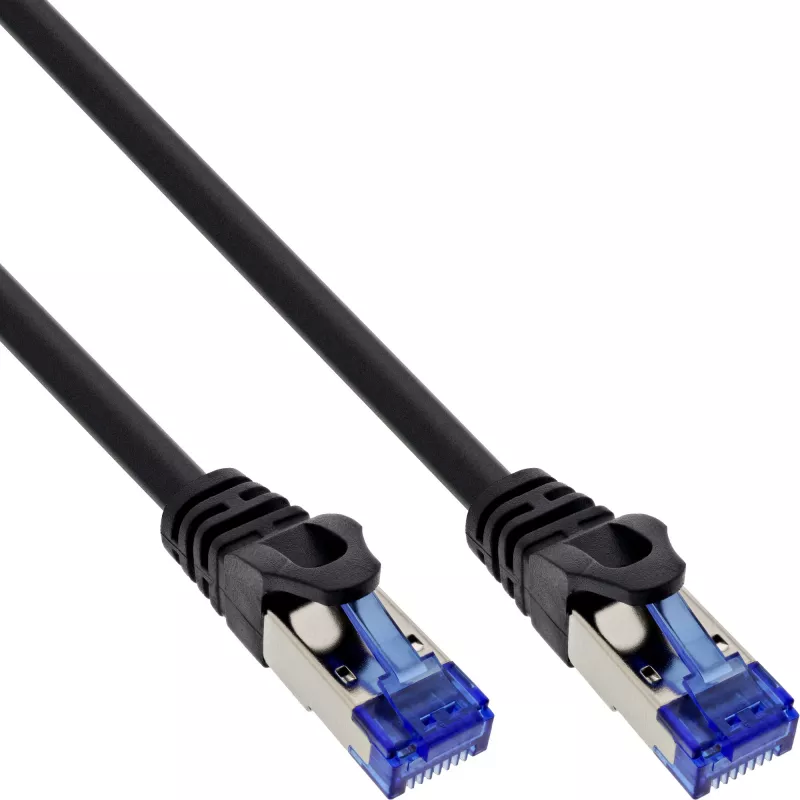

InLine komutacinis kabelis šarvuotas, U/FTP, Cat.6A, juodas, 3m

InLine® Cat.6A šarvuotas komutacinis kabelis (3 m) yra šarvuotas U/FTP eterneto kabelis, skirtas reiklioms tinklo programoms ir atšiaurioms aplinkoms. Jis sujungia SUS204 nerūdijančio plieno vidinį apvalkalą su labai elastingu PVC išoriniu apvalkalu ir HDPE šerdies izoliacija, kad užtikrintų didesnį mechaninį stiprumą, ekranavimą ir signalo vientisumą. Kabelis yra užbaigtas visiškai ekranuotomis užspaudžiamomis 8P8C (RJ-45) jungtimis su 50 µ" auksuotais kontaktais ir palaiko iki 500 MHz pralaidumą ir PoE galios lygius iki 90 W.

Privalumai

Šarvuota konstrukcija padidina atsparumą mechaniniam poveikiui, intensyviam pėsčiųjų srautui, oro sąlygoms, kenkėjams ir graužikams, o visiškas ekranavimas sumažina elektromagnetinius trukdžius. Didelio tankio polietileno (HDPE) izoliacija ir auksuoti kontaktai užtikrina stabilų elektrinį veikimą ir patikimą duomenų perdavimą. Tvirtos medžiagos ir konstrukcija užtikrina patvarų kabelį, tinkamą įrengimui ten, kur standartiniai komutaciniai kabeliai yra nepakankami.

Tinka

• Nuolatiniams ir laikiniems lauko įrengimams (parodos, koncertai, reklaminiai stendai, iškabos)
• Aplinkoms su mechanine apkrova ar graužikų pažeidimų rizika
• Tinklo jungtims, reikalaujančioms 10GBase-T ar didelio pralaidumo Cat.6A veikimo
• PoE/PoE+/PoE++ galios tiekimui iki 90 W

Pagrindinės specifikacijos

• Kabelio tipas: Cat.6A U/FTP
• Ilgis: 3 m
• Laidininkas: 28 AWG
• Izoliacija: HDPE (didelio tankio polietilenas)
• Vidinis apvalkalas: SUS204 nerūdijantis plienas
• Išorinis apvalkalas: labai elastingas PVC, spalva: juoda
• Išorinis skersmuo: 7,3 mm (OD)
• Jungties tipas: 8P8C (RJ-45), visiškai ekranuota užspaudžiama jungtis
• Kontaktai: 50 µ" auksuoti
• Pralaidumas: 500 MHz
• Varža: 100 Ω
• Talpa: 5600 pF/100 m
• Sklaidos vėlinimas: ≤545 ns/100 m
• Vėlinimo iškrypimas: ≤45 ns/100 m
• Laidininko nuolatinės srovės varža: ≤28,4 Ω/100 m
• Vardinė įtampa: 30 V
• Temperatūros diapazonas: montavimas 0–50 °C; veikimas -20–60 °C
• Mechaninis atsparumas: trumpalaikis slėgis 2000 N; ilgalaikis slėgis 500 N
• PoE palaikymas: iki 90 W
• Sertifikavimas: išlaiko Fluke DSX 8000 kanalo testą

Kaip naudoti

Prijunkite RJ-45 jungtis prie atitinkamų eterneto prievadų tinklo įrenginiuose, užtikrindami, kad jungtys būtų visiškai įstatytos. Naudokite kabelį 10/100/1000/10G tinklo jungtims ir PoE programoms neviršydami nurodytų galios ir temperatūros ribų. Venkite staigių lenkimų ir per didelio tempimo montavimo metu; nutieskite kabelį per apsauginius vamzdžius ar kabelių lovius, kur reikalinga papildoma mechaninė apsauga.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, montuokite kabelį rekomenduojamame temperatūros diapazone, venkite pakartotinių didelių apkrovų toje pačioje vietoje ir patikrinkite jungties veikimą sertifikuotu testeriu (pavyzdžiui, Fluke DSX 8000) po įrengimo. Naudokite šarvuotą tiesimą nuolatinėms lauko ar intensyvaus eismo vietoms.
