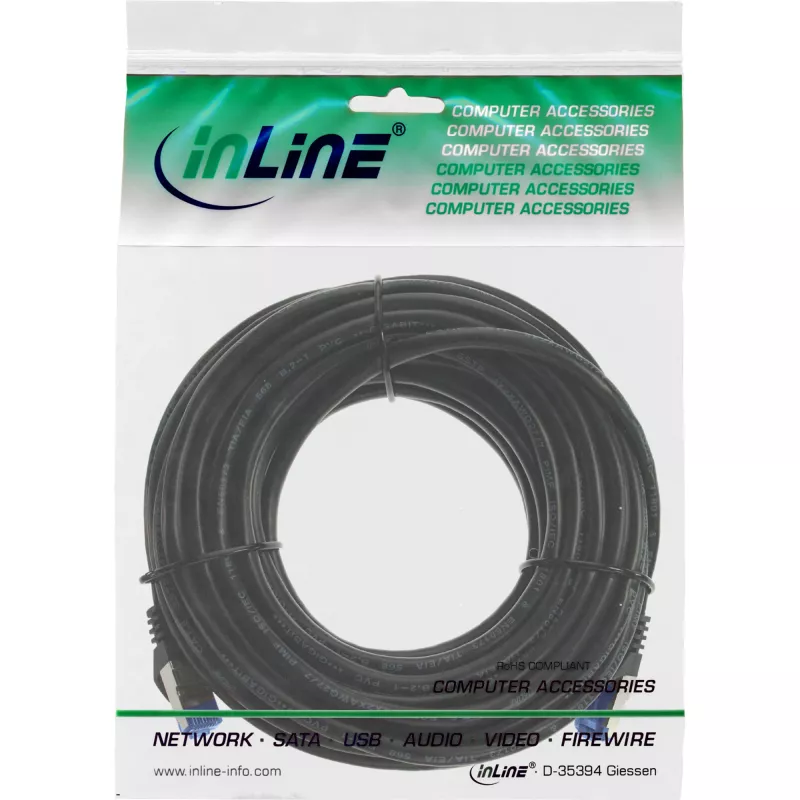

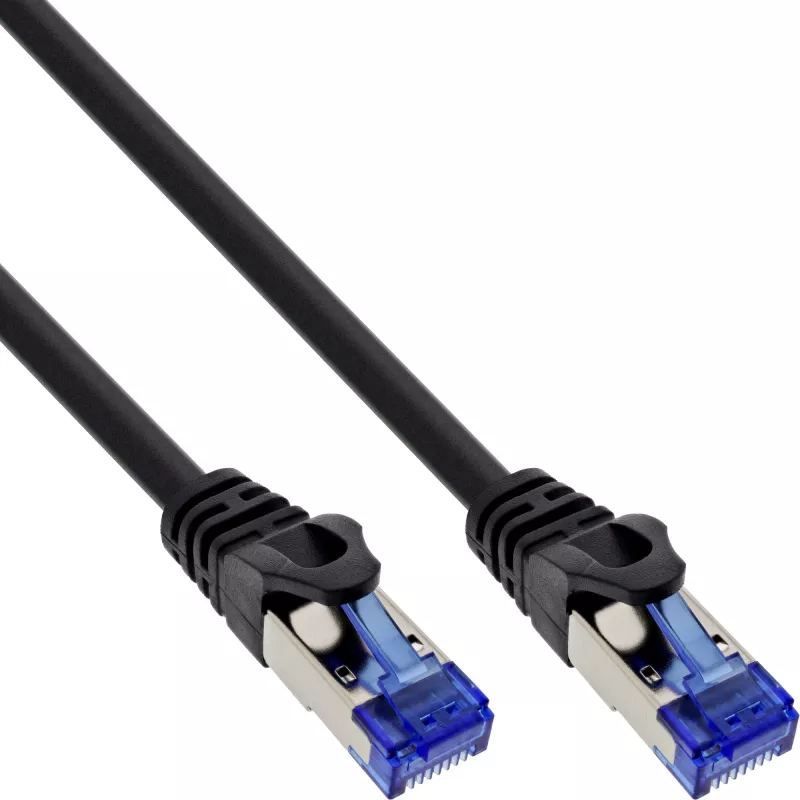

InLine komutacinis kabelis šarvuotas, U/FTP, Cat.6A, juodas, 10 m

InLine® Cat.6A šarvuotas komutacinis kabelis yra patikimas U/FTP eterneto kabelis, sukurtas sudėtingiems tinklo darbams. Pagamintas su SUS204 nerūdijančio plieno vidiniu apvalkalu ir labai elastingu PVC išoriniu apvalkalu, jis užtikrina mechaninę apsaugą nuo intensyvaus pėsčiųjų srauto, oro sąlygų, kenkėjų ir graužikų. Kabelis naudoja HDPE šerdies izoliaciją ir 28AWG laidininkus, palaiko PoE/PoE+/PoE++ iki 90 W ir suteikia iki 500 MHz pralaidumą patikimam signalo vientisumui per 10 m ilgį. RJ-45 (8P8C) jungtys su 50 µ" auksuotais kontaktais ir visiškai ekranuotais užspaudžiamais kištukais užbaigia konstrukciją, todėl kabelis tinkamas diegimui, reikalaujančiam sustiprinto ekranavimo ir ilgaamžiškumo.

Privalumai

Šarvuota konstrukcija su SUS204 vidiniu apvalkalu ir visišku U/FTP ekranavimu padidina mechaninį tvirtumą ir apsaugą nuo elektromagnetinių trukdžių. Didelio tankio polietileno (HDPE) izoliacija ir 28AWG laidininkai palaiko signalo kokybę ir mažą slopinimą pagal Cat.6A 500 MHz specifikaciją. Labai elastingas PVC išorinis apvalkalas pagerina lankstumą, išlaikant atsparumą aplinkos poveikiui, o auksuoti kontaktai užtikrina patikimą jungties veikimą.

Tinka

• Išoriniam ir atviram diegimui, kur reikalinga mechaninė apsauga (parodos, koncertai, reklaminiai stendai, iškabos)
• Aplinkoje, kur yra graužikų ar kenkėjų poveikio rizika
• PoE taikymams iki 90 W
• Aukšto našumo eterneto jungtims, reikalaujančioms Cat.6A U/FTP ekranavimo

Pagrindinės specifikacijos

• Kabelio tipas: Cat.6A U/FTP
• Ilgis: 10 m
• Laidininkas: 28 AWG
• Izoliacija: HDPE
• Vidinis apvalkalas: SUS204 nerūdijantis plienas
• Išorinis apvalkalas: labai elastingas PVC
• Išorinis skersmuo: 7,3 mm (OD)
• Jungtis: RJ-45 (8P8C), visiškai ekranuotas užspaudžiamas kištukas
• Kontaktai: 50 µ" auksuoti
• Pralaidumas: 500 MHz
• Varža: 100 Ω
• Talpa: 5600 pF/100 m
• Laidininko nuolatinės srovės varža: ≤ 28,4 Ω/100 m
• Skildimo delsa: ≤ 545 ns/100 m
• Delsos išsibarstymas: ≤ 45 ns/100 m
• Temperatūros diapazonas: diegimo 0–50 °C, eksploatavimo -20–60 °C
• Vardinė įtampa: 30 V
• PoE palaikymas: iki 90 W
• Atsparumas jėgai (trumpalaikis spaudimas): 2000 N
• Atsparumas jėgai (ilgalaikis spaudimas): 500 N
• Sertifikatas: Išlaiko Fluke DSX 8000 kanalo testą

Kaip naudoti

Prijunkite RJ-45 kištukus prie atitinkamų eterneto prievadų tinklo įrenginiuose; įsitikinkite, kad jungtys yra visiškai įstatytos, o ekranas tinkamai sujungtas su įžemintais metaliniais korpusais, jei jie yra. Nutieskite kabelį vengdami aštrių lenkimų (laikykitės minimalaus lenkimo spindulio) ir vietų, kur gali atsirasti ilgalaikis spaudimas. Išoriniam ar atviram diegimui pritvirtinkite kabelį prie atramų ir apsaugokite sujungimo taškus nuo tiesioginio oro sąlygų poveikio. Laikykitės nurodyto diegimo temperatūros diapazono ir vietinių diegimo standartų ekranuotiems kabeliams.

Rekomendacijos

Geriausiam našumui patikrinkite įdiegtą jungtį Cat.6A palaikančiu testeriu (pvz., Fluke DSX serijos) ir užtikrinkite tinkamą ekrano įžeminimą. Venkite pakartotinio stipraus mechaninio įtempimo jungčių galuose ir palikite aptarnavimo kilpas, kad išvengtumėte įtempimo sujungimuose.
