InLine Installation cab. Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 500m

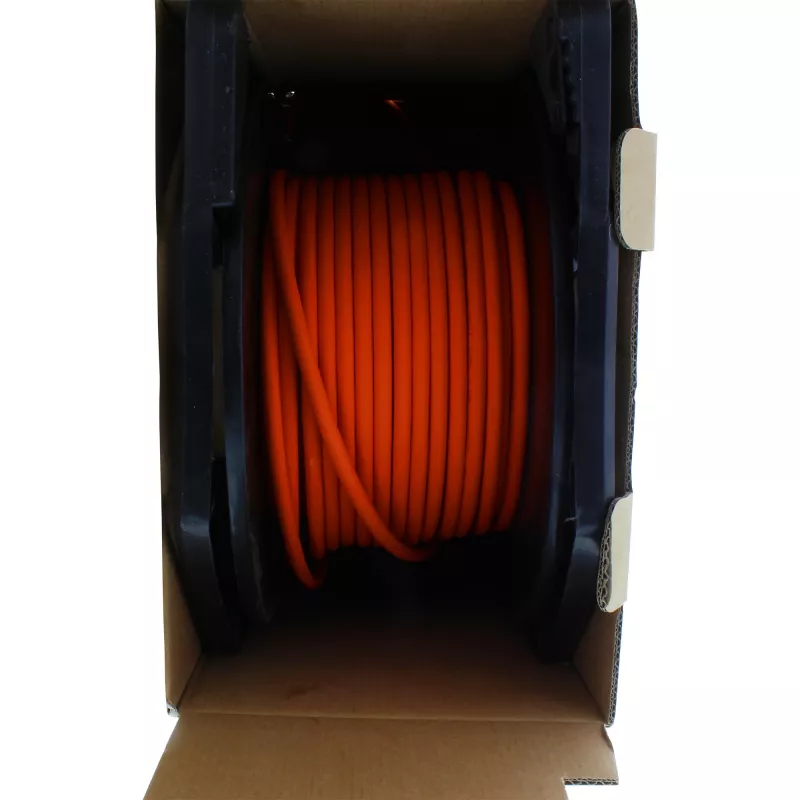

„InLine“ montavimo kabelis Cat.7a PiMF 4x2x0,58 AWG23 1200 MHz LSZH 500 m yra Cat.7a montavimo kabelis, tiekiamas ant būgnelio dėžutėje, kad būtų patogu matuoti ilgį ir lengva naudoti objekte. Kabelis pagamintas kaip S-FTP (poros metalinėje folijoje ir bendras pynės ekranas) su visiškai variniais laidininkais, oranžiniu halogenų neturinčiu (LSZH) apvalkalu ir metro žymėjimu ant apvalkalo. Jis palaiko perdavimą iki 1200 MHz ir yra skirtas struktūriniam kabeliavimui ir didelio našumo tinklo įrengimams. Būgnelio dėžutės pakuotėje naudojamas plastikinis ritinėlis, įtvirtintas kartoninėje dėžutėje, kad būtų galima lengvai išvynioti ir apsaugoti transportuojant bei sandėliuojant.

Privalumai

Pristatymas ant būgnelio dėžutėje sumažina tvarkymo laiką objekte ir pašalina papildomų būgnelio įrankių poreikį, o lengva, sukraunama pakuotė yra patogi nešti ir tinka vežti statybinėse transporto priemonėse. Kartoninė apsauga padeda išvengti užteršimo ir mechaninių kabelio pažeidimų bei sumažina vidutines išlaidas mažiems kiekiams. LSZH apvalkalas ir visiškai variniai laidininkai užtikrina patikimas elektrines savybes ir mažesnį gaisro pavojaus išmetamųjų medžiagų kiekį.

Tinka

• Struktūriniams eterneto tinklams iki 10 Gbps
• Didelio našumo duomenų centrams ir serverių patalpoms
• Kabelių įrengimui komerciniuose ir pramoniniuose pastatuose
• Panaudojimo atvejams, reikalaujantiems mažai dūmų išskiriančių ir halogenų neturinčių (LSZH) kabelių

Pagrindinės specifikacijos

• Kabelio tipas: Cat.7a montavimo kabelis
• Konstrukcija: 4x2xAWG23/1 S-FTP (poros metalinėje folijoje) su bendru pynės ekranu
• Laidininkas: visiškai varis, AWG23 (Ø apie 0,58 mm)
• Dažnių diapazonas: iki 1200 MHz
• Duomenų perdavimo sparta: tinka iki 10 Gbps
• Varža: 100 Ω
• Nuolatinės srovės varža: maks. 87 Ω/km
• Išorinis apvalkalas: LSZH, oranžinis
• Kabelio skersmuo: apie 8,2 mm
• Montavimo temperatūra: 0 °C iki 50 °C; Eksploatacijos temperatūra: -20 °C iki 60 °C
• Reakcija į ugnį: Eca pagal EN 50575:2014/A1:2016
• Ilgis / pakuotė: 500 m ant kabelio būgnelio (būgnelio dėžutė yra tik 50 m, 100 m, 300 m ilgiams)

Kaip naudoti

Išpakuokite būgnelio dėžutę arba kabelio būgnelį ir padėkite taip, kad kabelis galėtų laisvai išsivynioti nuo plastikinio ritinėlio. Ištraukite reikiamą ilgį ir nukirpkite kabelį pagal standartinę montavimo praktiką. Užbaikite kabelį tinkamomis Cat.7a suderinamomis jungtimis ir laikykitės ekrano įžeminimo procedūrų, kad išlaikytumėte S-FTP našumą. Stebėkite atspausdintas metro žymas, kad tiksliai matuotumėte montavimo metu, ir venkite staigių lenkimų ar suspaudimo, kad apsaugotumėte ekraną ir laidininkų vientisumą.

Rekomendacijos

Įrenkite rekomenduojamoje temperatūros diapazone ir venkite ilgalaikio tiesioginių saulės spindulių ar agresyvių cheminių medžiagų poveikio. Jei trasos ilgesnės nei įprastinis horizontalus kabeliavimas, patikrinkite linijos našumą ir bendro pynės ekrano įžeminimą. Rinkitės būgnelio dėžutės pakuotę mažesniems kiekiams (50 m, 100 m, 300 m), kad supaprastintumėte tvarkymą; 500 m ilgis tiekiamas ant kabelio būgnelio.
