InLine Installation cab. Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 100m

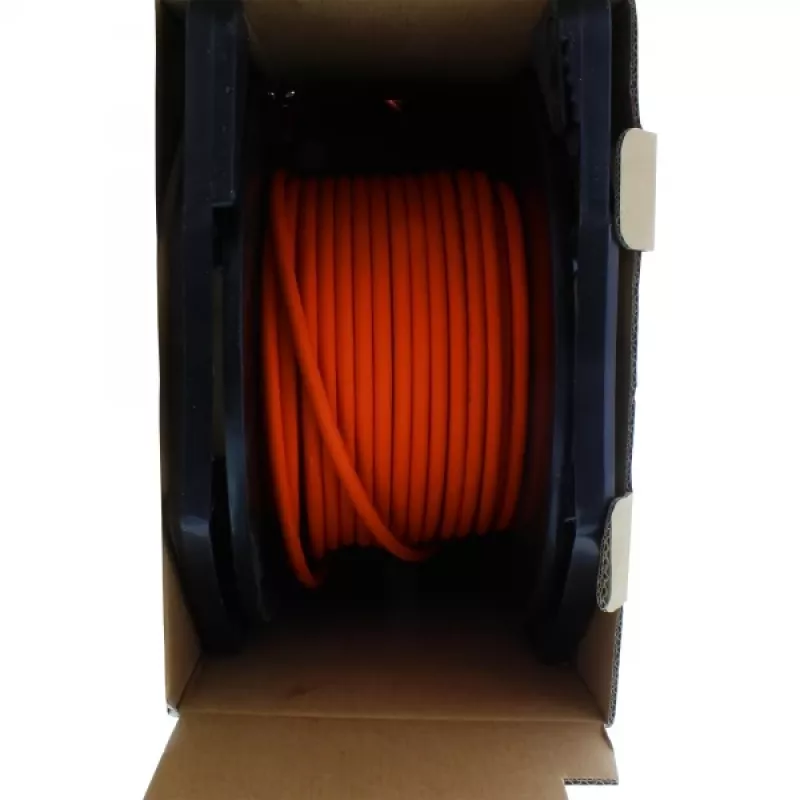

„InLine Installation cab Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 100m“ yra 100 m ilgio montavimo kabelis, tiekiamas būgno dėžutėje, kurioje kabelis laikomas ant plastikinio ritinėlio, pritvirtinto kartoninės dėžutės viduje, taip užtikrinant kontroliuojamą išvyniojimą ir apsaugą. Kabelis atitinka 7a kategoriją, PiMF (poros metalinėje folijoje), palaiko dažnius iki 1200 MHz, pagamintas kaip 4x2xAWG23/1 S-FTP su visiškai variniais laidininkais, bendru pynimo ekranavimu ir oranžiniu LSZH apvalkalu. Ant apvalkalo esantis metro spausdinimas leidžia lengvai orientuotis pagal ilgį montuojant.

Privalumai

Būgno dėžutės pakuotė palengvina tvarkymą vietoje be papildomų būgno įrankių, sumažina kabelio užteršimo ir mechaninių pažeidimų riziką, yra lengva ir tinkama krauti vieną ant kitos transportavimui statybinėse transporto priemonėse ar siuntų gabenimui. Visiškai variniai kabelio laidininkai, PiMF ir bendras pynimo ekranavimas sumažina trukdžius ir palaiko iki 10 Gbit/s spartą. Halogenų neturintis LSZH apvalkalas ir reakcijos į ugnį klasė Eca (EN 50575:2014/A1:2016) atitinka montavimo saugos reikalavimus.

Tinka

• Struktūriniam kabeliavimui didelės spartos tinklams (iki 10 Gbit/s)
• Horizontalioms ir vertikalioms montavimo trasoms komerciniuose ir pramoniniuose pastatuose
• Aplinkoms, kuriose reikalingi mažai dūmų išskiriantys, halogenų neturintys kabeliai
• Vietoms, kur reikalingas matomas kabelio identifikavimas (oranžinis apvalkalas)

Pagrindinės specifikacijos

• Kategorija: Cat.7a montavimo kabelis, iki 1200 MHz
• Konstrukcija: 4x2xAWG23/1 S-FTP, poros metalinėje folijoje (PiMF) su bendru pynimu
• Laidininkai: visiškai variniai
• Impedansas: 100 Ω
• Nuolatinės srovės varža: maks. 87 Ω/km
• Skersmuo: apie 8,2 mm
• Apvalkalas: LSZH (be halogenų), oranžinis
• Temperatūros diapazonas: montavimo 0 °C iki 50 °C, eksploatacijos -20 °C iki 60 °C
• Reakcija į ugnį: Eca (EN 50575:2014/A1:2016)
• Ilgis: 100 m (būgno dėžutės pakuotė; būgno dėžutė tiekiama 50 m, 100 m, 300 m; 500 m tiekiamas ant kabelio būgno)

Kaip naudoti

Išimkite plastikinį ritinėlį iš kartoninės dėžutės ir ištraukite reikiamo ilgio kabelį, naudodami metro spausdinimą ant apvalkalo kaip orientyrą. Pritvirtinkite kabelį pagal standartines montavimo praktikas, vengdami aštrių lenkimų ir per didelio tempimo. Užbaikite ir išbandykite kabelį su suderinamomis Cat.7a jungtimis ir sertifikavimo testeriais, kad patikrintumėte veikimą iki nurodyto dažnio ir duomenų perdavimo spartos.

Rekomendacijos

Trumpesniems montavimo ruožams naudokite būgno dėžutės pakuotę, kad sutrumpėtų tvarkymo laikas; ilgesniems dideliems ruožams (500 m) naudokite kabelio būgną. Laikykite ir montuokite kabelį nurodytame temperatūrų diapazone ir laikykitės vietinių priešgaisrinės saugos bei kabelių tiesimo taisyklių.
