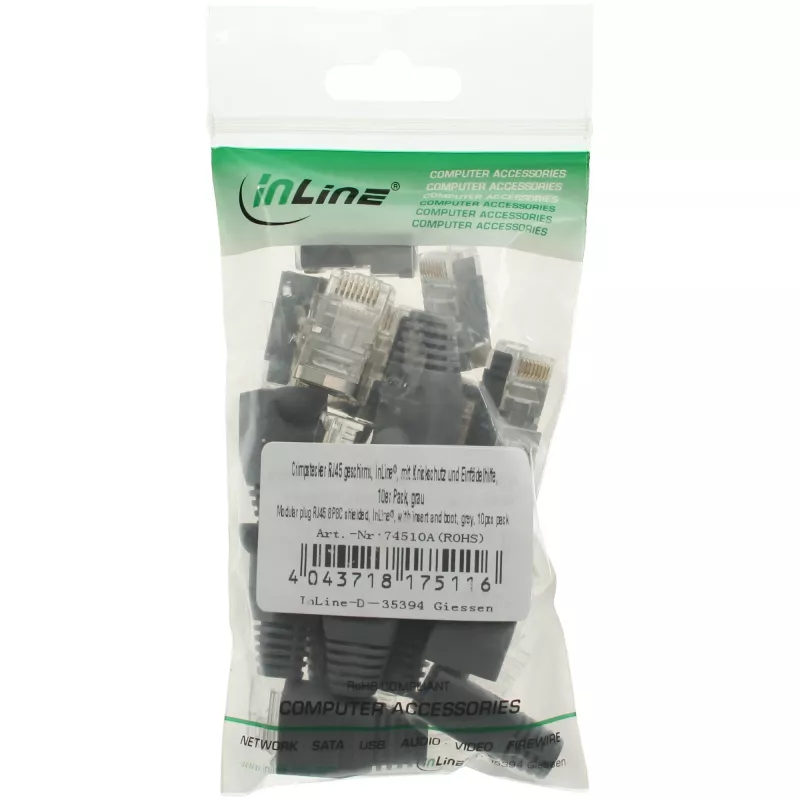

InLine Crimp Connector RJ45 8P8C ekranuotas su sriegimo pagalba ir lenkimo apsauga pilkas

InLine Crimp Connector RJ45 8P8C ekranuotas su sriegimo pagalba ir lenkimo apsauga pilkas yra trijų dalių ekranuotas RJ45 kištuko rinkinys, skirtas patikimoms tinklo galūnėms sukurti. Jį sudaro metalinis ekranuotas kištukas, plastikinė lenkimo apsaugos įvorė ir sriegimo pagalbinė priemonė, padedanti nukreipti kabelį ir laidus montavimo metu. Jungtis skirta naudoti su standartiniais Cat5e/Cat6 tipo eterneto kabeliais ir tiekiama pakuotėse po 10 vnt.

Privalumai

Ekranuota trijų dalių konstrukcija užtikrina geresnę EMS apsaugą ir tvirtą mechaninį sujungimą. Integruota sriegimo pagalbinė priemonė supaprastina laidų pluošto įvedimą ir sutrumpina surinkimo laiką. Lenkimo apsaugos įvorė padeda išvengti kabelio įtempimo ir pažeidimų gnybtų vietoje. Pilkos plastikinės dalys yra patvarios ir tinkamos pakartotiniam naudojimui montavimo metu.

Tinka

• RJ45 galūnių užspaudimui ant ekranuotų eterneto kabelių
• Duomenų tinklo įrengimui naudojant Cat5e/Cat6 tipo kabelius
• Remontui vietoje ir jungčių keitimui statybvietėje
• Pritaikymui, kai reikalinga papildoma EMS apsauga

Pagrindinės specifikacijos

• Tipas: RJ45 8P8C užspaudžiama jungtis (3 dalių, ekranuota)
• Spalva: Pilka
• Sudėtyje: ekranuotas kištukas, lenkimo apsaugos įvorė, sriegimo pagalbinė priemonė
• Pakuotės dydis: 10 vienetų
• Prekės ženklas: InLine, MPN: 74510A, EAN: 4043718175116

Kaip naudoti

Nuimkite išorinį ekranuoto eterneto kabelio apvalkalą, kad atidengtumėte folijos ekraną ir vytas poras. Naudokite sriegimo pagalbinę priemonę, kad nukreiptumėte laidininkus teisinga tvarka, tada užmaukite lenkimo apsaugos įvorę ant kabelio. Įkiškite laidų pluoštą į RJ45 kištuką, kol laidai pasieks priekinį paviršių, užtikrindami, kad ekranas liestųsi su kištuko korpusu. Užspauskite jungtį suderinamu RJ45 užspaudimo įrankiu, tada sulenkite ir pritvirtinkite ekraną bei užstumkite lenkimo apsaugą į vietą.

Rekomendacijos

Norėdami gauti pastovių rezultatų, naudokite kokybišką užspaudimo įrankį, pritaikytą ekranuotiems RJ45 kištukams, ir prieš užspausdami patikrinkite kabelio laidų schemą (T568A arba T568B). Venkite pernelyg didelio apvalkalo pašalinimo ir užtikrinkite, kad ekrano kontaktas būtų tinkamai įtvirtintas, kad išlaikytumėte EMS apsaugą.
