InLine 92505D laido jungtis 2x RJ45 8P8C / 2x gnybtų blokas 9 gnybtai Žalia

Sutaupomas laikas montuojant: du prisukami gnybtų blokai, kiekvienam po 8 laidus ir ekraną, leidžia greitai prijungti be litavimo – naudojant plokščią atsuktuvą ≤ 2,5 mm, tinka 16–26 AWG.
Dvi RJ45 sąsajos su atskiru signalų maršrutizavimu: du standartiniai RJ45 lizdai (8P8C) nukreipti į viršų – idealiai tinka struktūriniam tinklo laidų vedimui, kai gylio vietos ribota.
Standartinis DIN bėgelio tvirtinimas: korpusas paruoštas tvirtinti ant DIN montavimo bėgelių, tai leidžia taupiai išnaudoti erdvę ir saugiai integruoti į valdymo spintas.
Tinka lygiagrečioms eterneto linijoms: puikiai tinka pramoniniams bandymų maketams, perteklinėms linijoms arba struktūriniam signalų skirstymui valdymo ir bandymų aplinkoje.
Aukšta signalo kokybė: izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei srovei ir 1,0 A vardinė srovė vienam kaiščiui užtikrina patikimą ir saugų duomenų perdavimą – net esant nuolatinei apkrovai pramoninėje aplinkoje.

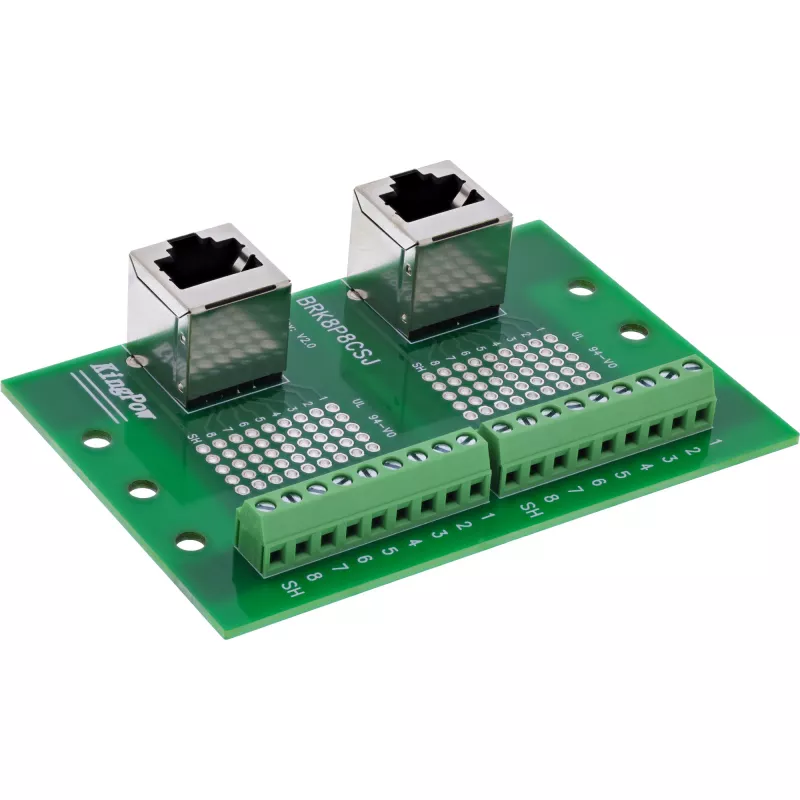

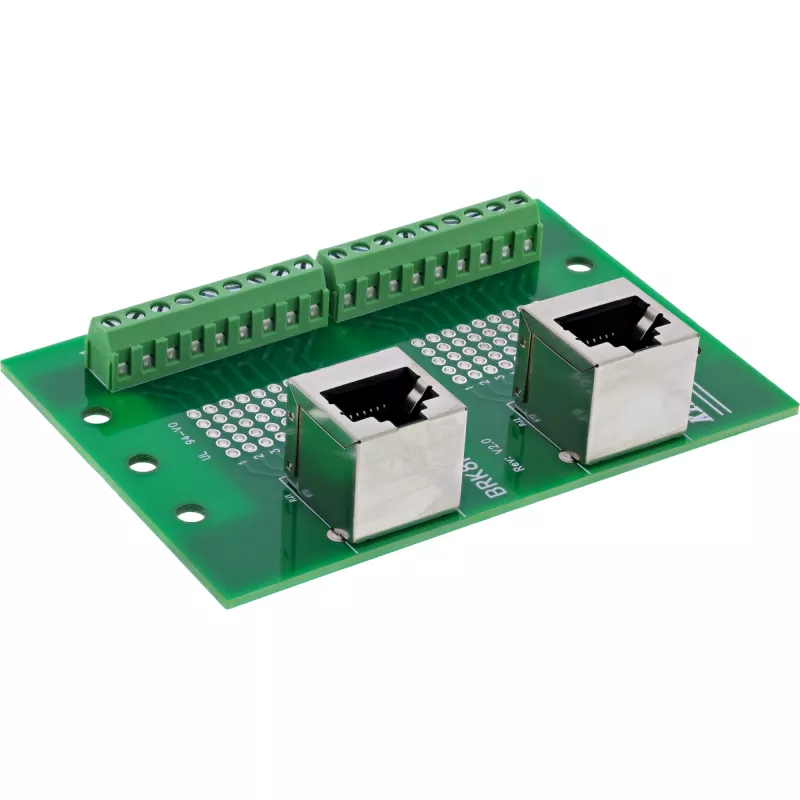

InLine® RJ45 gnybtų blokas su dviem vertikaliai išdėstytais lizdais (8P8C) leidžia struktūriškai, taupant erdvę, vesti eterneto laidus pramoninėje aplinkoje. Kiekvienas RJ45 lizdas pilnai sujungtas atskira 9 kontaktų prisukama gnybtų juosta (8 signalai + ekranas) – idealiai tinka lygiagretiems tinklo signalams, pertekliniams keliams ar bandymo jungtims.
Prisukami gnybtai pasiekiami iš šono, sunumeruoti ir palaiko 16–26 AWG laidus. Jungimas greitas, naudojant plokščią atsuktuvą ≤ 2,5 mm.

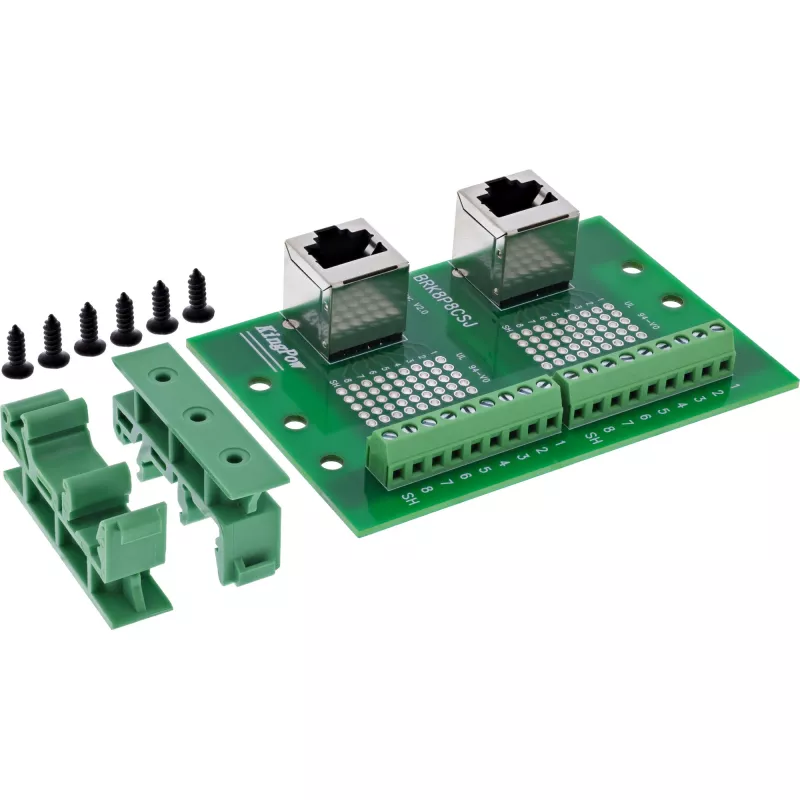

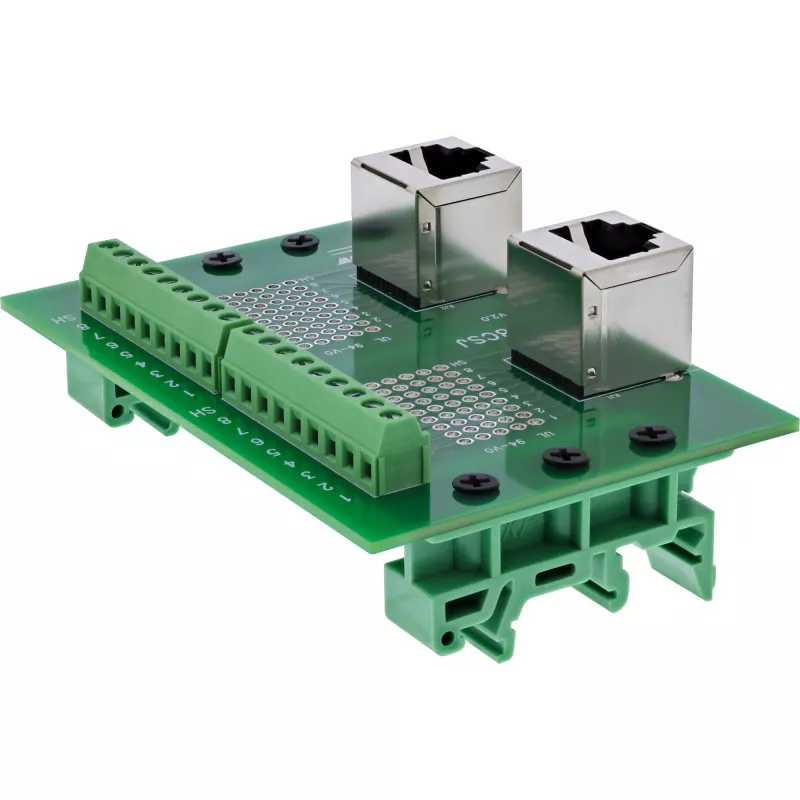

Dėl iš anksto sumontuoto DIN bėgelio spaustuko modulis iškart paruoštas standartiniam integravimui į valdymo spintą ar paskirstymo dėžę. Tvirtas dizainas ir patikrinta apsauga nuo trumpojo jungimo bei klaidingo prijungimo užtikrina patikimą veikimą nuolatinėje pramoninėje eksploatacijoje.

RJ45 sąsaja:2× 8P8C lizdas (nukreiptas į viršų)
Prisukama gnybtų juosta:2x 9 gnybtai (8 signalai + ekranas), žingsnis 5,0 mm, su prispaudimo plokštele
Jungties diapazonas:16–26 AWG
Įjungimas:plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kaiščiui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ esant 300 V nuolatinei srovei
Darbinė temperatūra:–20 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Montavimas:paruošta DIN montavimo bėgeliui
Matmenys:apytiksliai. 60 × 90 × 17 mm (P × A × G)

InLine 92505D. Jungtis (-ys): 2x RJ45 8P8C / 2x gnybtų blokas 9 gnybtai, Gaminio spalva: Žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 60 x 90 x 17 mm, Svoris: 38 g, Plotis: 60 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³. Šalis, kilmės: Taivanas

Kaip naudoti

Sumontuokite adapterį ant standartinio DIN montavimo bėgelio, naudodami iš anksto sumontuotą spaustuką. Eterneto kabelius junkite į viršų nukreiptus RJ45 lizdus. Prijungiant prie prisukamų gnybtų, nuimkite izoliaciją iki tinkamo ilgio, kiekvieną laidą įkiškite į sunumeruotą gnybtą (8 signalai + ekranas) ir pritvirtinkite plokščiu atsuktuvu (≤ 2,5 mm). Patikrinkite, ar porų priskyrimas atitinka RJ45 išdėstymą, ir užtikrinkite, kad ekranas būtų prijungtas, kur reikia. Po prijungimo patikrinkite jungčių vientisumą ir tvirtą montavimą valdymo spintoje.

Rekomendacijos

Adapterį naudokite laikinoms jungtims, bandymo sujungimams ar perteklinėms linijoms, o ne kaip nuolatinę lauko galinę jungtį. Užtikrinkite, kad laido skerspjūvis būtų 16–26 AWG ribose ir darbinė įtampa neviršytų nurodytų ribų. Reguliariai tikrinkite jungtis nuolatinėje pramoninėje eksploatacijoje, kad išlaikytumėte signalo vientisumą.
