“InLine 92505A” laido jungtis RJ45 8P8C / gnybtų blokas 9 gnybtai Žalia

Sutaupomas laikas montuojant:Sraigtinis gnybtų blokas 8 laidams ir ekranui leidžia greitai prijungti laidus – naudojant plokščią atsuktuvą ≤ 2,5 mm, tinka 16–26 AWG.
Integruota RJ45 sąsaja struktūriniam kabelių sujungimui: Standartizuotas RJ45 lizdas (8P8C) leidžia tiesiogiai prisijungti prie tinklo komponentų – idealus atliekant techninės priežiūros darbus ar bandymų aplinkose.
Vietą taupantis DIN bėgelio montavimas:Korpusas skirtas greitam montavimui ant DIN bėgelių – ypač tinka struktūriniams įrengimams valdymo spintose.
Universalumas pramonėje:Naudojamas tinklo diagnostikoje, mašinų ryšiui, prototipų kūrimui, valdymo technikoje ar įterptinėse sistemose.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei srovei ir vardinė srovė 1,0 A vienam kontaktui užtikrina patikimą ir saugų duomenų perdavimą – net esant nuolatinei apkrovai pramoninėje aplinkoje.

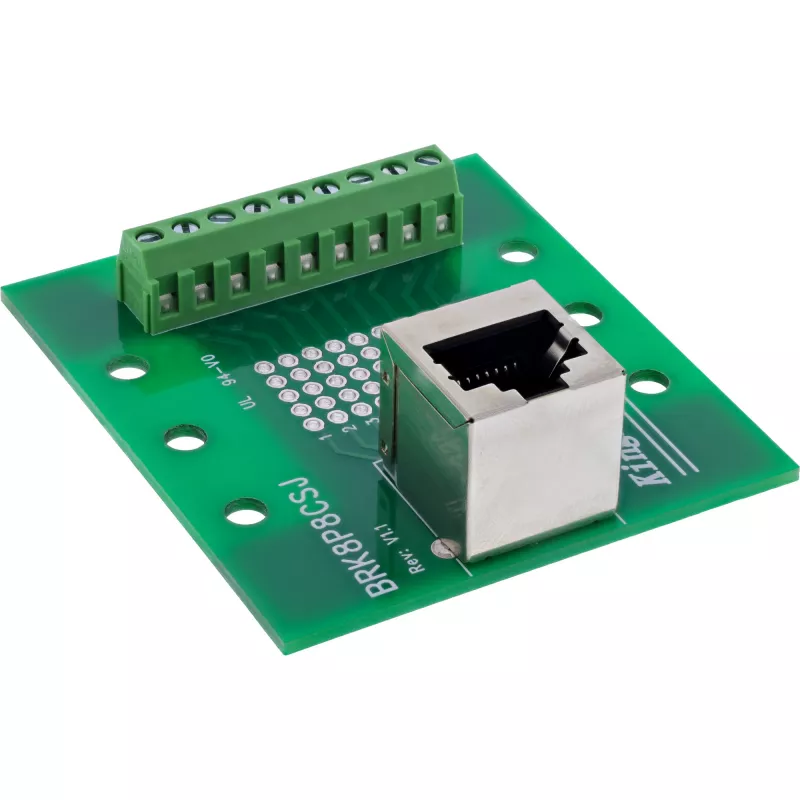

InLine® RJ45 gnybtų blokas su į viršų nukreiptu lizdu ir šonine sraigtinių gnybtų juosta sukurtas profesionaliam naudojimui valdymo spintose ar laboratorijose. 8 kontaktų RJ45 lizdas (8P8C) yra tvirtai integruotas į korpusą ir tiesiogiai prijungtas prie vidinės gnybtų juostos.

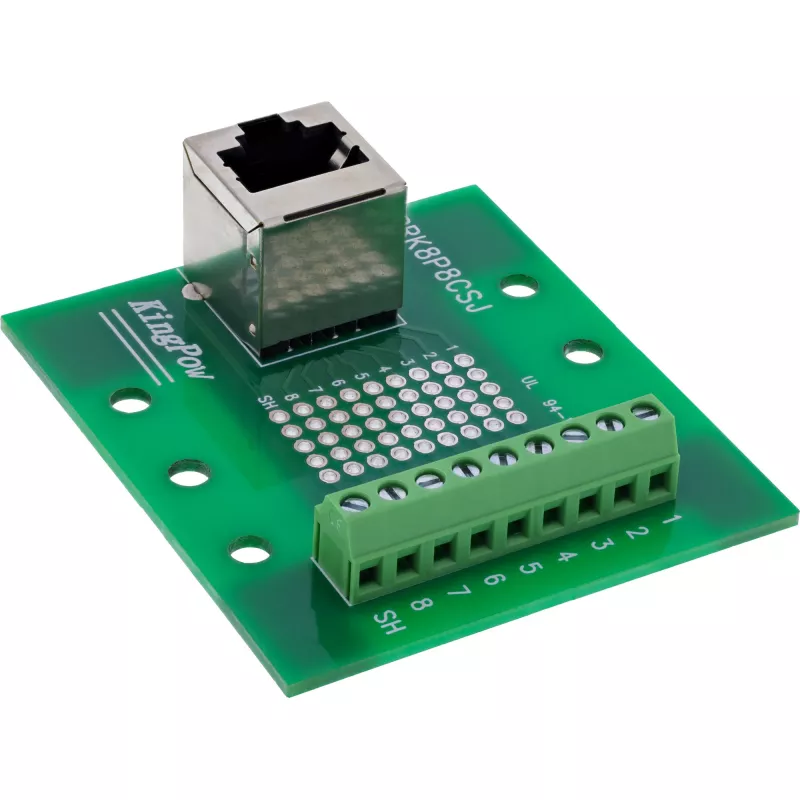

Aštuonis laidus ir papildomą ekrano kontaktą galima greitai ir aiškiai prijungti per šone esančius sraigtinius gnybtus. Gnybtai palaiko vytus laidus nuo 16 iki 26 AWG ir gali būti patikimai prijungti plokščiu atsuktuvu ≤ 2,5 mm.

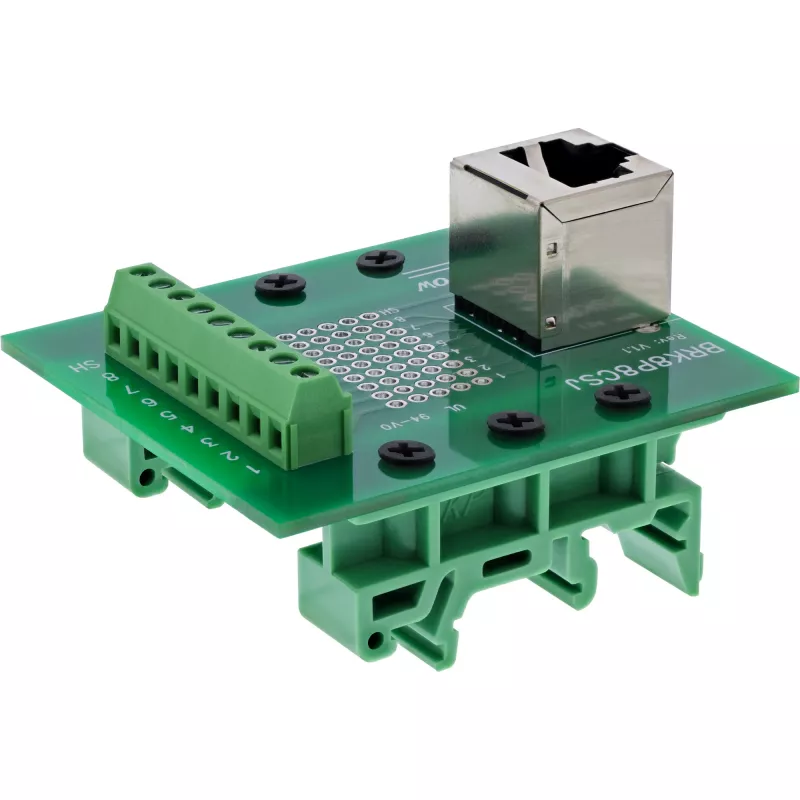

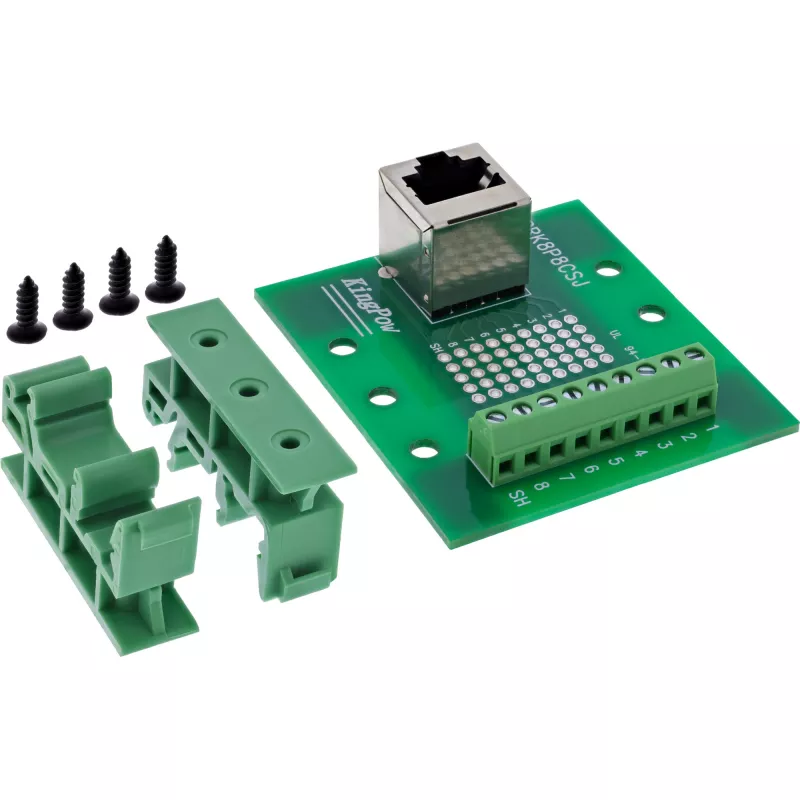

Iš anksto sumontuotas DIN bėgelio tvirtinimas idealiai tinka struktūriniams įrengimams ir bandymų stendams. 100 % patikrinta dėl trumpųjų jungimų ir netinkamų sujungimų.

RJ45 sąsaja:8P8C lizdas (nukreiptas į viršų)
Sraigtinių gnybtų juosta:9 gnybtai (8 signalai + ekranas), 5,0 mm žingsnis, su prispaudžiamąja plokštele
Prijungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Montavimas:Paruoštas DIN skrybėliniam bėgeliui
Matmenys:apie 60 × 54 × 20 mm (P × A × G)

InLine 92505A. Jungtis (-ys): RJ45 8P8C / gnybtų blokas 9 gnybtai, Gaminio spalva: Žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxAxG): 54 x 60 x 20 mm, Svoris: 21 g, Plotis: 54 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³. Kilmės šalis: Taivanas

Kaip naudoti

Sumontuokite InLine 92505A ant DIN skrybėlinio bėgelio valdymo spintoje ar bandymų stove. Įkiškite RJ45 kištuką į į viršų nukreiptą 8P8C lizdą, kad prisijungtumėte prie standartinių tinklo įrenginių. Kietajam sujungimui nuimkite izoliaciją ir paruoškite vytus laidininkus (16–26 AWG), įdėkite laidininkus į atitinkamus sraigtinius gnybtus (aštuoni signalų kontaktai ir ekranas) ir užveržkite juos naudodami plokščią atsuktuvą, kurio ašmenų plotis tinka ≤ 2,5 mm. Patikrinkite jungtis ir įjunkite maitinimą tik įsitikinę, kad laidai sujungti teisingai.

Rekomendacijos

Adapterį pirmiausia naudokite techninei priežiūrai, bandymams ir laikiniems laidų pakeitimams. Užtikrinkite, kad laidų skerspjūviai būtų nurodytame 16–26 AWG diapazone, ir užveržkite gnybtus tinkamo dydžio plokščiu atsuktuvu. Saugokite modulį nuo temperatūrų, nepatenkančių į –20 °C iki +70 °C diapazoną, ir laikykitės maksimalios 100 V įtampos tarp signalų.
