InLine 92504O laido jungtis IDC 10 / 5 gnybtų jungčių blokas Žalia, šviesiai pilka

Sutaupomas laikas montuojant:5 kaiščių sraigtinis jungčių blokas su prispaudimo plokštele leidžia greitai, naudojant įrankį, atlikti laidų prijungimą – laidams nuo 16 iki 26 AWG diapazone.
Standartizuota IDC sąsaja su aiškiu kaiščių priskyrimu: 10 kaiščių lizdas (2×5) užtikrina švarų signalų atskyrimą – idealiai tinka struktūruotam laidų sujungimui bandymų, valdymo ir laboratorijų srityse.
Vietą taupantis spausdintinės plokštės sprendimas su logišku išdėstymu:Kompaktiška konstrukcija ant stabilios spausdintinės plokštės, skirta tiesioginiam integravimui į korpusus, adapterių skydus ar bandymų aplinkas.
Lankstus naudojimas pramonėje:Tinka paleidimui, įterptiniams projektams, signalų paskirstymui ar valdymo linijoms skaitmeninėse sistemose.
Aukšta signalo kokybė:Išbandyta izoliacijos varža iki 300 V kintamosios srovės, vardinė srovė 1 A vienam kaiščiui ir 100 % trumpojo jungimo patikra ilgalaikei eksploatavimo saugai.

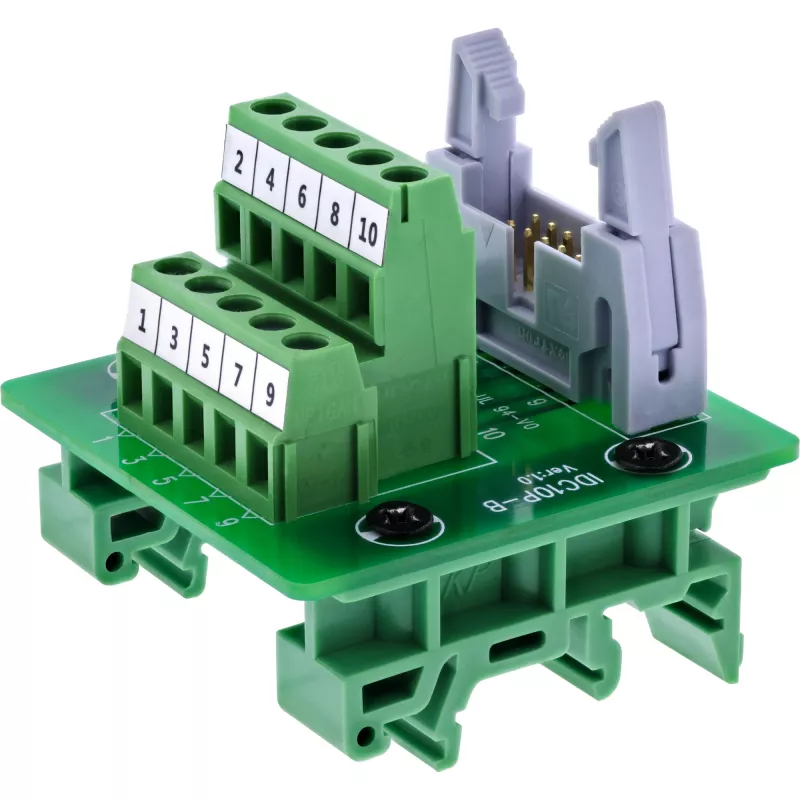

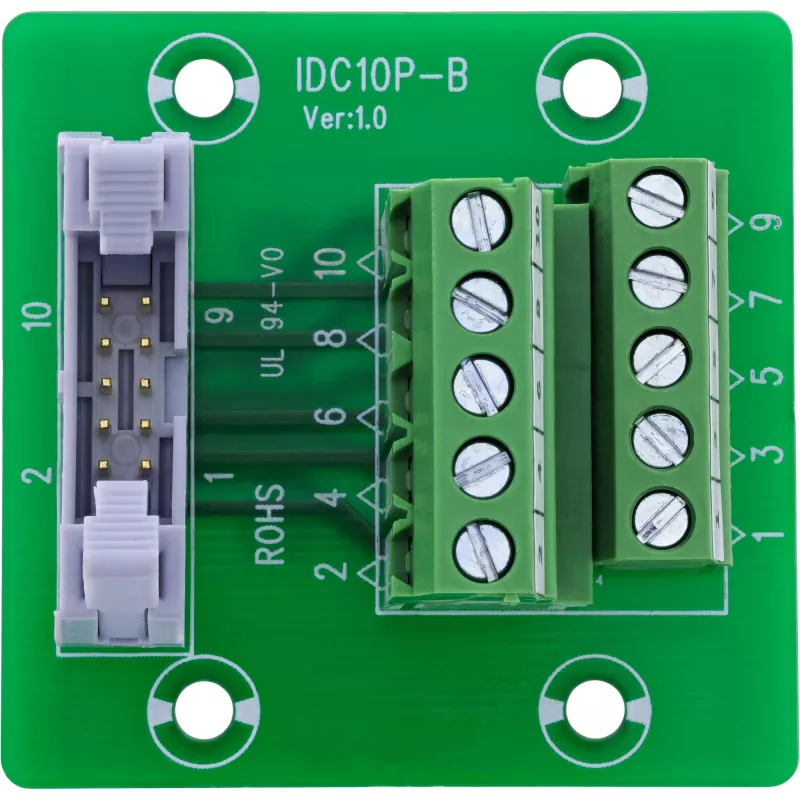

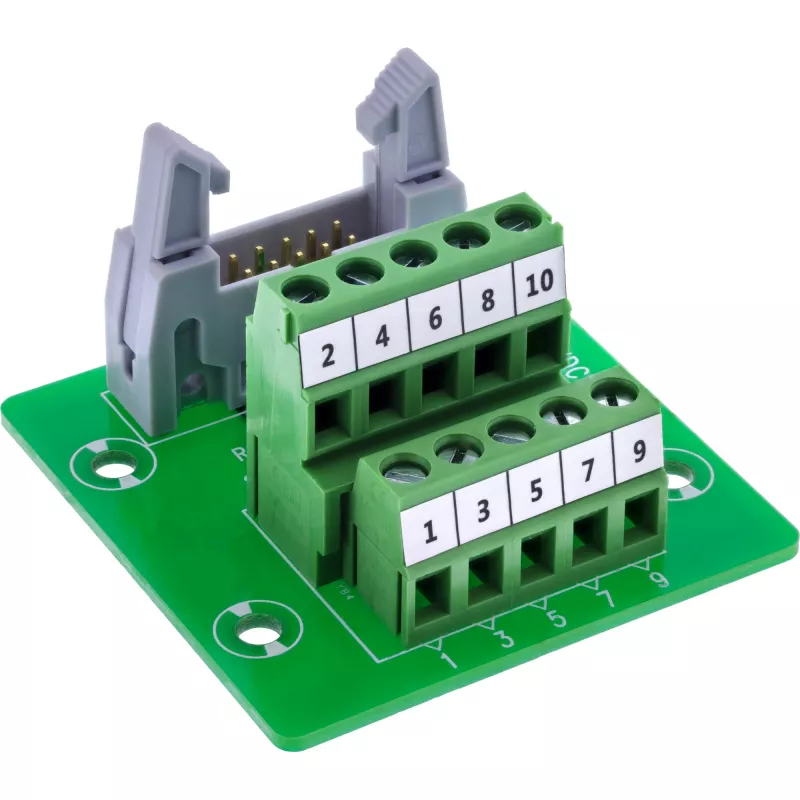

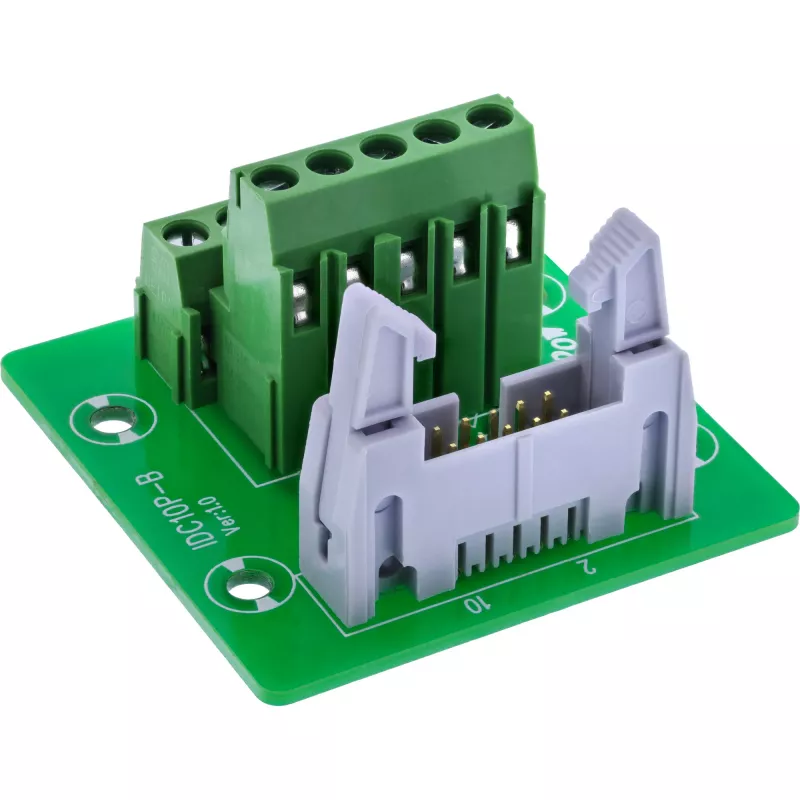

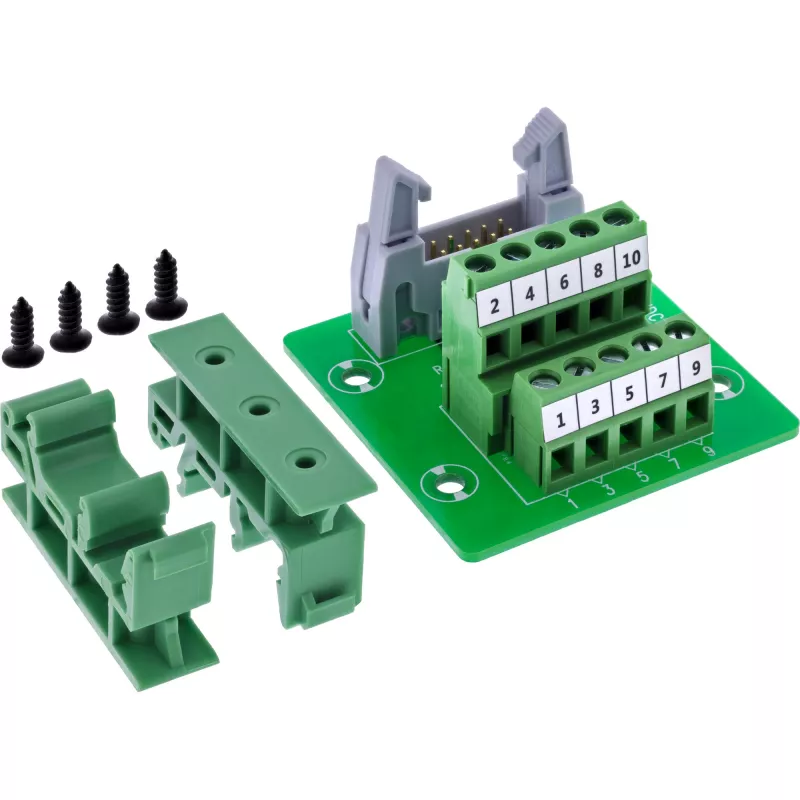

„InLine®“ IDC-10 į gnybtų bloką adapteris su 5 kaiščių sraigtinių gnybtų juosta siūlo kompaktišką sprendimą skaitmeniniams signalams, maitinimo linijoms ar valdymo jungtims prijungti – be litavimo. IDC lizdo (2×5) ir iš šono pasiekiamos gnybtų juostos derinys sumontuotas ant patikimos spausdintinės plokštės ir optimizuotas pramoninėms aplinkoms.
Sraigtiniai gnybtai (5,0 mm žingsnis) yra aiškiai pažymėti ir palaiko daugiasluoksnius laidus 16–26 AWG diapazone. Laidų prijungimas atliekamas naudojant plokščią atsuktuvą ≤ 2,5 mm. EVA izoliacinis sluoksnis apsaugo montuojant ant laidžių paviršių. Su 100 % trumpojo jungimo patikra ir aukštomis izoliacijos vertėmis adapteris idealiai tinka bandymų sistemoms, valdymo įrenginiams ar įterptinėms programoms.

IDC sąsaja:10 kaiščių IDC lizdas (2×5), žingsnis 2,54 mm
Sraigtinių gnybtų blokas:5 gnybtai, žingsnis 5,0 mm, su prispaudimo plokštele
Signalų priskyrimas:GND (įžeminimas), D0–D3 (skaitmeninės signalų linijos, priskiriamos priklausomai nuo taikymo)
Laidų prijungimo diapazonas:16–26 AWG
Valdymas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kaiščiui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V nuolatinės srovės
Maks. laidininko varža:5 omai
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje
Matmenys:apytiksliai 51 × 50 × 29 mm (I × P × A)

InLine 92504O. Jungtis (-ys): IDC 10 / 5 gnybtų jungčių blokas, Gaminio spalva: Žalia, šviesiai pilka, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (P × G × A): 50 x 51 x 29 mm, Svoris: 30 g, Plotis: 50 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: Polietileninis maišelis. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite jungiamąjį 10 kaiščių jungtį į IDC lizdą (2×5) ir pritvirtinkite adapterį korpuse arba skydelyje pagal poreikį. Nuimkite izoliaciją ir įkiškite daugiasluoksnius laidus (16–26 AWG) į atitinkamus sraigtinius gnybtus, užtikrindami teisingą GND ir signalų linijų priskyrimą. Priveržkite prispaudimo plokštelės varžtus naudodami plokščią atsuktuvą iki 2,5 mm. EVA izoliacija apatinėje pusėje leidžia saugiai padėti ant neizoliuotų paviršių.

Rekomendacijos

Kad veiktų patikimai ilgą laiką, prieš įjungdami sistemą patikrinkite, ar signalai priskirti teisingai, neviršykite 1 A vienam kaiščiui ar 100 V tarp signalų ir reguliariai tikrinkite gnybtų varžtus, ar jie tvirtai laikosi vibracijai jautriuose įrenginiuose.
