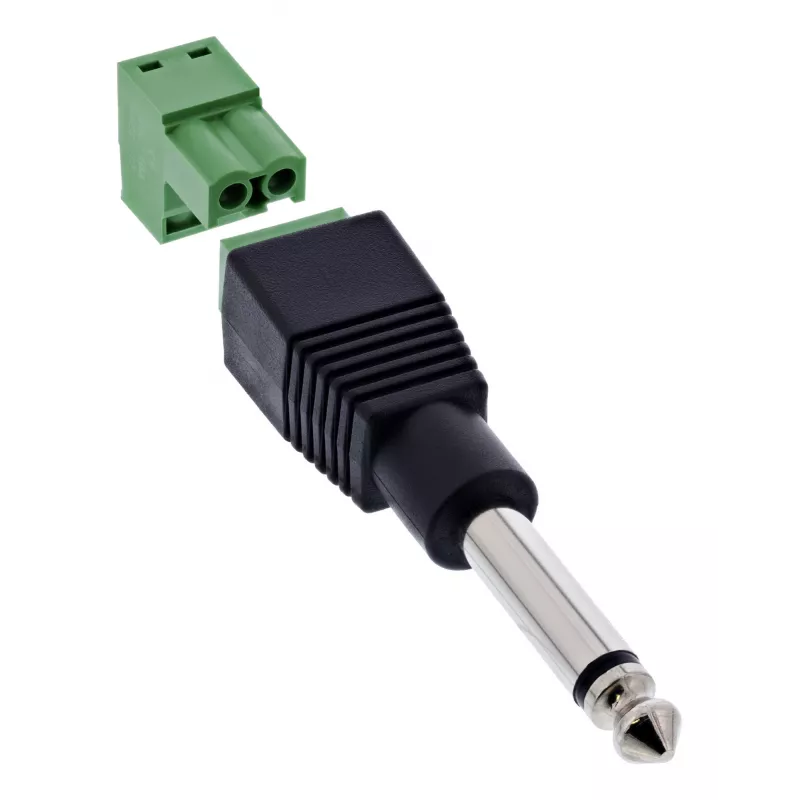

InLine 92504M laido jungtis 6,35 mm 2 kontaktų lizdas TS / gnybtų blokas 2 gnybtai juoda, žalia

Sutaupomas montavimo laikas:Greitas sujungimas varžtiniais gnybtais 18–26 AWG laidams – atliekamas įrankiu, plokščiu atsuktuvu ≤ 2,5 mm.
Patikimas mono garso ryšys:6,35 mm lizdo kištukas (TS) su aiškiai priskirtais gnybtais (signalas/įžeminimas) – idealiai tinka garso technologijoms, testavimo sąrankoms ar valdymo linijoms.
Šone esanti gnybtų juostelė kompaktiškam montavimui: Greta esantys gnybtai, išdėstyti 5,0 mm žingsniu, leidžia taupyti vietą integruojant – pvz., garso stovuose ar testavimo aplinkose.
Universaliam naudojimui pramonėje: Analoginių signalų sujungimui garso programose, valdymo įrenginiuose, kūrimo laboratorijose ar matavimo sistemose.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir vardinė srovė iki 1 A vienam kontaktui užtikrina stabilų ir patikimą signalo perdavimą pramoninėse aplinkose.

InLine® 6,35 mm lizdo kištukas (TS, mono) ant gnybtų bloko leidžia greitai ir ne lituojant sujungti analoginius signalus. Idealiai tinka garso signalams, valdymo linijoms ar testavimo sąrankoms, šis adapteris siūlo paprastą būdą užmegzti kontaktą – visiškai be litavimo.

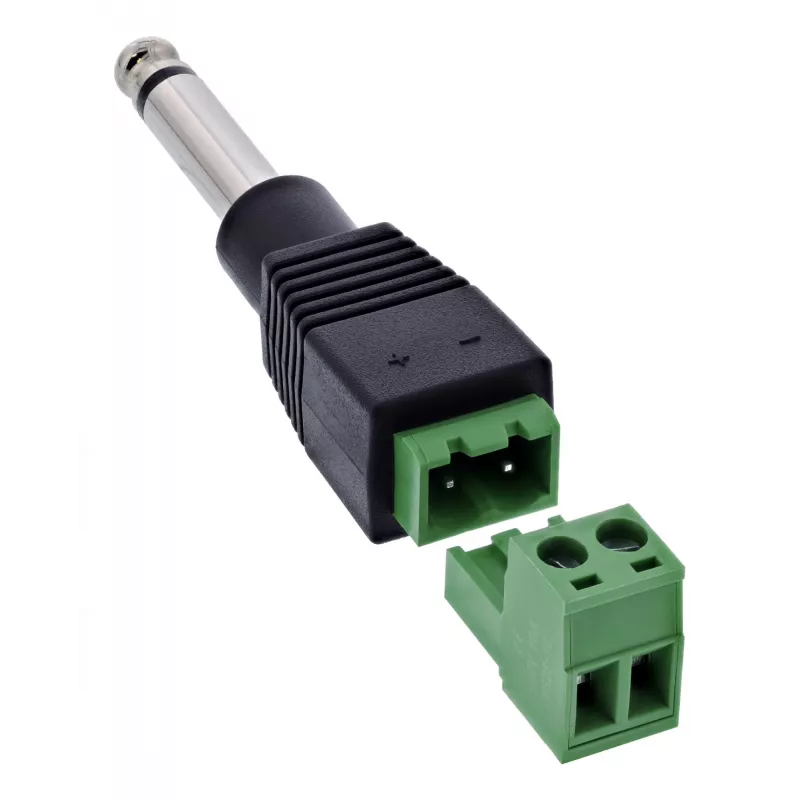

2 polių varžtinis gnybtų blokas yra aiškiai pažymėtas: +(signalas), –(įžeminimas). Jis palaiko laidus nuo 18 iki 26 AWG ir leidžia prijungti naudojant įrankį - plokščią atsuktuvą ≤ 2,5 mm. Tvirtas korpusas su EVA izoliaciniu sluoksniu užtikrina patikimą apsaugą montuojant ant laidaus paviršiaus.
Dėl kompaktiškos konstrukcijos adapteris tinka ir ribotos erdvės projektams – pvz., garso stovuose, testavimo sistemose ar įterptinėse sistemose.

Lizdo jungtis:6,35 mm TS lizdo kištukas (2 kontaktų, mono)
Kontaktų skaičius / gnybtų paskirtis:2 gnybtai / + (signalas), – (įžeminimas)
Jungimo technologija:Varžtinis gnybtas su prispaudimo plokštele, 5,0 mm žingsnis
Jungimo diapazonas:18–26 AWG
Pajungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ esant 300 V nuolatinei įtampai
Maks. laidininko varža:5 omai
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje

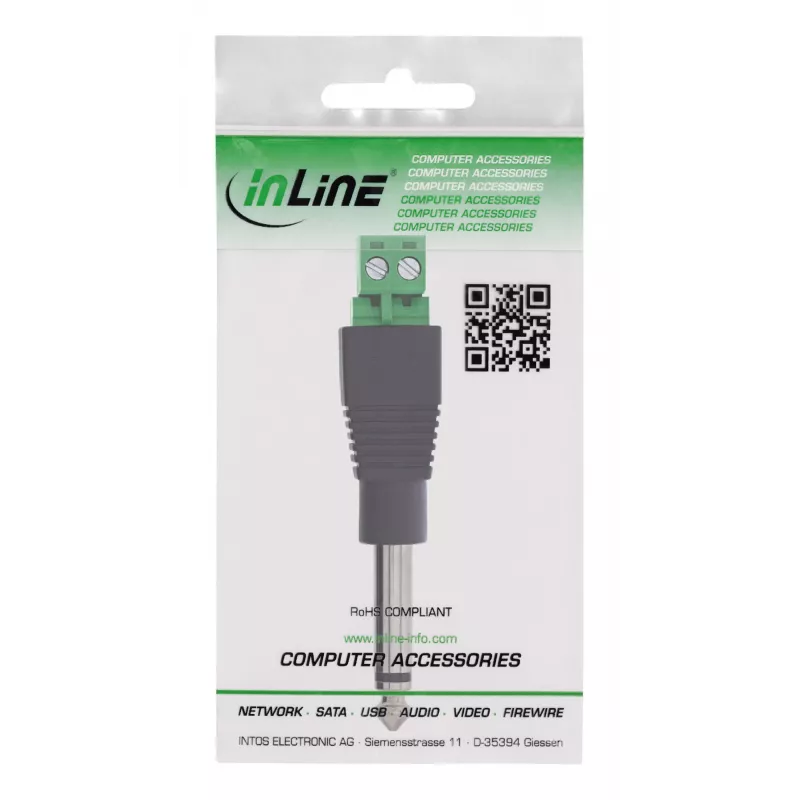

InLine 92504M. Jungtis (-ys): 6,35 mm 2 kontaktų lizdas TS / gnybtų blokas 2 gnybtai, Gaminio spalva: juoda, žalia, Jungties lytis: kištukas/lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (P x G x A): 16 x 80 x 16 mm, Svoris: 14 g, Plotis: 16 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: polietileninis maišelis. Kilmės šalis: Taivanis

Kaip naudoti

Nuimkite laidininko izoliaciją iki tinkamo ilgio, įkiškite laidą į atitinkamą varžtinį gnybtą (laikykitės + = signalas, – = įžeminimas) ir priveržkite varžtą plokščiu atsuktuvu (maksimalus ašmenų plotis 2,5 mm), kol laidininkas bus tvirtai užspaustas. Įkiškite 6,35 mm TS lizdo kištuką į atitinkamą mono lizdą. Pritvirtinkite adapterį norimoje vietoje, užtikrindami, kad EVA izoliacinis sluoksnis būtų nukreiptas į bet kokį laidų paviršių.

Rekomendacijos

Norint geriausių rezultatų, naudokite varinius laidininkus, atitinkančius nurodytą 18–26 AWG diapazoną, venkite per didelio gnybtų varžtų priveržimo ir palaikykite darbinę temperatūrą nuo –10 °C iki +70 °C. Neviršykite vardinės 1,0 A srovės vienam kontaktui ir užtikrinkite tinkamą poliškumą jungiant signalą ir įžeminimą.
