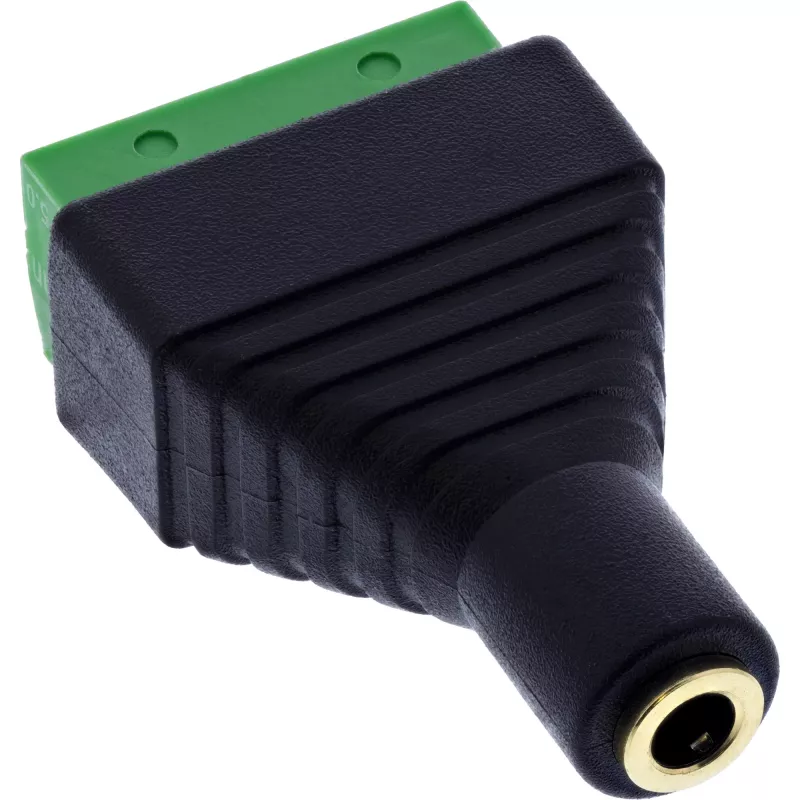

InLine 92504K laido jungtis 3,5 mm 4 kontaktų lizdas TRRS / gnybtų blokas 4 gnybtai Juoda, Žalia

Laiko taupymas montuojant:greitas laidų prijungimas varžtiniais gnybtais 18–26 AWG – įrankis: plokščiasis atsuktuvas ≤ 2,5 mm.
Tikslus garso/mikrofono signalų kontaktavimas: 3,5 mm lizdo jungtis (TRRS, 4 kontaktų) su aiškiai paženklinta gnybtų juosta (L, R, V, +) – idealiai tinka ausinių, garso ar valdymo kabeliams bandymų ir prototipų kūrimo aplinkoje.
Šoninis gnybtų blokas vietą taupančiam montavimui: Kompaktiškas jungčių blokas su greta esančiais gnybtais – puikiai tinka ribotoje erdvėje, pvz., bandymų dėžėse ar paskirstymo skyduose.
Universalus naudojimas pramonėje: analoginiams garso signalams integruoti į valdymo blokus, multimedijos modulius, kūrimo laboratorijas arba bandymų stendus.
Aukšta signalo kokybė: izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė iki 1 A vienam kontaktui užtikrina patikimą signalo perdavimą – net ir ilgalaikio veikimo režimu.

„InLine®“ 3,5 mm 4 kontaktų lizdo į gnybtų bloką adapteris leidžia be litavimo prijungti analoginius garso ir mikrofono signalus prie varžtinių gnybtų – puikiai tinka ausinėms, kombinuotiems kištukams ar TRRS sąsajoms pramonėje ir laboratorijose.
Jungtys yra aiškiai paženklintos:

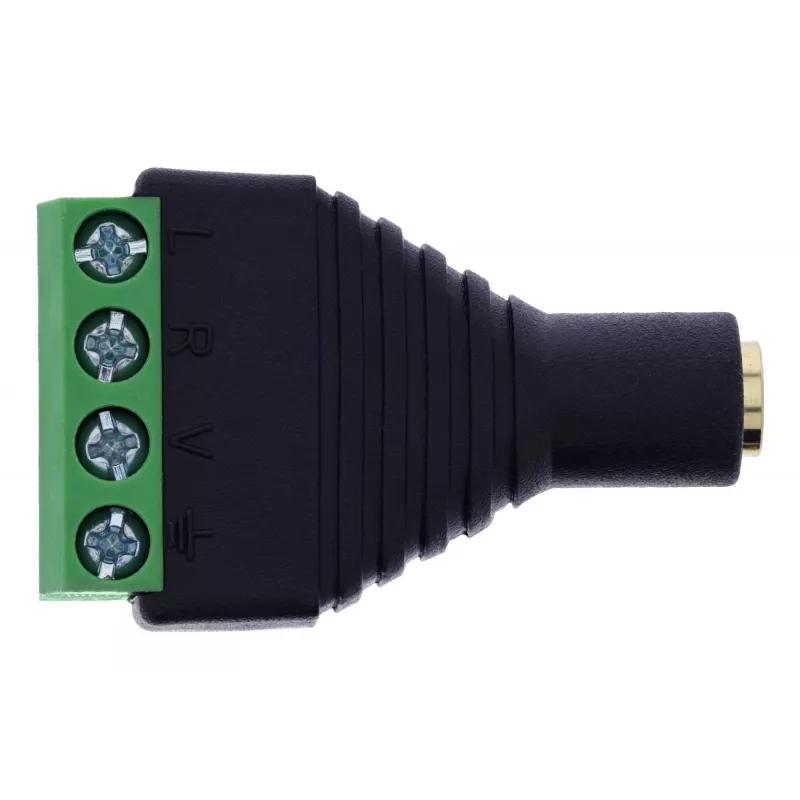

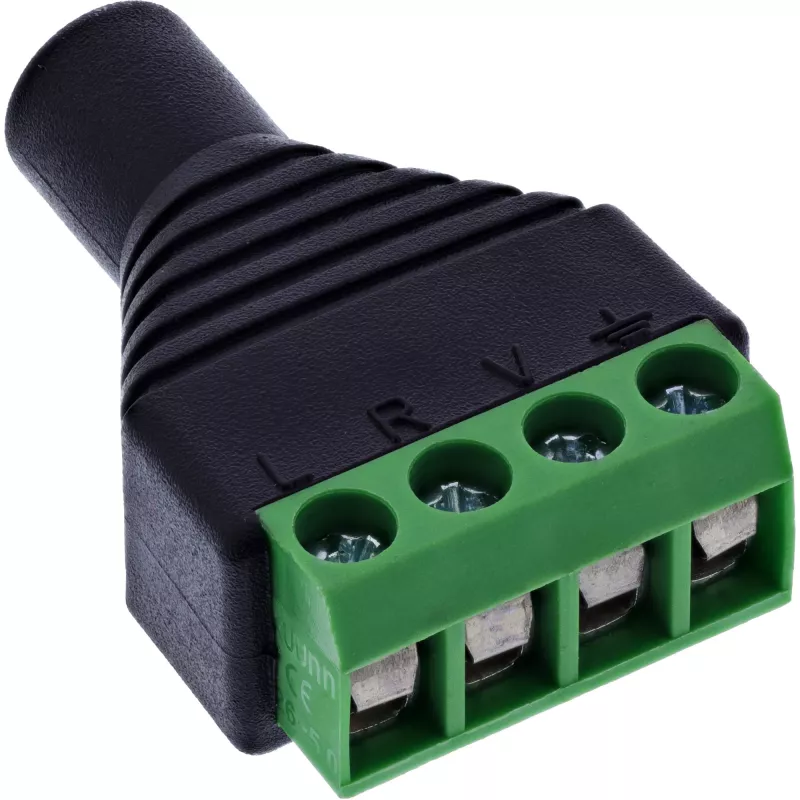

L (kairė), R (dešinė), V (mikrofonas/įtampa), + (bendra žemė/ekranavimas).
Varžtiniai gnybtai, kurių tinklelio žingsnis 5,0 mm, palaiko 18–26 AWG laidus ir gali būti prijungiami naudojant plokščiąjį atsuktuvą ≤ 2,5 mm.
Dėl kompaktiškos konstrukcijos lizdo jungtis ypač tinka erdvės atžvilgiu kritinėms reikmėms bandymų įrangoje, garso stelažuose ar įterptinėse sistemose. EVA izoliacinis sluoksnis suteikia papildomą apsaugą montuojant ant laidaus paviršiaus.

Lizdo jungtis:3,5 mm TRRS lizdo jungtis (4 kontaktų, stereofoninis/mikrofonas)
Kontaktų skaičius / gnybtų priskyrimas:4 gnybtai / L, R, V, +
Prijungimo technologija:varžtinis gnybtas su prispaudžiančiąja plokštele, 5,0 mm žingsnis
Prijungimo diapazonas:18–26 AWG
Įjungimas:plokščiuoju atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Maks. laidininko varža:5 omai
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje

InLine 92504K. Jungtis (-ys): 3,5 mm 4 kontaktų lizdas TRRS / gnybtų blokas 4 gnybtai, Spalva: juoda, žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (P x G x A): 23 x 36 x 12 mm, Svoris: 9 g, Plotis: 23 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: Polietileninis maišelis. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite 3,5 mm TRRS kištuką į lizdo jungtį ir prijunkite nuizoliuotus laidus (18–26 AWG) prie atitinkamų varžtinių gnybtų, pažymėtų L (kairė), R (dešinė), V (mikrofonas/įtampa) ir + (žemė/ekranavimas). Kiekvieną laidininką užfiksuokite varžtiniu gnybtu, naudodami plokščiąjį atsuktuvą (≤ 2,5 mm). Įsitikinkite, kad laidai sujungti teisingai, ir priveržkite varžtus, kad būtų pasiektas patikimas kontaktas; neviršykite vardinės srovės ir įtampos.

Rekomendacijos

Siekiant geriausio signalo patikimumo, naudokite varinius laidininkus, atitinkančius nurodytą AWG diapazoną, venkite per didelio lenkimo prijungimo vietose, o adapterį montuokite ant nelaidaus paviršiaus arba, jei montuojama ant laidžių paviršių, pasikliaukite EVA izoliacija. Prieš įjungdami prijungtą įrangą, patikrinkite laidų priskyrimą.
