InLine 92504I laido jungtis USB-B / gnybtų blokas, 5 kontaktų Juoda, Žalia

Sutaupoma laiko montuojant:Greitas laidų prijungimas varžtiniais gnybtais 16–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas USB laidas lanksčiam naudojimui: 1 metro jungiamasis laidas su USB-B kištuku leidžia tiesiogiai jungti prie įrenginių – be atskirų priedų ar litavimo.
Aiškus gnybtų žymėjimas ir patikimas kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – puikiai tinka techninei priežiūrai, bandymams ir prototipų kūrimui.
Universalus naudojimas pramonėje:Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidžiant ar šalinant gedimus – nereikia litavimo.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalų perdavimą – net esant ilgalaikei apkrovai ir pramoninėje aplinkoje.

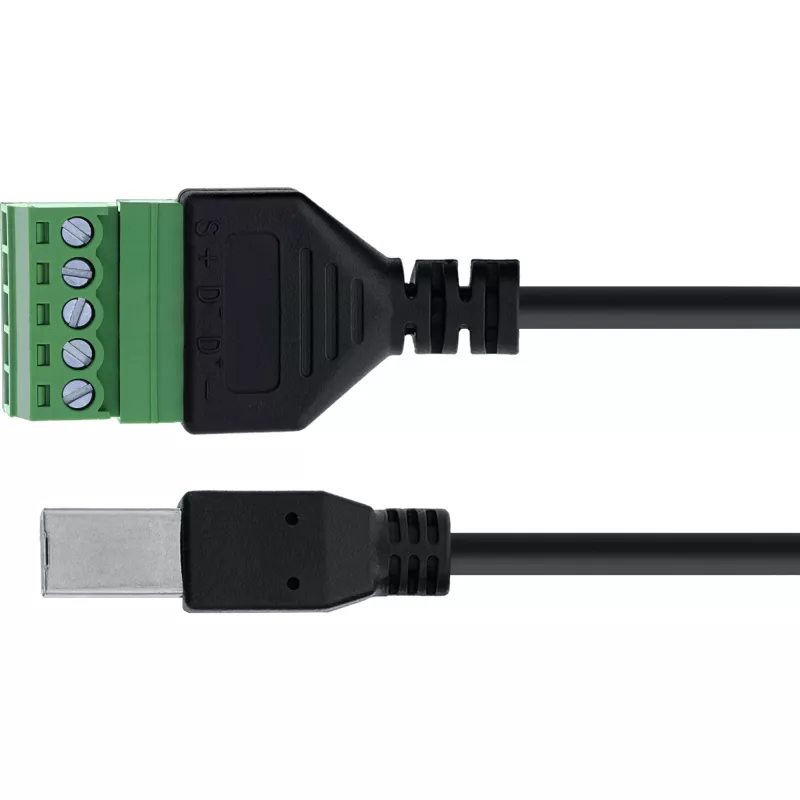

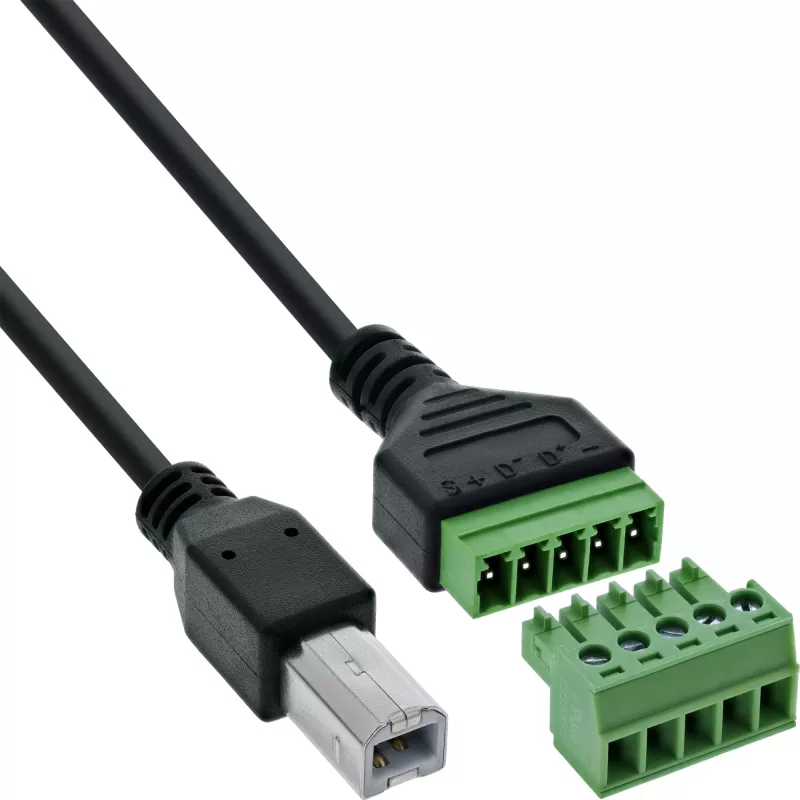

InLine® USB‑B 2.0 gnybtų bloko adapteris su kištuku ir visam laikui integruotu jungiamuoju laidu sujungia stabilų USB ryšį su atvirų signalų laidų lankstumu. USB‑B kištukas tiesiogiai prijungtas prie 5 kontaktų varžtinio gnybtų bloko – puikiai tinka bandymų stendams, diagnostikos prietaisams ar pramoninėms sistemoms.
Varžtiniai gnybtai yra aiškiai pažymėti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir tinka 16–26 AWG laidams. Laidai prijungiami naudojant plokščią atsuktuvą ≤ 2,5 mm.
Apytiksliai 1 m ilgio USB laidas taupo laidų montavimo laiką ir leidžia prietaisą naudoti iš karto – pvz., mobiliuose bandymų stenduose ar kūrimo laboratorijose. EVA izoliacinis sluoksnis apatinėje pusėje suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja:USB‑B 2.0, kištukas
Laido ilgis:apytiksliai 1 m (PVC, visam laikui integruotas)
Kontaktų skaičius / žymėjimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Prijungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm tinklelis
Prijungimo diapazonas:16–26 AWG
Valdymas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V nuolatinė
Bandymo įtampa (izoliacijos varža):300 V kintamoji / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V nuolatinė
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje
Matmenys:Gnybtų blokas apytiksliai 50 × 21,2 × 18,4 mm (ilgis × plotis × aukštis)

InLine 92504I. Jungtis (-ys): USB-B / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, Žalia, Jungties lytis: Kištukas / Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 20 x 1000 x 11 mm, Svoris: 34 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Prijunkite USB‑B kištuką prie kompiuterio arba įrenginio USB‑B prievado. Paruoškite 16–26 AWG diapazono laidus, įkiškite kiekvieną laidininką į atitinkamą pažymėtą gnybtą (1: įžeminimas, 2: D+, 3: D–, 4: VBUS, 5: ekranas) ir priveržkite varžtą naudodami plokščią atsuktuvą (≤ 2,5 mm), kol bus patikimai pritvirtinta. Prieš įjungdami įtampą įsitikinkite, kad duomenų ir maitinimo linijų poliškumas yra teisingas. Montuodami ant metalinių ar laidžių paviršių, padėkite EVA izoliuota puse žemyn, kad sumažintumėte trumpojo jungimo riziką.

Rekomendacijos

Stabiliems, ilgalaikiams įrengimams apsvarstykite galimybę naudoti stacionarias USB jungtis ar profesionaliai užbaigtus laidus; šį InLine adapterį visų pirma naudokite bandymams, diagnostikai, prototipų kūrimui ir laikiniems sujungimams, kai reikia greitos, be litavimo prieigos prie USB signalų.
