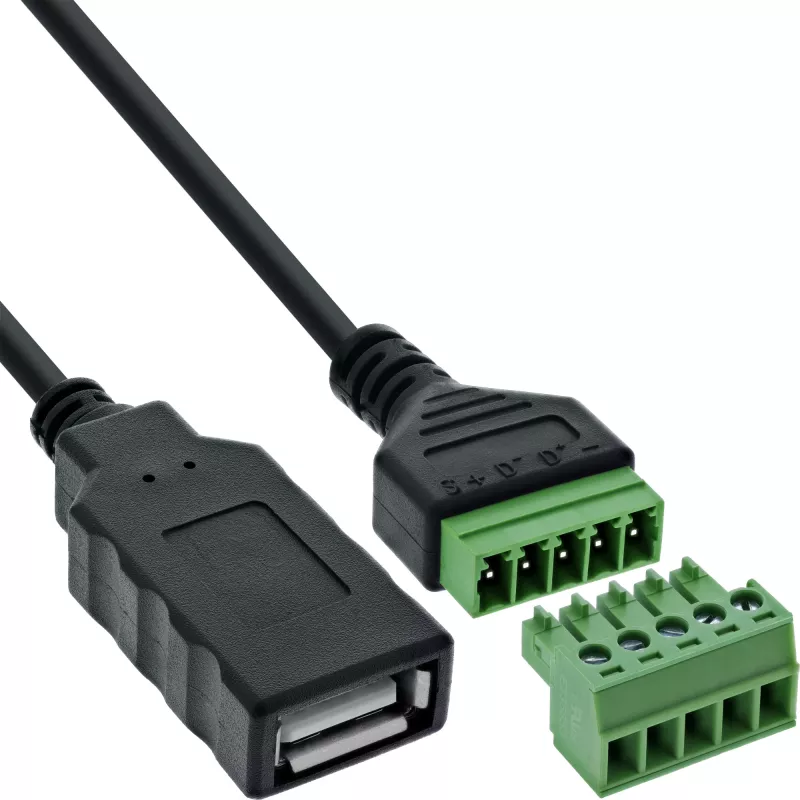

InLine 92504H laido jungtis USB-A / gnybtų blokas, 5 kontaktų, juoda, žalia

Laiko taupymas montuojant: Greitas laidų prijungimas per varžtinius gnybtus 16–26 AWG – įrankiui naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas USB kabelis lanksčioms reikmėms: 1 metro jungiamasis kabelis iš karto sujungia sistemas – be papildomų priedų ar litavimo.
Aiškus gnybtų priskyrimas ir patikimas kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka techninei priežiūrai, bandymams ir prototipų kūrimui.
Universalios paskirtys pramonėje: Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidžiant įrangą ar šalinant gedimus – be litavimo.
Aukšta signalo kokybė: Izoliacijos varža ≥ 10 MΩ, esant 300 V DC, ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalo perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

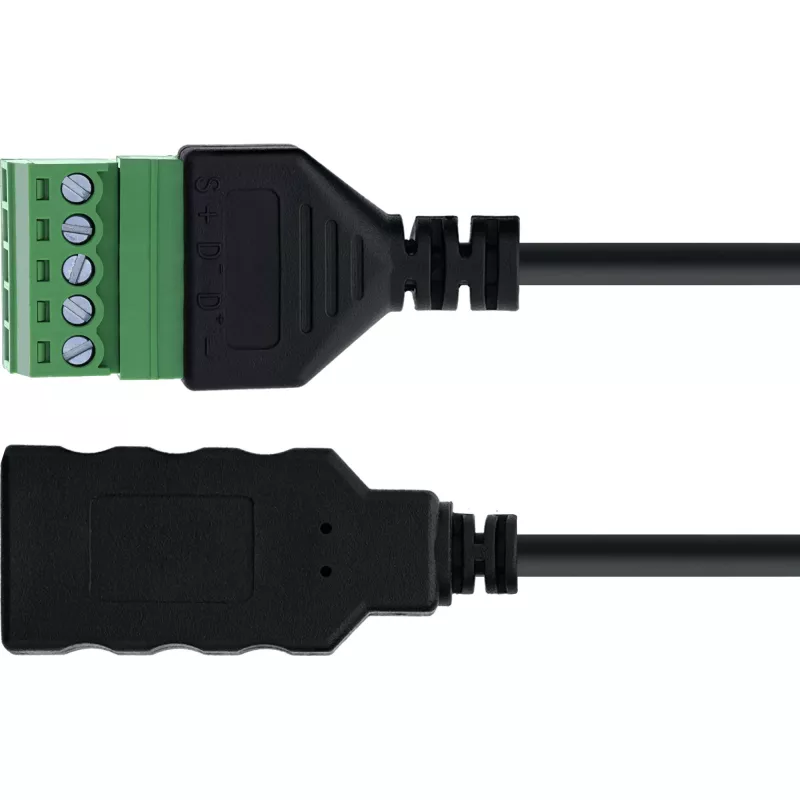

InLine® USB‑A 2.0 gnybtų bloko adapteris su lizdu ir visam laikui integruotu jungiamuoju kabeliu leidžia lengvai prijungti USB signalus prie 5 kontaktų varžtinės gnybtų juostelės – visiškai be litavimo. Gnybtai yra aiškiai pažymėti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir palaiko laidus 16–26 AWG diapazone. Įrankiui su plokščiu atsuktuvu ≤ 2,5 mm atliekamas laidų prijungimas.
Su 1 metro kabelio ilgiu adapteris idealiai tinka bandymų stendams, laboratorinei aplinkai ar įterptinėms sistemoms. EVA izoliacinis sluoksnis apačioje suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja:USB‑A 2.0, kištukinis lizdas
Kabelio ilgis:apie 1 m (PVC, visam laikui integruotas)
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V DC
Bandomoji įtampa (izoliacijos varža):300 V AC / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:Gnybtų blokas apie 50 × 21,2 × 18,4 mm (ilgis × plotis × aukštis)

InLine 92504H. Jungtis (-ys): USB-A / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, Žalia, Jungties lytis: Kištukinis lizdas / kištukinis lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 22 x 1015 x 12 mm, Svoris: 39 g, Kabelio ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Nuimkite laidų izoliaciją palaikomame 16–26 AWG diapazone, įkiškite kiekvieną laidininką į atitinkamą sunumeruotą gnybtą (1: įžeminimas, 2: D+, 3: D–, 4: VBUS, 5: ekranas) ir priveržkite prispaudžiamąja plokštele, naudodami plokščią atsuktuvą iki 2,5 mm. Prijunkite USB‑A įrenginį arba kabelį prie kištukinio USB‑A 2.0 lizdo. Padėkite adapterį ant nelaidžio paviršiaus arba naudokite EVA izoliacinį sluoksnį, kai montuojate ant laidžių paviršių. Prieš įjungdami VBUS linijos maitinimą, užtikrinkite teisingą poliškumą ir ekranavimo jungtis.

Rekomendacijos

Patikimam veikimui naudokite varinius laidininkus, atitinkančius nurodytą AWG diapazoną, venkite per didelio lenkimo ar mechaninio poveikio integruotam kabeliui ir periodiškai tikrinkite gnybtų priveržimą ilgalaikio montavimo atveju. Neviršykite 0,7 A vardinės srovės vienam kontaktui ir laikykite adapterį nurodytame temperatūros diapazone.
