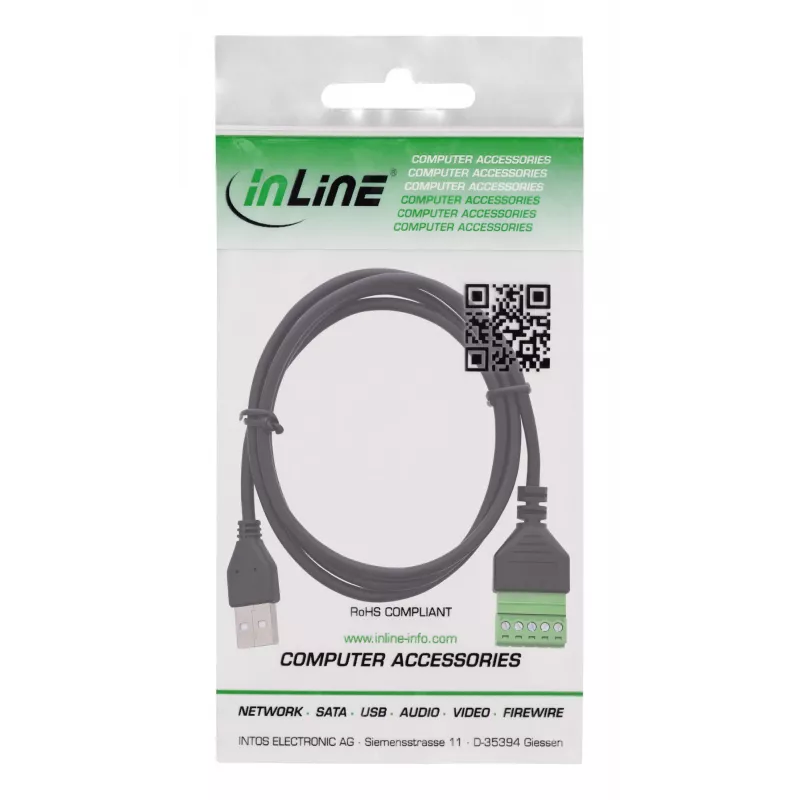

InLine 92504G laido jungtis USB-A / gnybtų blokas, 5 kontaktų Juoda, žalia

Sutaupysite laiko montuojant: Greitas laidų sujungimas varžtiniais gnybtais, skirtais 16–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas USB laidas lanksčiam naudojimui: 1 metro ilgio jungiamasis laidas leidžia iš karto prijungti sistemas – be papildomų priedų ar litavimo.
Aiškus gnybtų išdėstymas ir patikimas kontaktas: 5 kontaktų gnybtai su slėgio plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka servisui, bandymams ir prototipų kūrimui.
Plačiai pritaikomas pramonėje:Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidžiant ar ieškant gedimų – be litavimo.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ, esant 300 V DC, ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalo perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

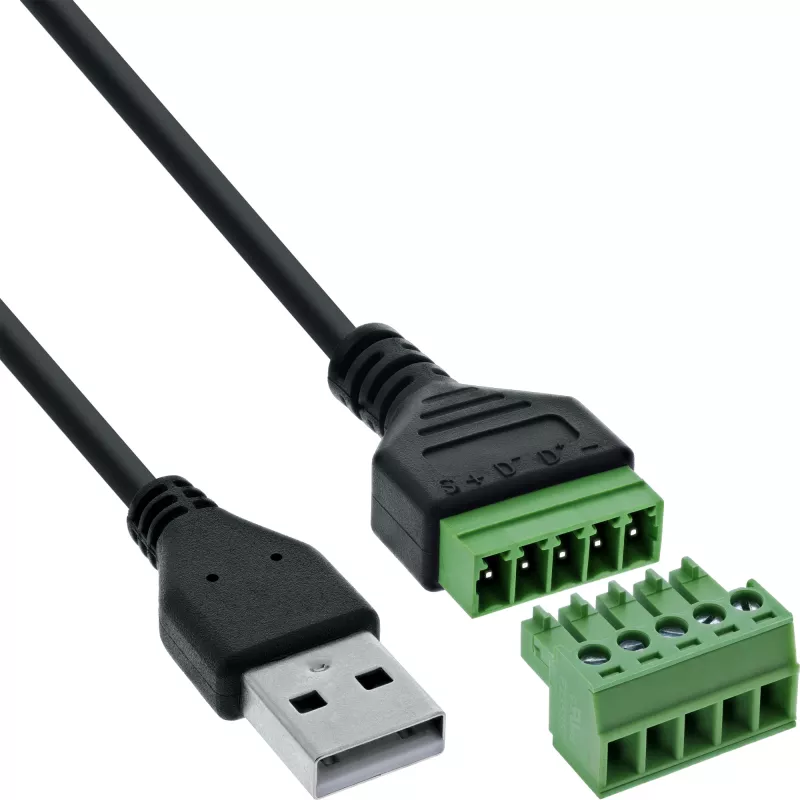

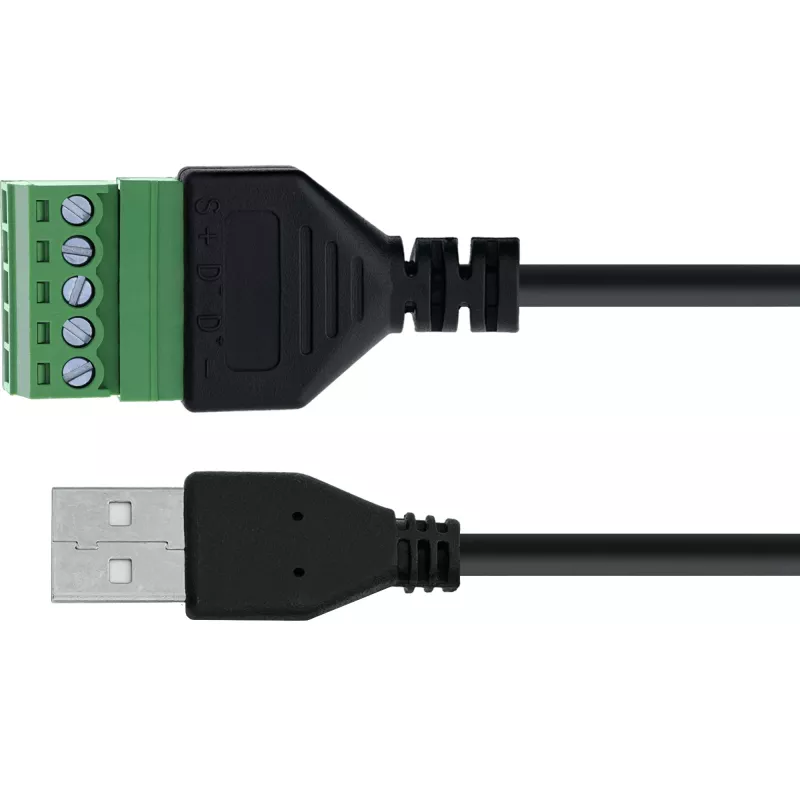

InLine® USB‑A 2.0 gnybtų bloko adapteris su nuolat integruotu jungiamuoju laidu sujungia įjungiamą USB jungtį su atvirų signalų laidų lankstumu. USB‑A kištukas tiesiogiai prijungtas prie 5 kontaktų varžtinio gnybtų bloko – idealiai tinka bandymų stotims, diagnostikos prietaisams, įterptinėms sistemoms ar laboratorinėms reikmėms.
Gnybtai yra aiškiai pažymėti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir leidžia lengvai bei patikimai priskirti signalus. Gnybtai, kurių žingsnis 5,0 mm, palaiko 16–26 AWG laidus. Sujungimas atliekamas naudojant plokščią atsuktuvą ≤ 2,5 mm.
Apie 1 m ilgio USB laidas sutaupo papildomo laidų sujungimo laiko ir leidžia iš karto naudoti be adapterių ar litavimo. EVA izoliacinis sluoksnis apsaugo montuojant ant laidžių paviršių.

USB sąsaja:USB‑A 2.0, kištukas
Laido ilgis:apie 1 m (PVC, nuolat integruotas)
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Varžtinis gnybtas su slėgio plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V DC
Bandomoji įtampa (izoliacijos varža):300 V AC / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:Gnybtų blokas apie 50 × 21,2 × 18,4 mm (ilgis × plotis × aukštis)

InLine 92504G. Jungtis (-ys): USB-A / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, žalia, Jungties lytis: Kištukas / Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 20 x 1000 x 14 mm, Svoris: 34 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Nuimkite izoliaciją nuo USB signalo laidų iki rekomenduojamo ilgio, įkiškite laidus į atitinkamus pažymėtus gnybtus (1–5) ir priveržkite slėgio plokštelės varžtus plokščiu atsuktuvu ≤ 2,5 mm. Prijunkite USB‑A kištuką prie pagrindinio įrenginio arba įrenginio. Nuolat integruotas laidas pašalina papildomų adapterių ar litavimo poreikį. Užtikrinkite, kad EVA izoliacinis sluoksnis liestųsi su bet kokiu laidžiu paviršiumi, kad sumažėtų trumpojo jungimo rizika montavimo metu.

Rekomendacijos

Adapterį naudokite laikiniems arba bandymų jungimams; nuolatiniam įrengimui vadovaukitės įrenginio gamintojo nurodymais. Neviršykite 0,7 A vardinės srovės vienam kontaktui ir palaikykite darbinę temperatūrą nuo –20 °C iki +105 °C. Prieš įjungdami USB VBUS (5 V DC) maitinimą, patikrinkite, ar teisingai prijungti gnybtai.
