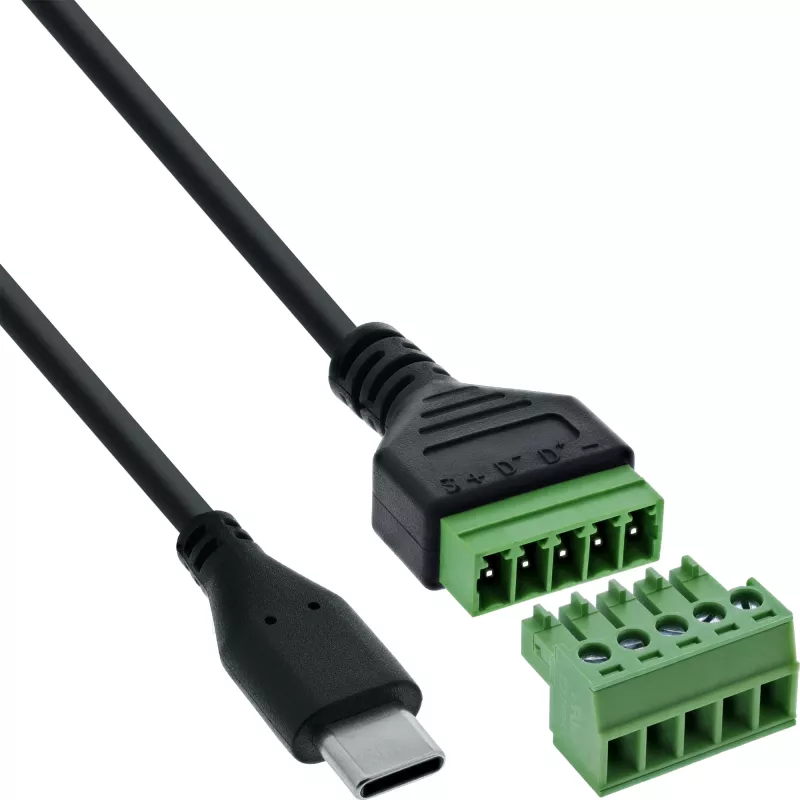

InLine 92504E laido jungtis USB-C / gnybtų blokas, 5 kontaktų juoda, žalia

Sutaupomas laikas montuojant: Greitas laidų prijungimas sraigtiniais gnybtais 16–26 AWG – atliekamas įrankiu su plokščiu atsuktuvu ≤ 2,5 mm.
Integruotas USB laidas lanksčiam naudojimui: 1 metro jungiamasis laidas sistemas sujungia iš karto – be papildomų priedų ar litavimo.
Aiškus gnybtų priskyrimas ir saugus kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka techninei priežiūrai, bandymams ir prototipų kūrimui.
Universalus naudojimas pramonėje:Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidžiant įrangą ar šalinant triktis – be litavimo.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir 0,7 A vardinis srovės stipris vienam kontaktui užtikrina patikimą signalo perdavimą – net ir esant ilgalaikei apkrovai bei pramoninėje aplinkoje.

InLine® USB‑C 2.0 gnybtų bloko adapteris su 5 laidų jungiamuoju laidu sujungia modernios USB‑C jungties privalumus su atvirų signalinių laidų lankstumu. USB‑C kištukas yra nuolat prijungtas prie 5 kontaktų sraigtinio gnybtų bloko – idealiai tinka bandymų stotims, diagnostikos prietaisams ar įterptinėms sistemoms.
Sraigtiniai gnybtai yra aiškiai pažymėti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir užtikrina saugų bei nedviprasmišką signalų priskyrimą. Gnybtai, kurių tinklelio žingsnis 5,0 mm, palaiko 16–26 AWG laidus. Laidai prijungiami įrankiu su plokščiu atsuktuvu ≤ 2,5 mm.
Integruotas 1 metro jungiamasis laidas sumažina laidų prijungimo darbų apimtį ir leidžia iš karto naudoti – pvz., valdikliuose, kūrimo plokštėse ar mobiliose matavimo sistemose. EVA izoliacinis sluoksnis apačioje suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja:USB‑C 2.0, kištukas
Laido ilgis:apie 1 m (PVC, nuolat integruotas)
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Sraigtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinis srovės stipris: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V nuolatinė
Bandomoji įtampa (izoliacijos varža):300 V kintamoji / 1 minutė
Izoliacijos varža:≥ 10 MΩ esant 300 V nuolatinei įtampai
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:Gnybtų blokas apie 50 × 21,2 × 18,4 mm (I × P × A)

InLine 92504E. Jungtis (-ys): USB-C / gnybtų blokas, 5 kontaktų, Gaminio spalva: juoda, žalia, Jungties lytis: kištukas/lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 21 x 1000 x 11 mm, Svoris: 31 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite USB‑C kištuką į pagrindinio arba prijungiamojo įrenginio lizdą. Nuimkite izoliaciją ir paruoškite laidininkų galus laikydamiesi palaikomo 16–26 AWG diapazono, tada atlaisvinkite sraigtinius gnybtus plokščiu atsuktuvu (≤ 2,5 mm), įkiškite laidus į aiškiai pažymėtas padėtis (1: – / 2: D+ / 3: D– / 4: + / 5: S) ir priveržkite varžtus, kad laidininkai užsifiksuotų po prispaudžiamosiomis plokštelėmis. Pritvirtinkite gnybtų bloką ant nelaidaus paviršiaus arba naudokite EVA izoliacinę apačią, kai dedate ant laidžių paviršių. Prieš įjungdami maitinimą patikrinkite, ar teisingai atlikti laidų sujungimai ir ar laikomasi vardinio srovės stiprio bei USB VBUS (5 V nuolatinės) ribų.

Rekomendacijos

Naudokite adapterį laikiniems sujungimams, bandymams ir prototipų kūrimui, kai reikia atviros prieigos prie USB‑C signalo linijų. Įsitikinkite, kad laidų skerspjūvis ir varžtų priveržimo momentas tinka 16–26 AWG laidininkams ir neviršykite 0,7 A vardinio srovės stiprio vienam kontaktui. Nuolatiniam montavimui, jei reikia mechaninio įtempimo sumažinimo, apsvarstykite specialų jungties sprendimą.
