InLine 92504B laido jungtis USB-A / gnybtų blokas, 5 kontaktų Juoda, Žalia

Laiko taupymas montuojant: Greitas laidų prijungimas naudojant varžtinius gnybtus 16–26 AWG – su plokščiu atsuktuvu ≤ 2,5 mm.
Aiškus gnybtų išdėstymas ir patikimas kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – puikiai tinka aptarnavimui, testavimui ir prototipų kūrimui.
Universaliam pramoniniam naudojimui: Greitam USB 2.0 signalų prijungimui testavimo stenduose, laboratorijose, paleidžiant įrangą ar šalinant triktis – litavimo nereikia.
Kompaktiška konstrukcija: Tik apie 50 mm bendro ilgio; taip pat galima integruoti į ankštus įrenginius ar adapterių juostas, kad būtų sutaupyta vietos.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė 0,7 A vienam kontaktui užtikrina patikimą signalo perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

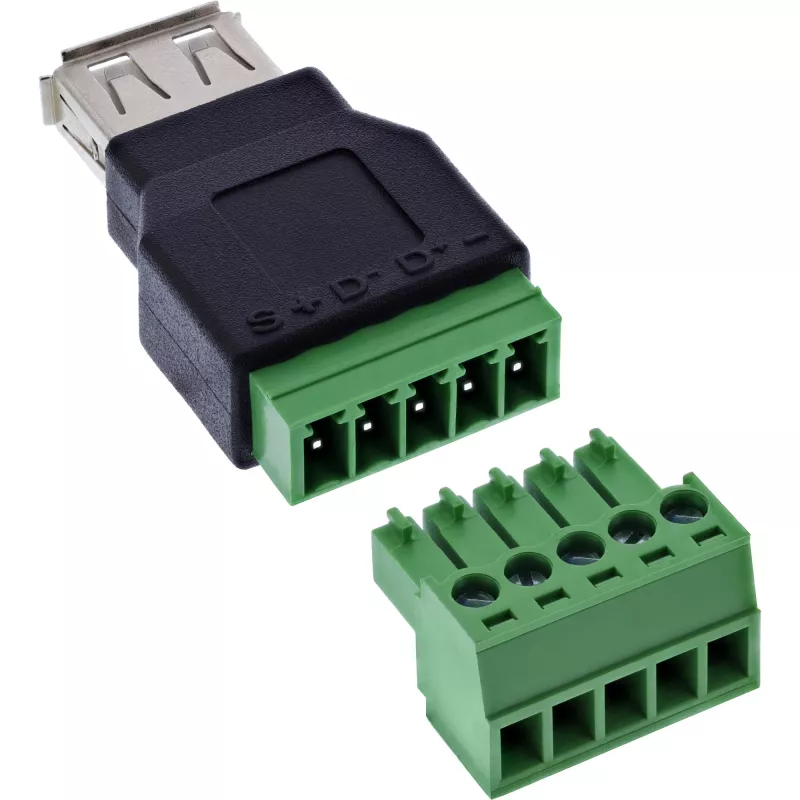

InLine® USB-A gnybtų bloko adapteris siūlo praktišką sprendimą, kaip perduoti USB 2.0 signalus į 5 kontaktų gnybtų bloką be litavimo ar kabelio prijungimo. Tipinės taikymo sritys – aptarnavimas, testavimo stendai, kūrimas ar prototipų kūrimas.

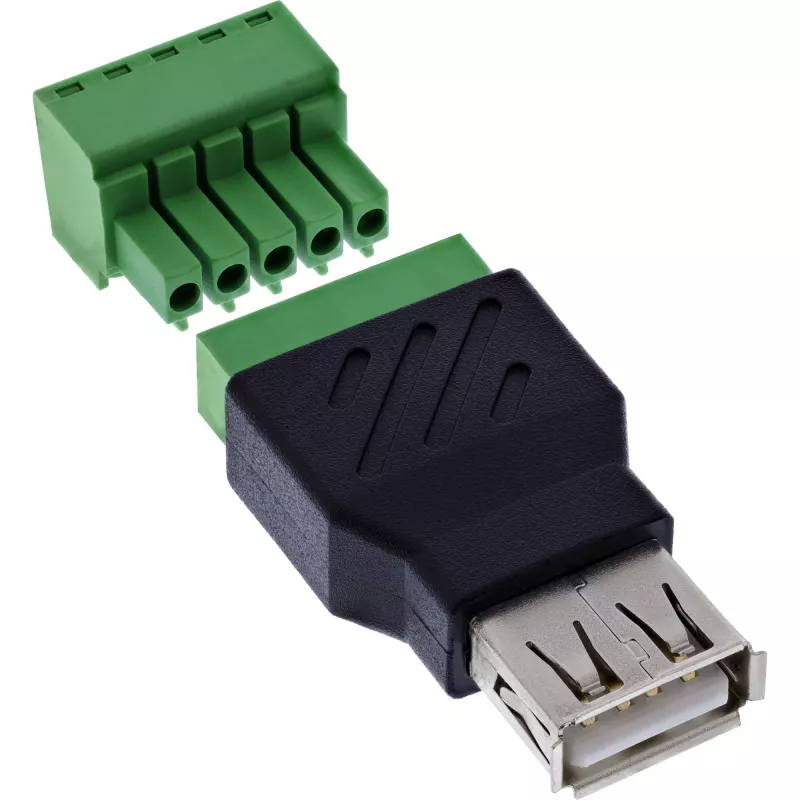

Standartinio dydžio USB-A lizdas yra tiesiogiai prijungtas prie 5 kontaktų varžtinio gnybtų bloko. Aiškus gnybtų žymėjimas – 1: Įžeminimas (–), 2: D+, 3: D–, 4: Įtampa (+), 5: Ekranas (S) – leidžia lengvai ir patikimai priskirti signalus. Gnybtų jungtys su 5,0 mm žingsniu palaiko pavienius laidus 16–26 AWG diapazone.
Laidai prijungiami naudojant plokščią atsuktuvą. Dėl kompaktiško korpuso adapteris ypač taupo vietą – pvz., testavimo įrangoje, mobiliose matavimo stotyse ar laboratorijose.

Sąsaja:USB-A 2.0, lizdas
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V DC
Bandomoji įtampa (izoliacijos varža):300 V AC / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacijos sluoksnis:EVA izoliacija apačioje
Matmenys:apie 50 × 21 × 14 mm (I × P × A)

InLine 92504B. Jungtis (-ys): USB-A / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, Žalia, Jungties lytis: Lizdas/Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxIxA): 21 x 50 x 14 mm, Svoris: 11 g, Plotis: 21 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 70 mm, Pakuotės gylis: 135 mm. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite USB‑A kištuką į adapterio lizdą ir prijunkite pavienius laidininkus prie aiškiai pažymėtų varžtinių gnybtų pagal jų funkciją (įžeminimas, D+, D–, VBUS, ekranas). Nuimkite izoliaciją nuo laidų galų iki tinkamo ilgio, įkiškite į gnybtą ir priveržkite plokščiu atsuktuvu (≤ 2,5 mm). Prieš įjungdami maitinimą ar signalą įsitikinkite, kad kontaktų priskyrimas teisingas, kad nesugadintumėte prijungtų įrenginių.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite laidus 16–26 AWG diapazone ir priveržkite varžtus tinkamu plokščiu atsuktuvu. Stenkitės, kad adapteris nebūtų veikiamas sąlygų, esančių už nurodyto temperatūros diapazono (–20 °C iki +105 °C). Ilgalaikio ar nuolatinio montavimo atveju periodiškai tikrinkite kontaktų sandarumą, kad išlaikytumėte signalo vientisumą.
