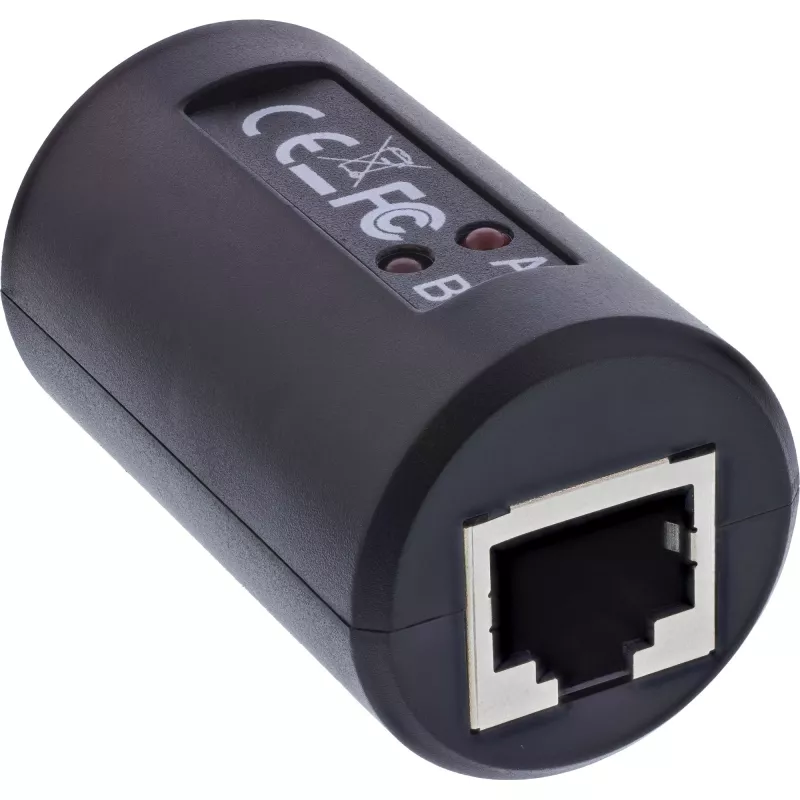

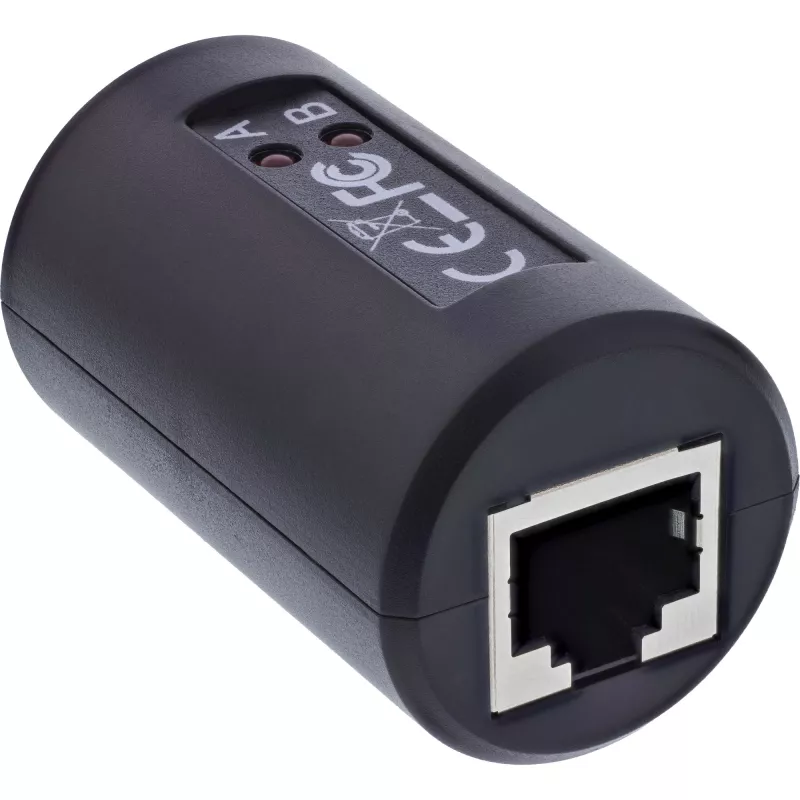

InLine 79999P PoE ir PoE+ tinklo testeris

„InLine 79999P“ PoE testeris tikrina maitinimo per Ethernet (PoE/PoE+) įtampą RJ45 tinklo prievaduose, atitinkančiuose IEEE 802.3af ir IEEE 802.3at standartus. Jis aptinka maitinimo įtampą 37–57 V diapazone ir rodo, ar maitinimas yra „Endspan“ ar „Midspan“ kontaktų porose. Telefono ar ISDN įtampos ir kiti ne PoE standartai nepalaikomi.

Privalumai

PoE testeris suteikia paprastą vizualinę PoE buvimo indikaciją, naudodamas šviesos diodus „Endspan“ ir „Midspan“ aptikimui. Jam reikia tik pridedamo trumpo RJ45 laido prijungimui, jis yra kompaktiškas ir nešiojamas greitam patikrinimui vietoje. Įrenginys padeda patikrinti, ar tinklo prievadas tiekia PoE, nereikalaujant papildomos įrangos.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prijunkite testerio RJ45 jungtį prie pridedamo trumpo laido, tada kitą laido galą įkiškite į testuojamą RJ45 prievadą. Stebėkite šviesos diodus: jei šviečia „Endspan“ šviesos diodas, PoE yra ant 1,2,3,6 kontaktų; jei šviečia „Midspan“ šviesos diodas, PoE yra ant 4,5,7,8 kontaktų. Jei nė vienas šviesos diodas nešviečia, testuojamas prievadas netiekia PoE.

Rekomendacijos

Naudokite PoE testerį tik Ethernet prievaduose, kurie turėtų atitikti IEEE 802.3af/at ir nurodytą 37–57 V diapazoną. Nenaudokite testerio matuoti telefono ar ISDN linijų ar kitų įtampų, nepatenkančių į nurodytus standartus.
