InLine 76660Y tinklo plokštė Vidinė Ethernet 10000 Mbit/s

Kompaktiška konstrukcija, didelis našumas:M.2 sąsaja su B+M raktu taupo vietą ir užtikrina greitą tinklo ryšį net mažose sistemose.
Pilnas 10 Gigabitų našumas:Aquantia AQC107 valdiklis palaiko iki 10 Gb/s spartą reiklioms tinklo aplinkoms.
Maksimalus suderinamumas:Palaiko Windows, Linux, VMware ESXi ir įprastas serverių operacines sistemas įvairioms programoms.
Profesionalios tinklo funkcijos:Su jumbo kadrais iki 16K, VLAN, QoS, srauto valdymu ir PTP profesionalioms programoms bei tiksliam laiko sinchronizavimui.
Lengva integruoti:Apima RJ45 modulį su lizdo laikikliu ir SAS jungiamuoju kabeliu – idealiai tinka atnaujinimui, kai trūksta LAN prievadų.

InLine® M.2 B+M sąsajos plokštė siūlo galingą sprendimą greitoms LAN jungtims atnaujinti net mažiausiose erdvėse. Su aukštos kokybės Aquantia AQC107 mikroschemų rinkiniu ji leidžia perduoti duomenis iki 10 Gb/s sparta – idealiai tinka daug duomenų reikalaujančioms programoms profesionaliose sistemose ir privačiuose didelės spartos tinkluose.

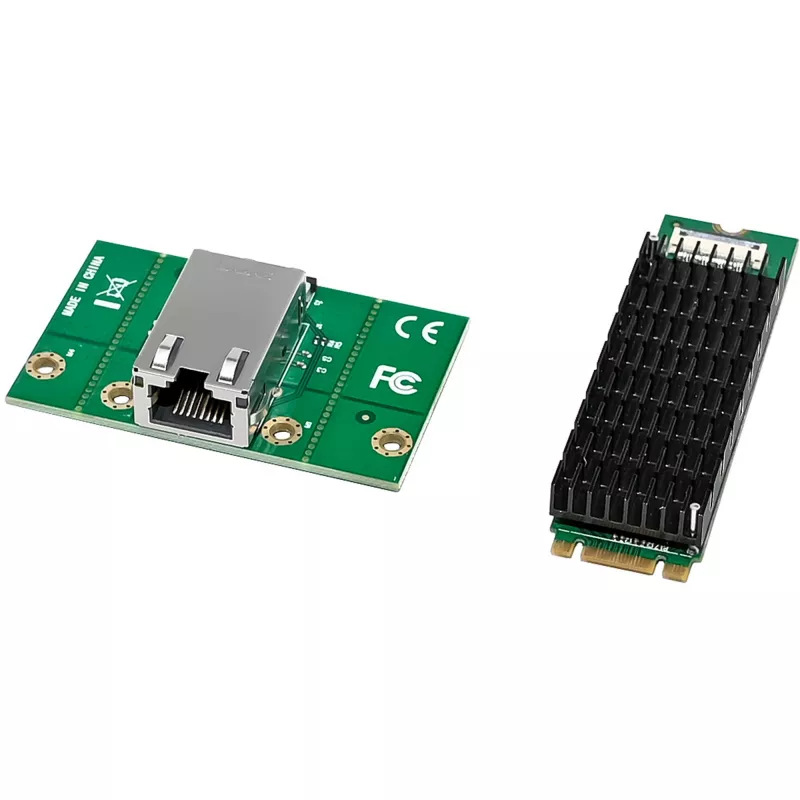

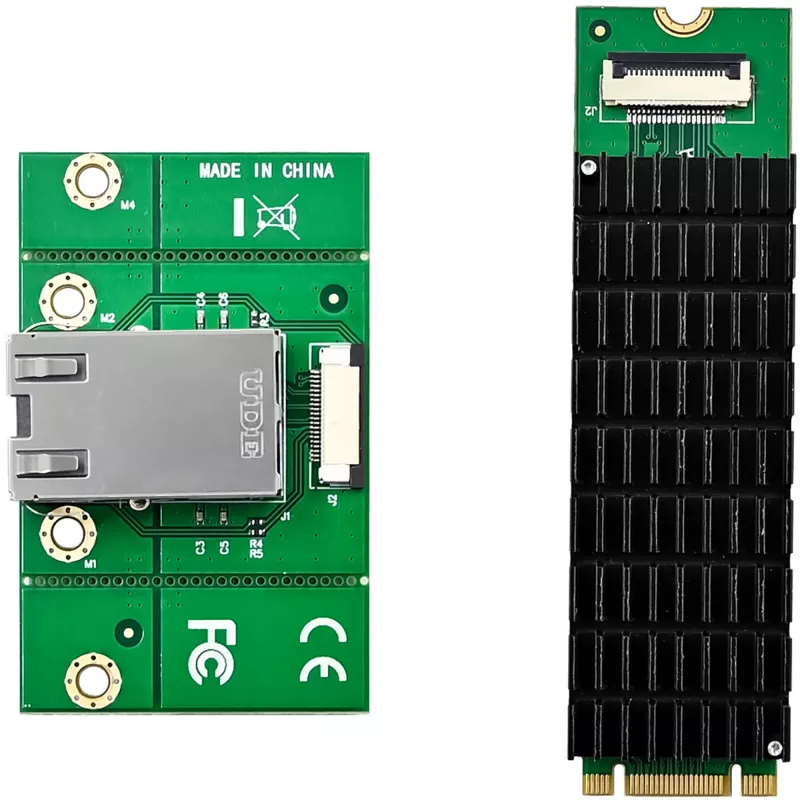

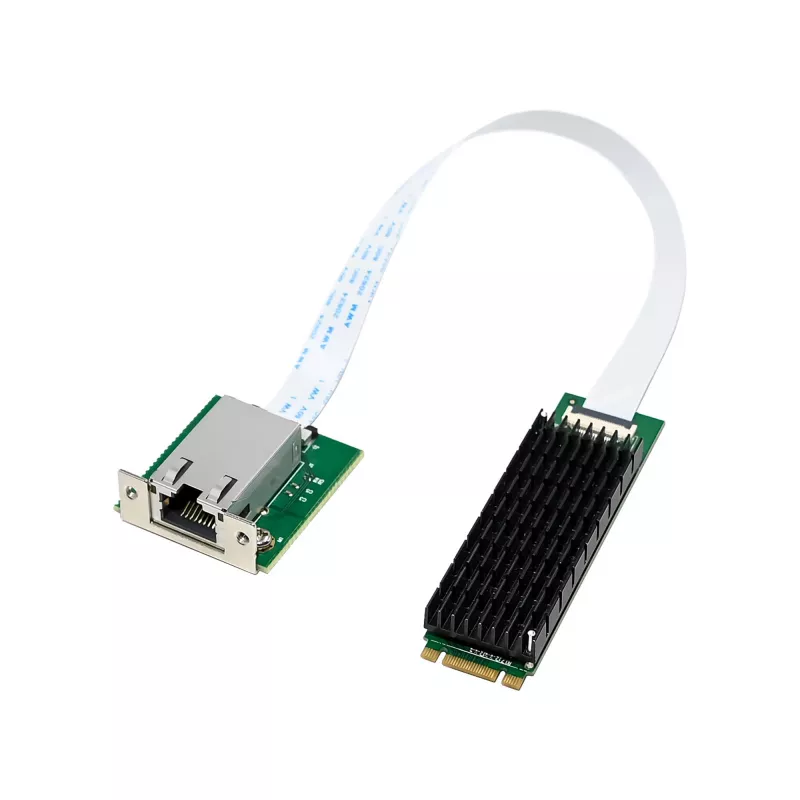

Dėl M.2 sąsajos su B+M raktu ir PCIe v3.0 x2 linijų jungties plokštę galima integruoti į kompaktiškas sistemas, kurios neturi įprasto RJ45 prievado, ir taip sutaupyti vietos. Pridedamas RJ45 modulis ir lizdo laikiklis jungiami SAS kabeliu ir leidžia prijungti tinklo kabelį iki 10 gigabitų sparta.
Sąsajos plokštė palaiko svarbias funkcijas, tokias kaip srauto valdymas paketų praradimui išvengti, VLAN žymėjimą struktūrizuotiems tinklams, paslaugų kokybę (QoS) prioritetiniam duomenų srautui ir PTP (IEEE 1588v2) tiksliam laiko sinchronizavimui – puikiai tinka profesionalioms programoms, pvz., virtualizacijai, serverių sprendimams ar pramoniniams kompiuteriams.
Techniškai išprusę galutiniai vartotojai taip pat gauna naudos: ar tai būtų žaidimai, namų serveris ar NAS jungtis – su šia plokšte jūsų sistema pasirengusi ateičiai. Suderinama su daugeliu operacinių sistemų, įskaitant Windows, Linux ir VMware, plokštę galima lanksčiai integruoti į esamas sąrankas.
Tiesiog įdiekite, prijunkite ir naudokite visą pralaidumą – patikimam ir greitam profesionalaus lygio tinklo ryšiui.

Sąsaja: M.2 B+M raktas (PCIe pagrindu)
PCIe standartas: PCIe v3.0 x2 linijos (elektrinis, vidinis per M.2 lizdą)
LAN prievadas: 1× RJ45 (per RJ45 modulį)
Duomenų sparta: 10 Gb/s (10GBASE-T), 5 Gb/s (5GBASE-T), 2,5 Gb/s (2.5GBASE-T), 1 Gb/s (1000BASE-T), 100 Mb/s (100BASE-T)
Mikroschemų rinkinys: Aquantia AQC107
Jumbo kadrai: iki 16 KB
Srauto valdymas: IEEE 802.3x
VLAN: IEEE 802.1Q
Prioritetų nustatymas: IEEE 802.1p
PTP palaikymas: IEEE 1588
Automatinis MDI/MDI-X
Kabelių reikalavimai (10 Gb/s): Cat 6a arba aukštesnės kategorijos (iki 100 m)
Kabelių reikalavimai (iki 5 Gb/s): Cat 5e arba aukštesnės kategorijos (iki 100 m)
Palaikomos operacinės sistemos: Windows, Linux, VMware
Reikalinga: M.2 B+M raktas su PCIe signalų nukreipimu

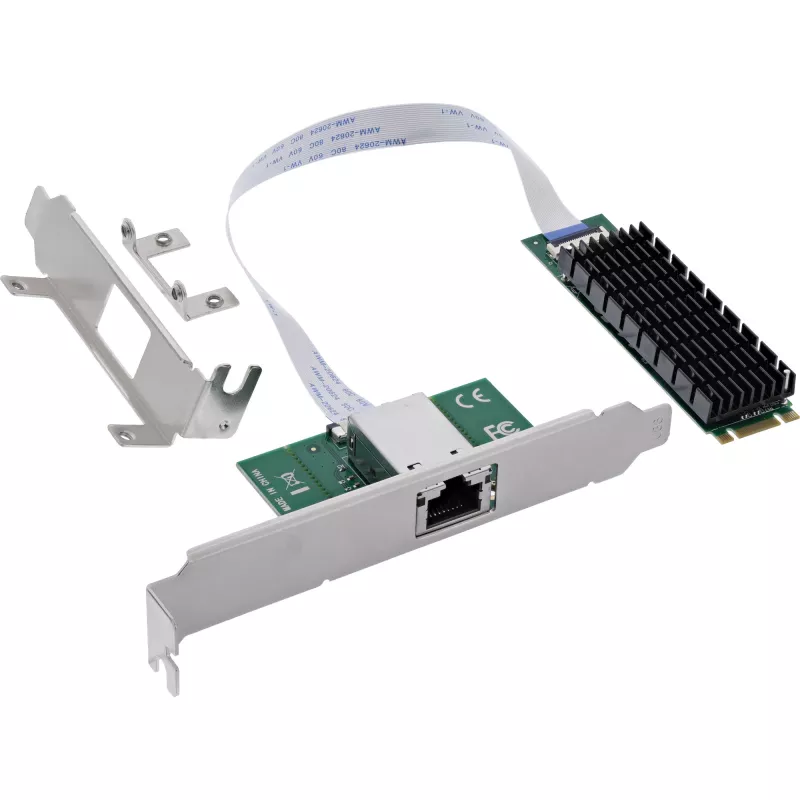

Tiekiama: Sąsajos plokštė, RJ45 modulis, SAS kabelis, tvarkyklių CD, instrukcija

InLine 76660Y. Vidinė. Ryšio technologija: Laidinis, Pagrindinė sąsaja: M.2, Sąsaja: Ethernet. Maksimali duomenų perdavimo sparta: 10000 Mbit/s

Kaip naudoti

Įdiekite plokštę į suderinamą M.2 B+M rakto lizdą su PCIe signalų nukreipimu ir prijunkite pridedamą RJ45 modulį prie plokštės naudodami pridedamą SAS kabelį ir lizdo laikiklį. Po fizinio įdiegimo įdiekite pateiktas tvarkykles arba naudokite operacinės sistemos vietines tvarkykles, prireikus nustatykite tinklo parametrus (IP adresą, VLAN, QoS) ir prijunkite tinkamą Ethernet kabelį norimai ryšio spartai pasiekti.

Rekomendacijos

10 Gb/s veikimui naudokite Cat 6a ar aukštesnės kategorijos kabelius ir neviršykite 100 m atstumo. Patikrinkite, ar priimančioji sistema teikia PCIe signalus per M.2 B+M raktą, ir prieš diegiant patvirtinkite tvarkyklių suderinamumą jūsų operacinei sistemai. Naudokite VLAN ir QoS nustatymus srautui atskirti ir prioritetams nustatyti kelių paslaugų aplinkose.
