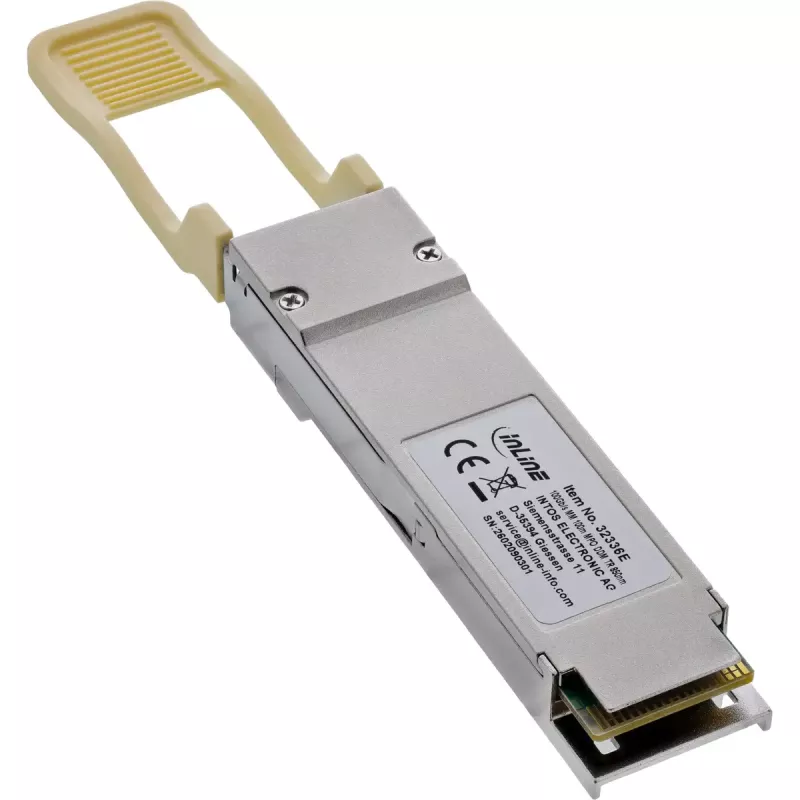

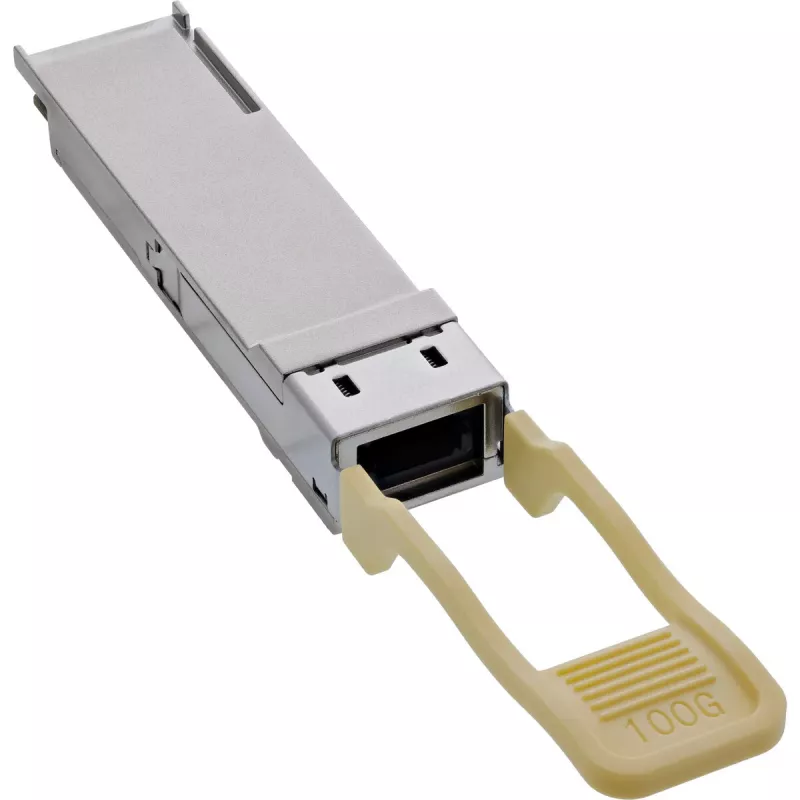

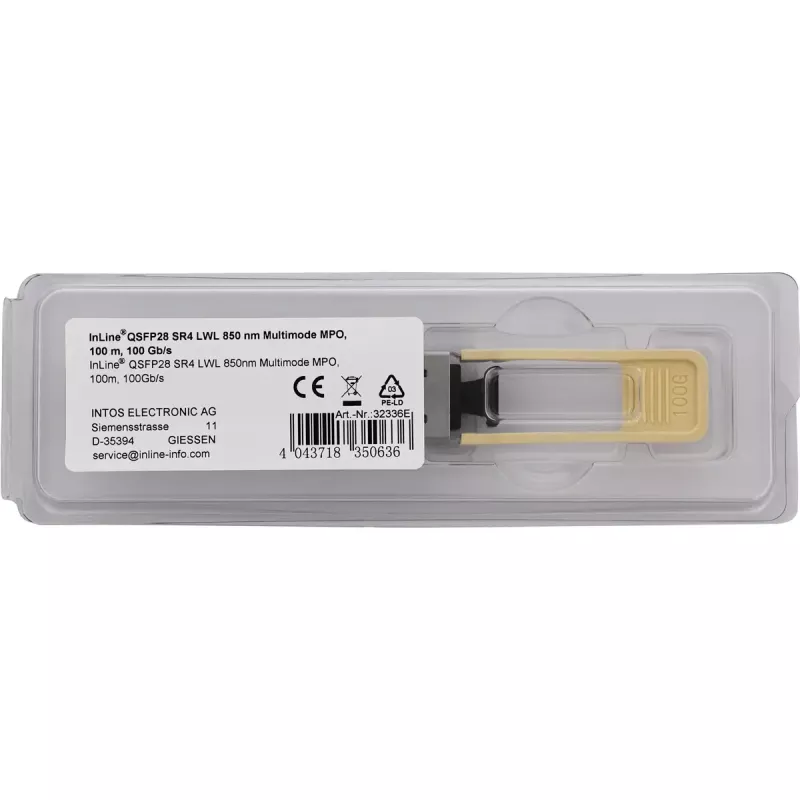

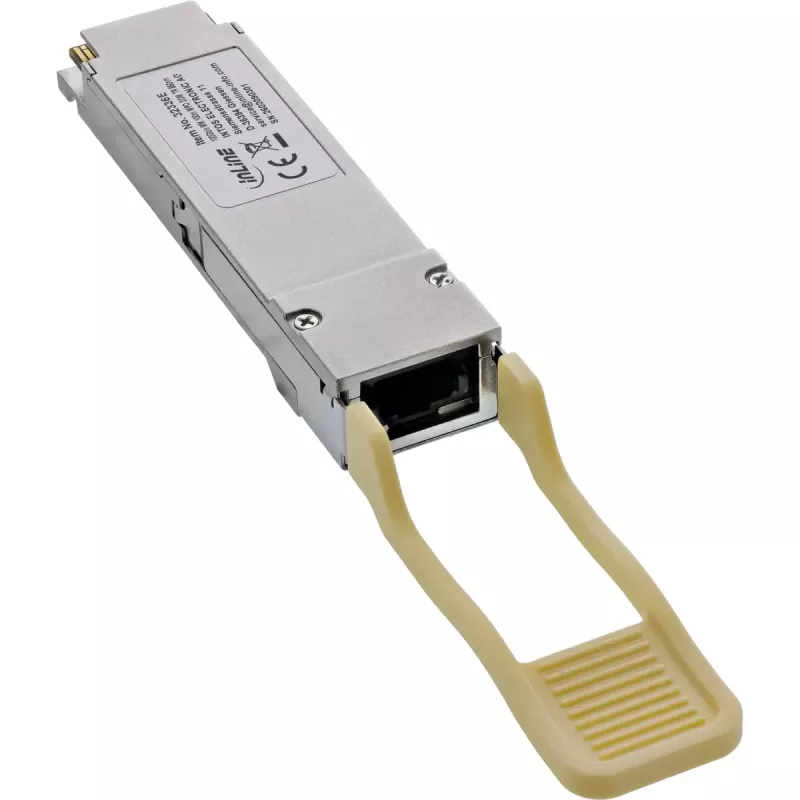

“InLine 32336E” tinklo siųstuvas-imtuvas modulis Skaidulinis optinis 100000 Mbit/s QSFP28 850 nm

100 gigabitų našumas su 100GBASE-SR4: Idealiai tinka šiuolaikiniams duomenų centrams, stuburo-lapų architektūroms ir didelio našumo pagrindiniams tinklams su dideliu duomenų pralaidumu.
Iki 100 m atstumas: Optimizuotas daugiamodėms skaiduloms (OM4 iki 100 m, OM3 iki 70 m) – puikiai tinka struktūriniam didelės spartos kabeliavimui stovuose arba duomenų centruose.
4x25Gb/s esant 850 nm (VCSEL matrica):Keturi lygiagretūs kanalai, kiekvienas po 25,78 Gb/s, užtikrina stabilų ir efektyvų 100G perdavimą per MPO-12 sąsają.
Skaitmeninis diagnostikos stebėjimas (DDM): Tikslus realaus laiko temperatūros, įtampos, TX/RX galios ir poslinkio srovės stebėjimas per I²C sąsają – maksimaliam skaidrumui eksploatacijos metu.
Atitinka MSA ir IEEE: Suderinamas su QSFP28 MSA, IEEE 802.3bm ir SFF-8636 – todėl plačiai naudojamas su komerciškai prieinamais 100G komutatoriais ir maršrutizatoriais.

„InLine® QSFP28-100G-SR4“ modulis užtikrina patikimas 100 gigabitų eterneto jungtis per daugiamodę skaidulą. Su bendruoju duomenų perdavimo greičiu 100 Gb/s (4x25,78 Gb/s), jis idealiai tinka didelio našumo taikymams duomenų centruose, įmonių pagrindiniuose tinkluose ir didelio našumo serverių aplinkose.
Perdavimas vyksta per 850 nm VCSEL matricą su PIN imtuvo struktūra. Dėl lygiagrečios 4 kanalų technologijos pasiekiamas atstumas iki 100 metrų OM4 ir 70 metrų OM3 skaidulose. Jungtis per MPO-12 sąsają.
Vartojant mažiau nei 2,5 W galią, modulis išlieka energetiškai efektyvus nepaisant didelio pralaidumo. Maitinimas tiekiamas per 3,3 V. Darbinės temperatūros diapazonas nuo 0 °C iki +70 °C daro modulį tinkamą tipinėms duomenų centrų aplinkoms.
Skaitmeninis diagnostikos stebėjimas (DDM) leidžia nuolat stebėti svarbius darbo parametrus, tokius kaip temperatūra (±3 °C), maitinimo įtampa (±3 %) ir TX bei RX galia. Tai leidžia anksti pastebėti tinklo sąlygų pokyčius ir tikslingai planuoti priežiūros veiksmus.
Modulis yra karšto prijungimo ir gali būti įdėtas arba pakeistas veikimo metu – aiškus pranašumas aukšto prieinamumo IT infrastruktūroms.
Techniniai duomenys

Formos faktorius: QSFP28
Standartas: 100GBASE-SR4
Perdavimo greitis: 4 x 25,78 Gb/s (100 Gb/s agreguotas)
Skaidulos tipas: Daugiamodė (OM3 / OM4)
Atstumas: iki 70 m (OM3), iki 100 m (OM4)
Siųstuvas: 4x 850 nm VCSEL
Imtuvas: PIN matrica
Jungtis: MPO-12
Elektros sąsaja: CAUI-4
Karšto prijungimo galimybė: Taip
DDM (skaitmeninė diagnostika): Taip
Maitinimo įtampa: 3,3 V
Energijos suvartojimas: < 2,5 W
Darbinė temperatūra: 0 °C iki +70 °C
Suderinamumas: QSFP28 MSA, IEEE 802.3bm, SFF-8636
Lazerio klasė: 1 klasė

Pastaba dėl kodavimo:
Mūsų SFP moduliai yra gamykliškai koduoti – tiek „Cisco“, tiek „Intel“ ar kitoms sistemoms, kas gali apriboti pasirinkimą.Siekiant maksimalaus suderinamumo, dabar programuojame individualiai pagal kliento reikalavimus. Kreipkitės į savo pardavimo atstovą.

InLine 32336E. SFP siųstuvo-imtuvo tipas: Skaidulinis optinis, Maksimalus duomenų perdavimo greitis: 100000 Mbit/s, Sąsajos tipas: QSFP28. Įėjimo įtampa: 3,3 V, Energijos suvartojimas (tipinis): 2,5 W. Atitikties sertifikatai: TÜV ženklas, CE. Plotis: 124 mm, Gylis: 0,49 mm, Aukštis: 19 mm. Pakuotės plotis: 53 mm, Pakuotės gylis: 160 mm, Pakuotės aukštis: 20 mm

Kaip naudoti

Laikykite QSFP28 siųstuvą-imtuvą už kraštų ir venkite liesti optines sąsajas. Įkiškite modulį į suderinamą QSFP28 lizdą pagrindiniame įrenginyje, kol spragtels; modulis palaiko karšto prijungimo veikimą, todėl jį galima įdėti ar išimti, kai sistema įjungta. Prijunkite MPO-12 daugiamodės skaidulos pataiso kabelį, atitinkantį OM3 arba OM4 specifikacijas, ir patikrinkite ryšio būseną per pagrindinį įrenginį. Naudokite pagrindinio įrenginio ar valdymo programinę įrangą, kad nuskaitytumėte DDM vertes per I²C, gaudami diagnostinę informaciją realiuoju laiku ir patvirtintumėte teisingą veikimą.

Rekomendacijos

Norint užtikrinti optimalų našumą, naudokite aukštos kokybės OM4 daugiamodę skaidulą atstumams iki 100 m ir užtikrinkite, kad pataiso kabeliai ir MPO jungtys būtų švarūs ir tinkamai sulygiuoti. Stebėkite DDM parametrus, kad anksti pastebėtumėte nenormalias temperatūros ar galios lygių vertes. Jei dėl tiekėjo kodavimo kyla suderinamumo problemų, paprašykite tiekėjo individualaus programavimo pagal kliento poreikius, kad atitiktų pagrindinio įrenginio reikalavimus.
