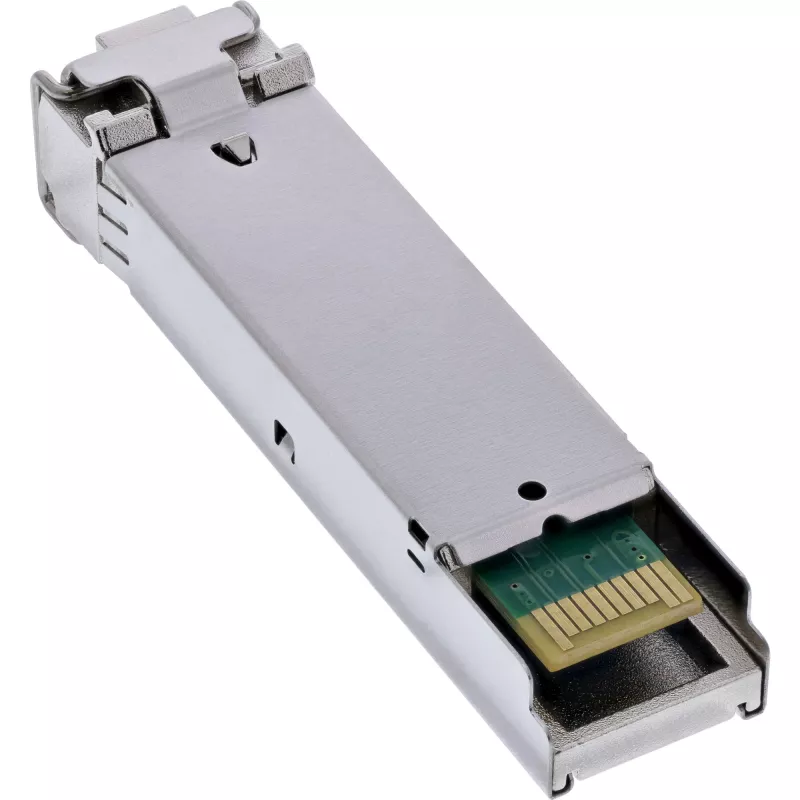

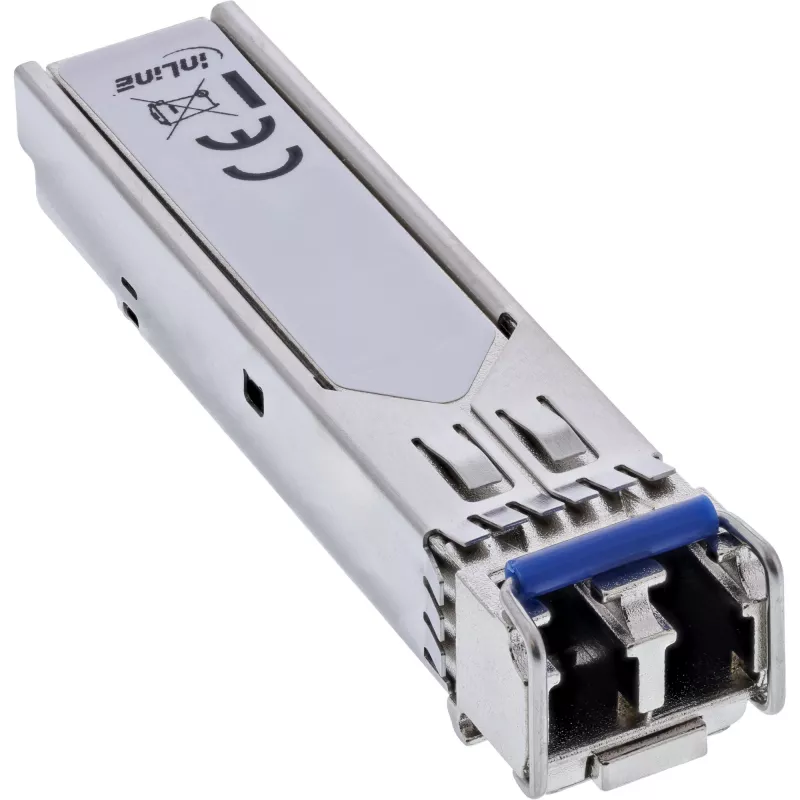

InLine 32335X tinklo siųstuvas-imtuvas modulis Šviesolaidinis 100 Mbit/s SFP 1310 nm

Ilgas veikimo nuotolis vienmodėms jungtims:Palaiko šviesolaidinius atstumus iki 10 km – idealiai tinka teritoriniam tinklų sujungimui ar pastatų tinklams.
100BASE-FX standartas patikimam ryšiui:Perduoda duomenis 100 Mb/s sparta – patikrinta pramoninėms ir tinklo reikmėms.
1310 nm FP lazerinė technologija:Užtikrina stabilų perdavimą ir aukštą signalo kokybę ilgais atstumais.
Atitinka MSA reikalavimus lengvam integravimui:Suderinamas su visais įrenginiais, palaikančiais SFP pagal SFF-8472.
Karšto prijungimo galimybė nepertraukiamam įdiegimui:Galima įdėti ir išimti veikimo metu – nereikia pertraukti tinklo veikimo.

„InLine®“ SFP modulis 32335X yra optimalus sprendimas šviesolaidinėms jungtims 100BASE-FX standartu ilgesniais atstumais. Su iki 10 km veikimo nuotoliu vienmode skaidula ir stabilia 100 Mb/s duomenų perdavimo sparta šis modulis siūlo patikimą ryšį profesionalioms reikmėms – pvz., pramoniniuose objektuose, įmonių tinkluose ar teritoriniam sujungimui.
Siųstuvas-imtuvas naudoja 1310 nm FP lazerį ir PIN imtuvą su TIA stiprintuvu švariam optinio signalo perdavimui. Karšto prijungimo galimybė leidžia greitai ir lengvai įdiegti ar pakeisti veikimo metu – neperkraunant sistemos.
Modulis atitinka MSA SFF-8472 standartą ir ITU-T G.957, todėl gali būti naudojamas įvairiuose SFP lizduose. LC dvipusė jungtis užtikrina kompaktišką ir patikimą kištukinį sujungimą – idealu struktūrizuotoms šviesolaidinėms infrastruktūroms.

Formos faktorius: SFP (Small Form Factor Pluggable)
Perdavimo sparta: 100 Mb/s (100BASE-FX)
Skaidulos tipas: Vienmodė
Veikimo nuotolis: iki 10 km
Siųstuvo bangos ilgis: 1310 nm FP
Imtuvo bangos ilgis: 1260–1620 nm
Jungtis: LC dvipusė
Suderinamumas: MSA SFF-8472, ITU-T G.957
Lazerio klasė: 1 klasė, IEC-60825
Gesinimo santykis: tip. 8,2 dB
Maitinimo įtampa: 3,3 V ±5 %
Srovės suvartojimas: maks. 300 mA
Galingumo suvartojimas: maks. 1,0 W
Darbinė temperatūra: 0 °C iki +70 °C

Pastaba dėl kodavimo:
Mūsų SFP moduliai yra gamykliškai koduoti – ar tai būtų „Cisco“, „Intel“ ar kitoms sistemoms, kas gali apriboti jūsų pasirinkimą.
Siekiant maksimalaus suderinamumo, dabar programuojame individualiai pagal kliento reikalavimus.
Prašome susisiekti su savo pardavimų atstovu.

InLine 32335X. SFP siųstuvo-imtuvo tipas: Šviesolaidinis, Maksimali duomenų perdavimo sparta: 100 Mbit/s, Sąsajos tipas: SFP. Įėjimo įtampa: 3,3 V, Galingumo suvartojimas (tipinis): 1 W. Atitikties sertifikatai: CE, TÜV ženklas. Plotis: 57 mm, Gylis: 0,17 mm, Aukštis: 13 mm. Pakuotės plotis: 60 mm, Pakuotės gylis: 90 mm, Pakuotės aukštis: 20 mm

Kaip naudoti

Įkiškite SFP modulį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kai pagrindinis įrenginys įjungtas arba išjungtas, nes modulis palaiko karštąjį keitimą. Prijunkite vienmodžius šviesolaidinius kabelius su atitinkamomis LC jungtimis prie modulio optinių prievadų, užtikrindami teisingą siuntimo / priėmimo orientaciją. Konfigūruokite pagrindinio įrenginio prievadą komutatoriuje, maršrutizatoriuje ar laikmenų keitiklyje veikti 100 Mb/s sparta arba automatiškai derėtis pagal tinklo reikalavimus. Patikrinkite ryšio būseną ir diagnostiką naudodami pagrindinio įrenginio valdymo sąsają arba indikatorinius šviesos diodus.

Rekomendacijos

Naudokite atitinkamos klasės vienmodę skaidulą ir laikykitės lenkimo spindulio bei jungčių švaros praktikų, kad išlaikytumėte optimalų veikimą. Suderinkite modulio bangos ilgį ir duomenų perdavimo spartą su nuotoliniu siųstuvu-imtuvu, kad užtikrintumėte suderinamumą. Esant atstumams, artėjantiems prie 10 km, patikrinkite galinio signalo biudžetą ir aplinkos sąlygas, kad išvengtumėte ryšio pablogėjimo.
