InLine 3+1 prievadų USB 3.0 pagrindinio kompiuterio valdiklis, PCIe, su SATA maitinimu ir žemo profilio laikikliu

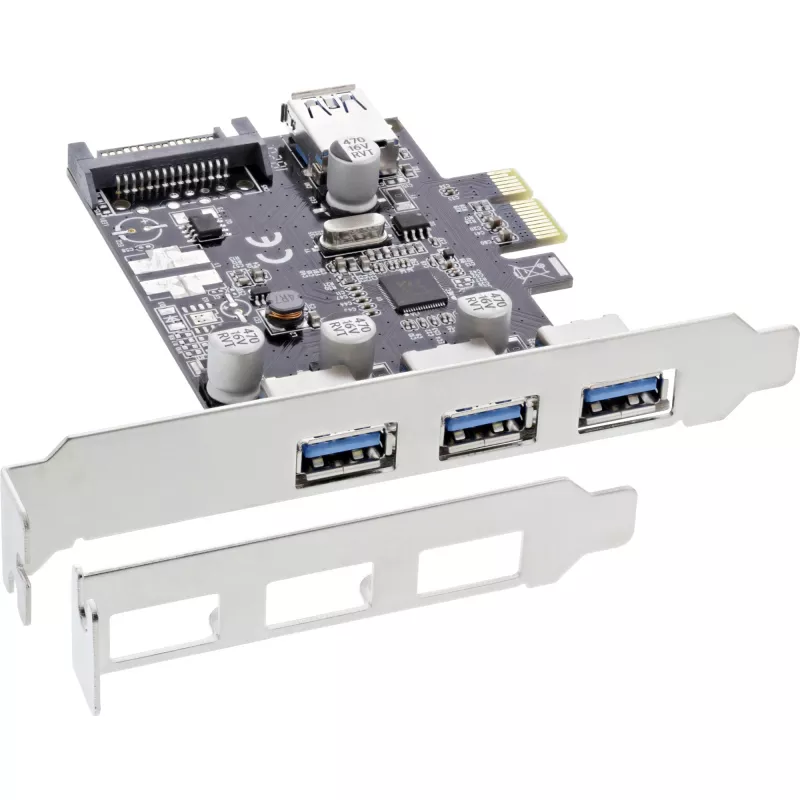

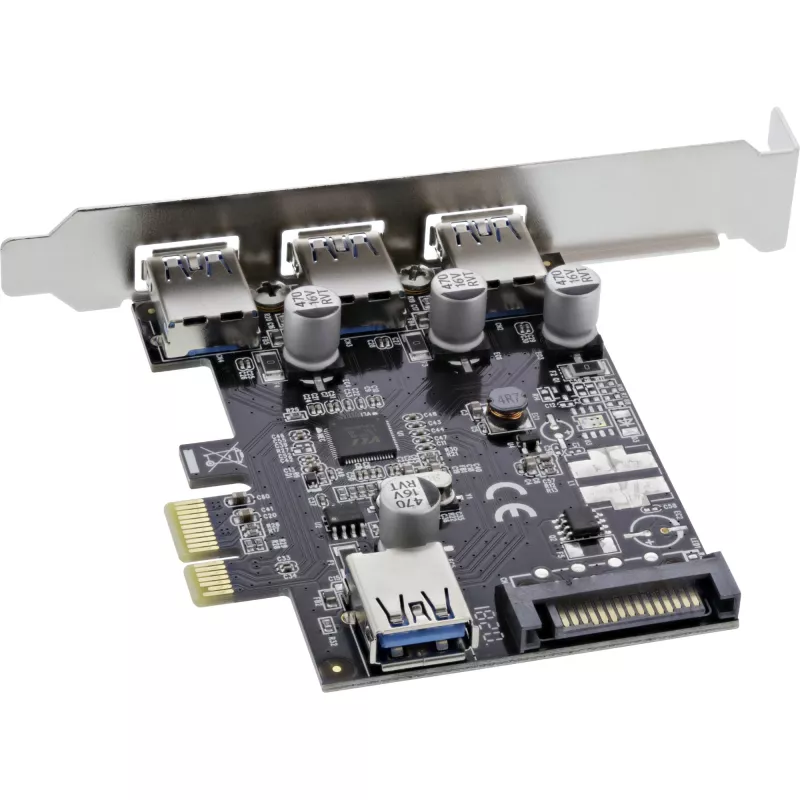

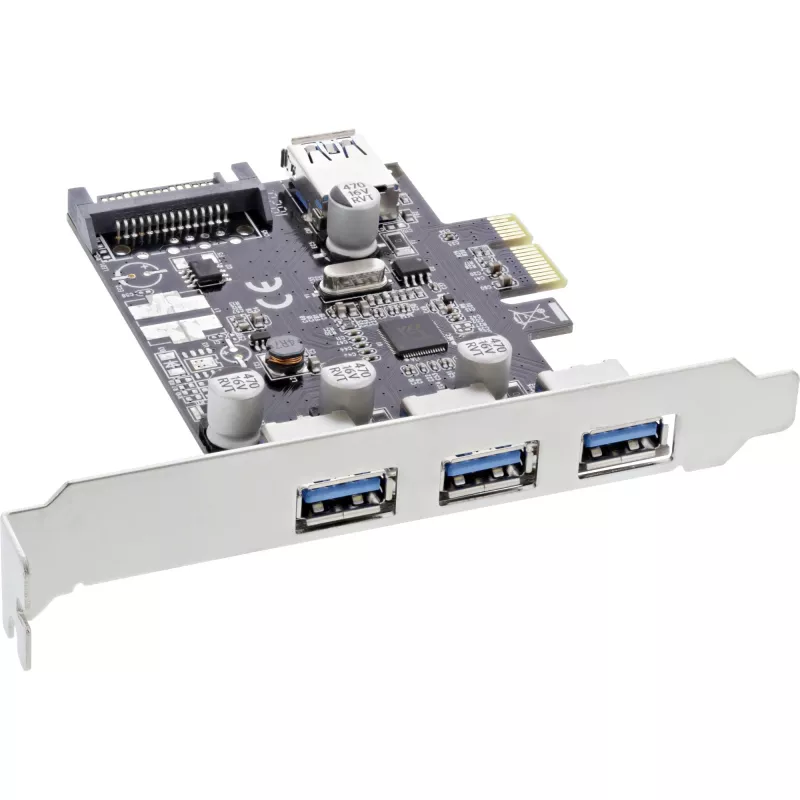

„InLine 76662C“ USB 3.0 pagrindinio kompiuterio valdiklis yra žemo profilio PCIe išplėtimo kortelė, kuri prideda tris išorinius A tipo USB 3.0 (USB 3.1 / 3.2 Gen 1) prievadus ir vieną vidinį A tipo prievadą prie kompiuterio su PCI-Express. Sukurta naudojant VIA VL805 mikroschemų rinkinį, kortelė palaiko SuperSpeed USB duomenų perdavimo spartą iki 5 Gb/s ir išlieka atgaliniu būdu suderinama su USB 2.0 įrenginiais. SATA maitinimo jungtis ir žemo profilio laikiklis yra pridedami, kad būtų galima montuoti kompaktiškose sistemose.

Privalumai

Ši PCIe USB 3.0 kortelė suteikia iki keturių papildomų USB prievadų (3 išoriniai, 1 vidinis) su SuperSpeed perdavimo sparta iki 5 Gb/s ir palaiko tiek Bulk Only Transfer (BOT), tiek USB Attached SCSI Protocol (UASP) režimus. Ji atitinka PCI Express ir xHCI specifikacijas, yra „plug-and-play“ suderinama ir palaiko standartinius bei žemo profilio korpusus. Kiekvienas USB 3.0 prievadas gali tiekti iki 5 V / 900 mA, kai kortelė prijungta prie maitinimo šaltinio.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite kompiuterį ir atjunkite jį nuo elektros tinklo. Atidarykite korpusą ir įdėkite kortelę į laisvą PCI Express x1 lizdą (arba x4 / x8 / x16 lizdą, palaikantį x1). Jei reikia, pritvirtinkite žemo profilio laikiklį mažiems korpusams. Prijunkite SATA maitinimo laidą prie kortelės, jei reikia papildomos prievadų galios. Uždarykite korpusą, įjunkite sistemą ir leiskite operacinei sistemai aptikti naują aparatinę įrangą. Įdiekite tvarkykles iš pridedamo kompaktinio disko arba atsisiųskite atnaujintas tvarkykles iš gamintojo svetainės. Įdiegus tvarkykles, išoriniai ir vidinis USB prievadai yra paruošti naudoti.

Rekomendacijos

Nenaudokite trečiosios šalies svetainės „Drivers-Download“, nurodytos spausdintame vadove; ši svetainė nėra susijusi su gamintoju ir buvo piktnaudžiaujama sukčiavimui. Vietoj to gaukite tvarkykles iš „InLine“ svetainės arba patikimų šaltinių. Įsitikinkite, kad kortelės SATA maitinimo jungtis yra prijungta, kai maitinate daug energijos naudojančius USB įrenginius, kad būtų užtikrintas stabilus 5 V / 900 mA išėjimas kiekvienam prievadui.
