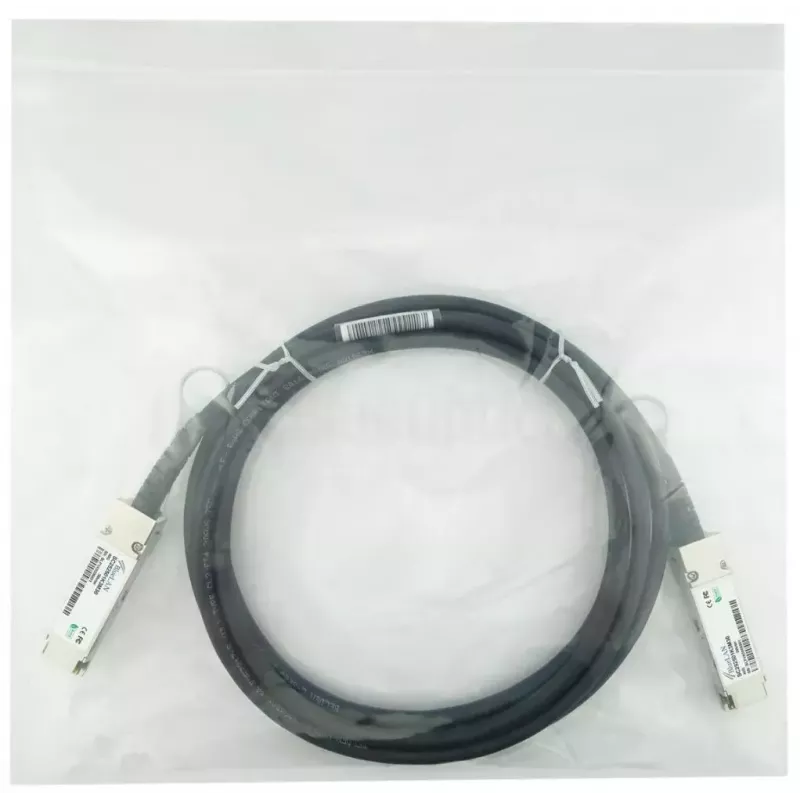

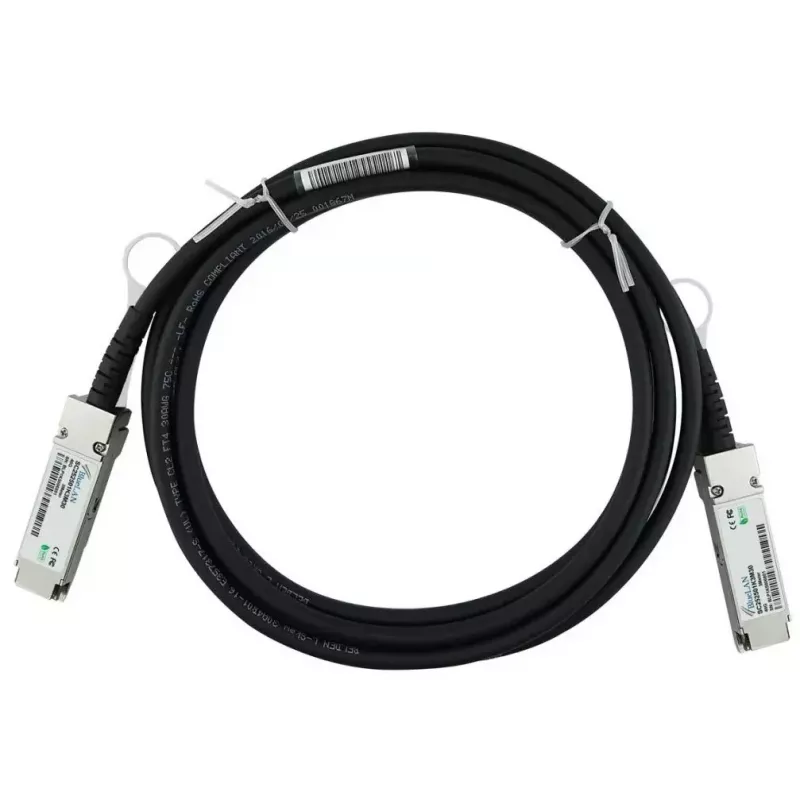

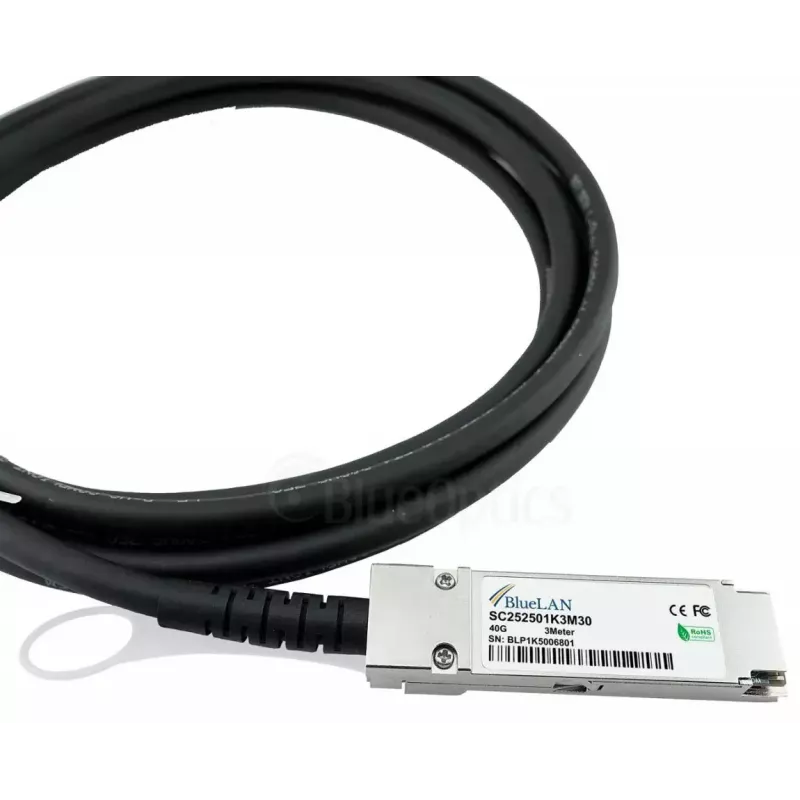

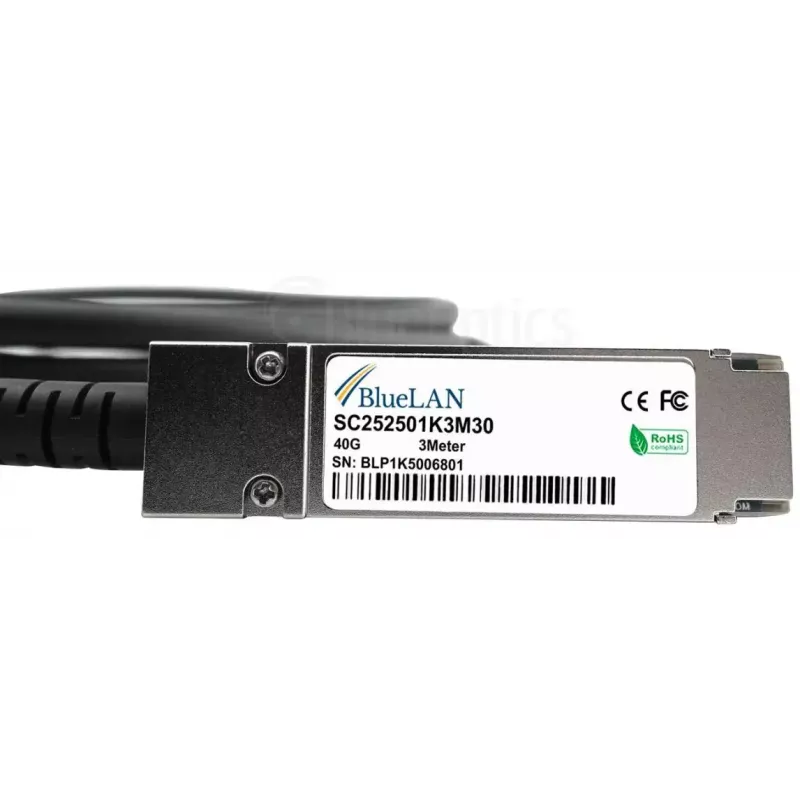

“InfiniBand”/šviesolaidinis kabelis “BlueOptics X66100-1-BL” 1 m QSFP

"BlueOptics X66100-1-BL" 1 m QSFP kabelis yra mėlynas "InfiniBand"/šviesolaidinio stiliaus tiesioginio prijungimo jungtis, skirta trumpojo nuotolio, didelio pralaidumo ryšiams duomenų centruose ir stelažų aplinkoje. Su QSFP jungtimis abiejuose galuose ir 1 metro ilgiu, šis kabelis palaiko 40 Gbps klasės perdavimą, skirtą jungiklių, serverių ir saugojimo įrangos sujungimui, kai reikalingas mažas vėlinimas ir patikimas signalo vientisumas. Jis skirtas diegimams, kurie atitinka MSA fizinius ir elektrinius QSFP jungčių reikalavimus, ir tinka kaip tiesioginio prijungimo dvilaidis sprendimas gretimų stelažų jungtims.

Privalumai

Šis kabelis siūlo kompaktišką, mažo vėlinimo jungtį su nuspėjamu našumu didelio tankio tinkluose. Kaip pasyvus tiesioginio prijungimo variantas, jis pasižymi mažu energijos suvartojimu, paprasta konstrukcija ir mažesniu gedimų dažniu, palyginti su aktyviais optiniais siųstuvais-imtuvais. Pagamintas iš pramoninių standartinių komponentų ir atitinkantis bendrus QSFP bei 40GBase-CR4 elektrinius parametrus, jis užtikrina pastovų pralaidumą Ethernet, FCoE, Fiber Channel ir InfiniBand protokolams iki 40 Gbps 1 m atstumu.

Tinka

• Trumpojo nuotolio jungtims tarp gretimų stelažų arba viename stelaže
• 40G jungtims nuo stelažo viršuje esančių jungiklių prie serverių ar saugyklų
• Didelio našumo skaičiavimo klasteriams, naudojantiems InfiniBand arba Ethernet tinklus
• Duomenų centrų aplinkai, reikalaujančiai mažo vėlinimo, didelio tankio kabelių infrastruktūros

Pagrindinės specifikacijos

• Jungties tipas: QSFP į QSFP (keturių mažo formos faktoriaus jungiamųjų modulių)
• Ilgis: 1 metras
• Palaikomas duomenų perdavimo greitis: iki 40 Gbps
• Kabelio tipas: pasyvus tiesioginio prijungimo dvilaidis / trumpojo nuotolio varinis mazgas
• Laido skersmuo: 30 AWG
• Palaikomi perdavimo protokolai: Ethernet, FCoE, Fiber Channel, InfiniBand
• Konstrukcija: sukurta atitikti MSA elektrinius ir mechaninius QSFP jungčių reikalavimus

Kaip naudoti

Įdiekite "BlueOptics X66100-1-BL" įkišdami QSFP jungtį į kiekvieno įrenginio QSFP prievadą, kol užsifiksuos fiksatorius; įsitikinkite, kad abu galai tinkamai įstatyti ir fiksatorius užsirakino. Nutieskite 1 m kabelį vengdami aštrių lenkimų ir per didelio įtempimo; išlaikykite rekomenduojamą minimalų lenkimo spindulį 30 AWG dvilaidžiams mazgams. Jungdami įrangą, patvirtinkite, kad abu įrenginiai palaiko pasyvius 40GBase-CR4 tiesioginio prijungimo dvilaidžius kabelius ir kad jų QSFP prievadai yra įjungti ir sukonfigūruoti norimam protokolui ir greičiui.

Rekomendacijos

Kad veikimas būtų patikimas, prieš diegiant patikrinkite programinės įrangos ir aparatinės įrangos suderinamumą su pasyviais QSFP tiesioginio prijungimo kabeliais savo jungikliuose, serveriuose ar saugojimo sistemose. Nenaudokite kabelio kitose nei trumpojo nuotolio srityse; ilgesniems atstumams rinkitės aktyvius optinius modulius arba šviesolaidinius siųstuvus-imtuvus, suderinamus su jūsų platforma.
