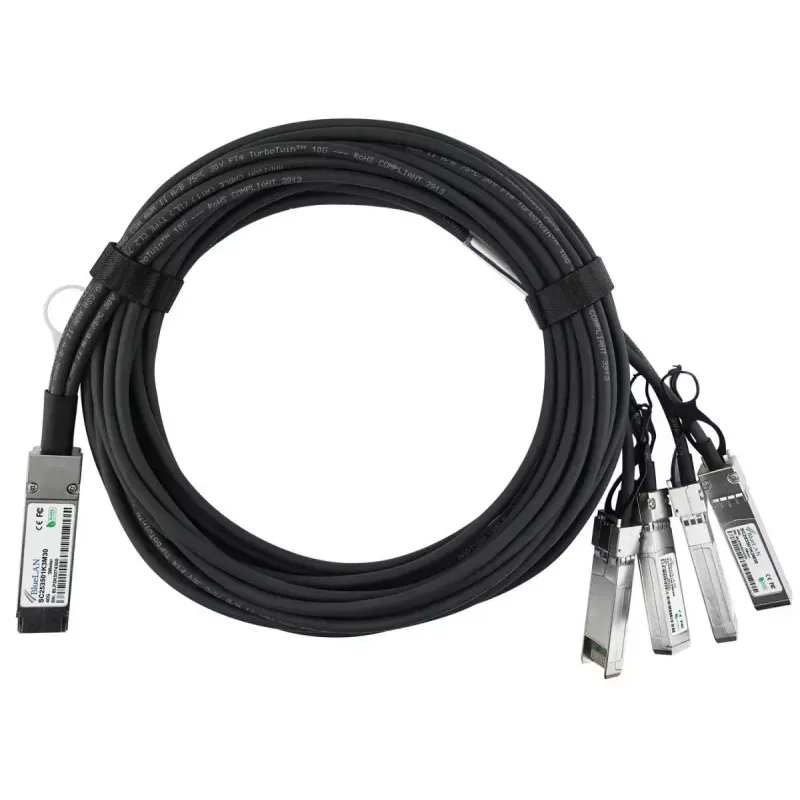

InfiniBand / šviesolaidinis kabelis BlueOptics SFPPQSFP30-01-BL 1 m 4xSFP+ QSFP

„BlueOptics SFPPQSFP30-01-BL“ yra 1 m ilgio „InfiniBand“ / šviesolaidinis tiesioginio prijungimo kabelis su QSFP į 4×SFP+ atšaka. Sukurtas trumpojo nuotolio, didelės spartos jungtims stelažuose ir gretimose stelažų porose, šis kabelis palaiko 40GBase-CR4 ir 4×10GBASE-CR elektrinį perdavimą per 30 AWG dviejų ašių laidininką. Pasyvi konstrukcija užtikrina mažą energijos suvartojimą ir mažą delsą, kartu užtikrindama patikimą ryšį tarp komutatorių, maršrutizatorių, saugojimo sistemų ir kitų tinklo įrenginių, priimančių QSFP į SFP+ tiesioginio prijungimo nuorodas.

Privalumai

Šis kabelis užtikrina kelių protokolų palaikymą, įskaitant Ethernet, Fibre Channel, FCoE ir InfiniBand, iki 40 Gbps 1 m nuorodoje, atitikdamas MSA mechanines ir elektrines specifikacijas. QSFP į 4×SFP+ konfigūracija siūlo lanksčią prievadų konsolidaciją ir paprastą diegimą „Top-of-Rack“ ir gretimų stelažų scenarijuose. Pagamintas iš kokybiškų dviejų ašių laidininkų ir pramonės standartų komponentų, šis įrenginys yra „plug-and-play“ pasyvus DAC, mažinantis energijos sąnaudas ir delsą, lyginant su aktyviais variniais ar optiniais siųstuvais-imtuvais trumpiems atstumams.

Tinka

• „Top-of-Rack“ ir gretimų stelažų didelio tankio komutatorių jungtims
• Serverio prie komutatoriaus ar komutatoriaus prie komutatoriaus agregacijai 40 G ar 4×10 G greičiu
• Saugojimo sistemų nuorodoms ir SAN ryšiui naudojant Fibre Channel ar FCoE
• „InfiniBand“ jungtims skaičiavimo klasteriuose

Pagrindinės specifikacijos

• Ilgis: 1 metras
• Jungties tipas: QSFP į 4×SFP+
• Palaikomi duomenų perdavimo greičiai: iki 40 Gbps (40GBase-CR4 / 4×10GBASE-CR)
• Kabelio tipas: pasyvus dviejų ašių varinis, 30 AWG
• Energijos suvartojimas: pasyvus (apie 0,1 W tipinis poveikis sistemos lygiu)
• Atitiktis: MSA suderinami elektriniai ir mechaniniai formos faktoriai

Kaip naudoti

Įkiškite QSFP galą į QSFP palaikantį prievadą, o keturis SFP+ galus – į atitinkamus tikslinio įrenginio SFP+ prievadus, užtikrindami, kad abu įrenginiai palaiko pasyvius QSFP į 4×SFP+ tiesioginio prijungimo kabelius ir pasirinktą perdavimo protokolą. Patikrinkite nuorodos greitį ir juostų atvaizdavimą pagrindinio įrenginio programinėje įrangoje ar komutatoriaus OS ir patvirtinkite, kad šviesos diodai ar valdymo sąsajos praneša apie aktyvią nuorodą. Daugelyje platformų papildomos konfigūracijos, išskyrus prievado greičio ir protokolo nustatymus, nereikia; su kabeliu elkitės laikydami už jungčių, venkite staigių lenkimų ar per didelio tempimo.

Rekomendacijos

Patikimam veikimui naudokite kabelį rekomenduojamais atstumais tarp stelažų (trumpojo nuotolio taikymams) ir užtikrinkite, kad prijungta aparatinė įranga oficialiai palaiko pasyvius QSFP į 4×SFP+ tiesioginio prijungimo dviejų ašių kabelius. Venkite mažų lenkimo spindulių, laikykite kabelį atokiau nuo šilumos šaltinių ir vadovaukitės komutatoriaus ar serverio gamintojo nurodymais dėl pasyvių DAC suderinamumo ir programinės įrangos reikalavimų, kad būtų užtikrintas visas funkcionalumas.
