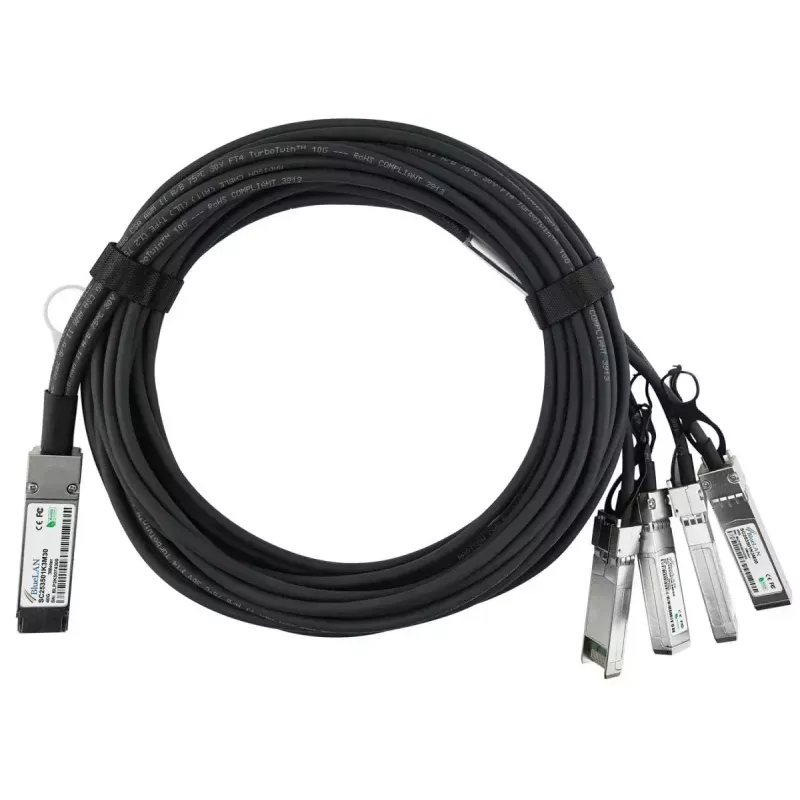

InfiniBand / šviesolaidinis kabelis BlueOptics SFPPQSFP28-05-BL 5 m QSFP 4xSFP+

BlueOptics SFPPQSFP28-05-BL yra 5 m ilgio InfiniBand / šviesolaidinis tiesioginio prijungimo kabelis su QSFP jungtimi viename gale ir keturiomis SFP+ jungtimis kitame. Sukurtas trumpojo nuotolio didelės spartos jungtims stelažuose ir tarp gretimų stelažų, šis pasyvus dviejų laidų tipo mazgas palaiko kelių linijų jungtis ir yra skirtas naudoti ten, kur reikalingas kompaktiškas, mažo vėlinimo varinis arba suderinamas sprendimas. Kištukinė-kištukinė konfigūracija užtikrina paprastą jungiamumą tarp komutatorių, maršruto parinktuvų, saugojimo sistemų ir kitos įrangos, palaikančios QSFP prie 4×SFP+ tiesioginio prijungimo jungtis.

Privalumai

Kabelis palaiko apibendrintą linijos greitį iki 40 Gbit/s per 5 m atstumą, naudojant QSFP prie 4×SFP+ topologiją, tinkamą InfiniBand, Ethernet ir susijusiems protokolams, kai pagrindinė įranga palaiko pasyvius tiesioginio prijungimo sprendimus. Jo 26 AWG laidininko dydis ir MSA standartą atitinkantis formos faktorius užtikrina prognozuojamas elektrines charakteristikas trumpojo nuotolio sujungimams. Pasyvi konstrukcija reiškia, kad pačiam kabeliui nereikia išorinio maitinimo, todėl sumažėja energijos suvartojimas ir sumažėja gedimų taškų. Suderinamumo testavimas ir kokybiškų komponentų naudojimas prisideda prie stabilaus veikimo ir ilgo tarnavimo laiko.

Tinka

• Trumpojo nuotolio sujungimai duomenų centrų stelažuose ir tarp gretimų stelažų
• 40GBase-CR4 ir 4×10GBASE-CR taikmenys, kai reikalingas QSFP prie 4×SFP+ jungiamumas
• Didelio našumo skaičiavimo ir InfiniBand tinklo jungtys
• Jungtys tarp komutatorių, maršruto parinktuvų ir saugojimo sistemų, palaikančių pasyvius DAC mazgus

Pagrindinės specifikacijos

• Kabelio ilgis: 5 metrai
• Jungtis A: QSFP (kištukinė)
• Jungtis B: 4 × SFP+ (kištukinė)
• Maksimali apibendrinta duomenų perdavimo sparta: iki 40 Gbit/s per 5 m liniją (4×10G linijos)
• Kabelio tipas: pasyvus tiesioginio prijungimo dviejų laidų tipo varinis mazgas
• Laidininko storis: 26 AWG
• Formos faktorius: MSA standartą atitinkantis QSFP prie 4×SFP+ atšakojimas

Kaip naudoti

Įstatykite QSFP galą į pagrindinio įrenginio QSFP prievadą, o keturis SFP+ galus – į atitinkamus priimančios įrangos SFP+ prievadus, arba atvirkščiai, priklausomai nuo sistemos konstrukcijos. Įsitikinkite, kad abu įrenginiai oficialiai palaiko pasyvias QSFP prie 4×SFP+ tiesioginio prijungimo jungtis ir numatytą protokolą (pavyzdžiui, 40GBase-CR4 arba 4×10GBASE-CR). Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo, išlaikydami ilgį nurodytose 5 m ribose, kad būtų užtikrintas patikimas signalo vientisumas. Pačiam kabeliui nereikia papildomo maitinimo ar siųstuvų-imtuvų modulių; linijos konfigūracijai gali prireikti pagrindinės įrangos nustatymų ar programinės įrangos, atpažįstančios pasyvius DAC ryšius.

Rekomendacijos

Prieš montuodami patikrinkite suderinamumą su konkrečiu komutatoriaus, maršruto parinktuvo ar saugojimo įrenginio modeliu ir po prijungimo išbandykite liniją. Geriausiems rezultatams naudokite kabelį trumpiems stelažo-stelažo arba stelažo vidaus sujungimams iki 5 m, venkite ankštų lenkimų prie jungčių ir patvirtinkite, kad tinklo prievadai sukonfigūruoti numatytam apibendrintam linijos greičiui ir protokolui.
