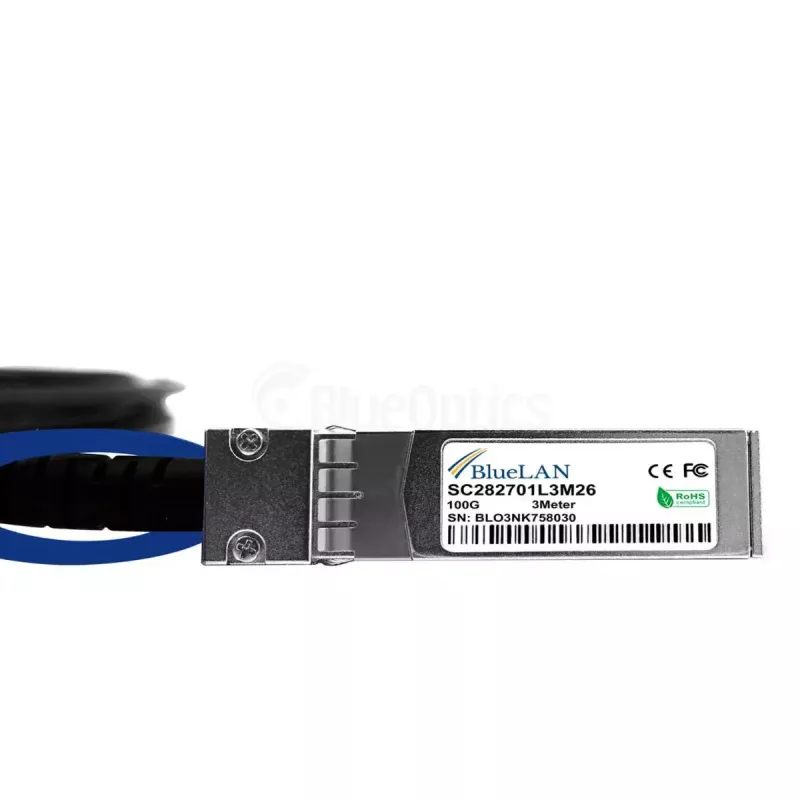

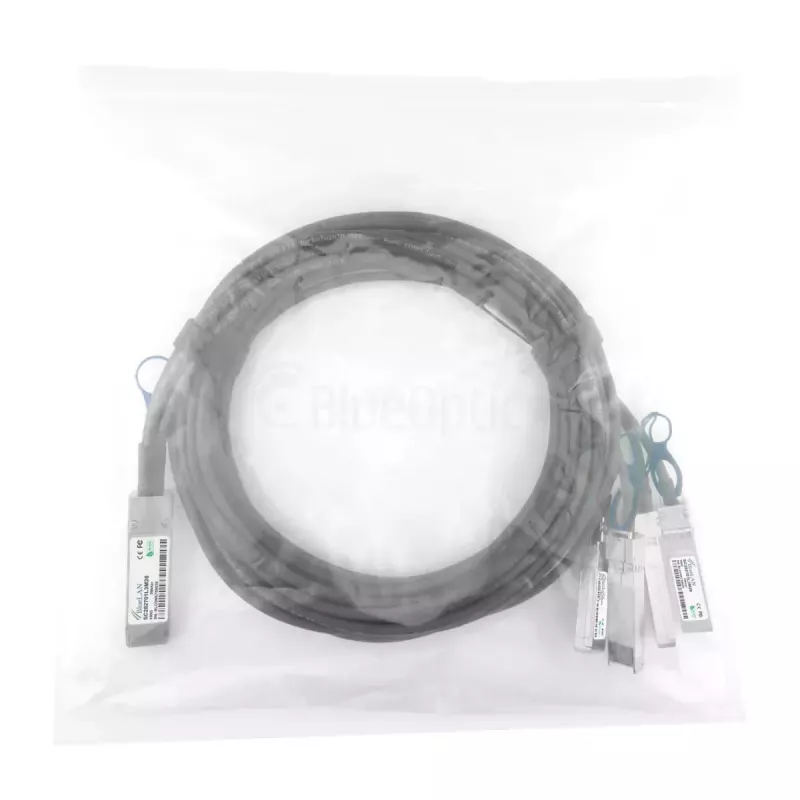

InfiniBand/šviesolaidinis kabelis BlueOptics Q28-4S28-DAC-1M-AT-BL 1m QSFP28 4xSFP28 kištukas/kištukas

„BlueOptics Q28-4S28-DAC-1M-AT-BL“ yra 1 metro ilgio pasyvus tiesioginio prijungimo kabelis (DAC) su QSFP28 jungtimi viename gale ir keturiomis SFP28 jungtimis kitame, skirtas trumpojo nuotolio, sparčiosioms „InfiniBand“ ir „Ethernet“ jungtims. Jis palaiko 100GBase-CR4 arba 4x25GBASE-CR elektrines sąsajas ir yra skirtas naudoti jungtims tarp stelažų ir stelažo viduje, kur reikalinga maža delsa ir didelis pralaidumas. Kabelis pagamintas pagal MSA reikalavimus atitinkančius formos faktorius, naudojama 26 AWG „twinax“ konstrukcija, tinkama profesionaliai duomenų centrų įrangai, kuri priima QSFP28 į 4xSFP28 atšakojamuosius DAC.

Privalumai

Šis „BlueOptics“ QSFP28 į 4xSFP28 DAC užtikrina mažos delsos, mažai energijos naudojančias jungtis trumpiems atstumams be aktyvių siųstuvų-imtuvų. Pasyvi „twinax“ konstrukcija sumažina energijos suvartojimą ir gedimo tikimybę, palyginti su aktyviais optiniais moduliais. Atšakojamoji konstrukcija leidžia vieną 100G prievadą padalyti į keturis nepriklausomus 25G kanalus, kad būtų galima lanksčiai išdėstyti tinklo topologijas. MSA reikalavimus atitinkančios mechaninės ir elektrinės charakteristikos užtikrina suderinamumą su pagrindinėmis komutatorių, maršrutizatorių ir saugojimo platformomis, palaikančiomis QSFP28 atšakojamuosius DAC.

Tinka

• Jungtims tarp stelažų ir gretimų stelažų spartiesiems ryšiams duomenų centruose
• QSFP28 komutatoriaus prievadų prijungimui prie kelių 25G SFP28 prievadų
• Trumpojo nuotolio „InfiniBand“ ir „Ethernet“ programoms (100GBase-CR4 / 4x25GBASE-CR)
• Didelio tankio „top-of-rack“ diegimui ir serverių tarpusavio jungtims

Pagrindinės specifikacijos

• Kabelio tipas: Pasyvus „twinax“ tiesioginio prijungimo kabelis (DAC)
• Ilgis: 1 metras
• Jungtis A: QSFP28 (kištukas)
• Jungtis B: 4 × SFP28 (kištukas)
• Palaikomi protokolai: 100GBase-CR4 ir 4×25GBASE-CR (Ethernet), suderinama su „InfiniBand“ signalais
• Laido skerspjūvis: 26 AWG
• Formos faktorius: QSFP28 atšakojimas į 4×SFP28, atitinka MSA
• Tipinis naudojimas: trumpojo nuotolio, stelažų / tarpstelažinės jungtys su maža delsa

Kaip naudoti

Įdiekite kabelį, įkišdami QSFP28 galą į 100G QSFP28 prievadą, o keturis SFP28 galus – į atitinkamus 25G SFP28 prievadus, užtikrindami, kad kiekviena jungtis spragtelėtų į vietą. Patvirtinkite, kad pagrindinė aparatinė įranga palaiko pasyvius QSFP28 į 4xSFP28 atšakojamuosius DAC ir kad programinės įrangos ar tvarkyklės nustatymai leidžia veikti numatytais greičiais. Naudokite kabelį jungtims iki 1 metro; venkite lenkti kabelį daugiau nei gamintojo nustatytas minimalus lenkimo spindulys ir užtikrinkite, kad jungtys būtų be dulkių ir šiukšlių.

Rekomendacijos

Patikimam veikimui patikrinkite suderinamumą su savo komutatoriaus, maršrutizatoriaus ar HBA tiekėju ir, jei įmanoma, prieš platų diegimą išbandykite pavyzdį savo aplinkoje. Pritvirtinkite kabelį, kad išvengtumėte jungčių įtempimo, ir palaikykite jūsų tinklo įrangos nurodytas aplinkos darbo temperatūras.
