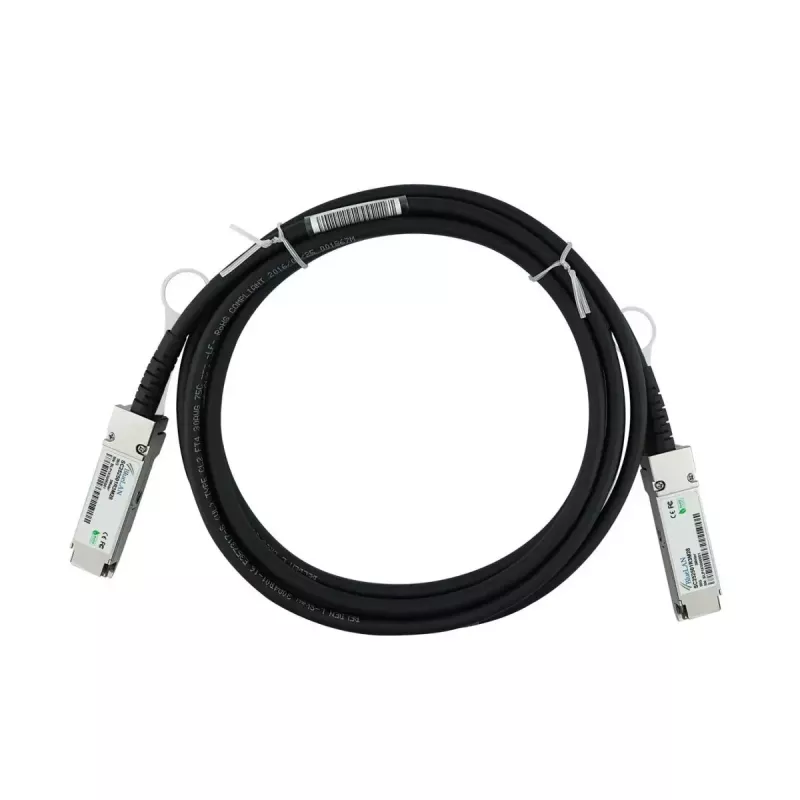

InfiniBand / šviesolaidinis kabelis BlueOptics MCP170L-F001-BL 1 m QSFP vyriškas/vyriškas

BlueOptics MCP170L-F001-BL yra 1 m InfiniBand / šviesolaidinis tiesioginio prijungimo kabelis su QSFP vyriškos-vyriškos jungtimis, skirtas trumpų atstumų, didelės spartos jungtims stelažuose ir gretimų stelažų įrenginiuose. Jame įdiegta 4xFDR (56 Gbps vienai linijai) pasyvi twinax varinė konstrukcija su 28 AWG laidininko kalibru ir atitinka MSA reikalavimus, užtikrinant sąveikumą su pagrindinėmis aparatinės įrangos platformomis, palaikančiomis Originalią Mellanox MCP170L-F001 specifikaciją. Kabelis palaiko įprastus didelio našumo protokolus, įskaitant Ethernet, FCoE, „Fibre Channel“ ir InfiniBand, iki 1 metro atstumu.

Privalumai

Šis 1 m QSFP vyriškas-vyriškas tiesioginio prijungimo kabelis užtikrina mažą delsą ir mažą energijos suvartojimą dėl savo pasyvios twinax konstrukcijos. Jis pagamintas iš atrinktų komponentų iš patikimų tiekėjų ir išbandytas suderinamumui su pagrindinėmis tiekėjų platformomis, o tai prisideda prie ilgo eksploatavimo laiko ir patikimo signalo vientisumo trumpų atstumų, didelio pralaidumo aplinkose. Kompaktiška forma ir QSFP jungčių šeima daro jį tinkamą didelio tankio stelažų diegimui.

Tinka

• Didelio našumo skaičiavimo klasteriams ir InfiniBand tinklams
• Stelažo viršaus ir gretimų stelažų jungiklių tarpusavio jungtims
• Jungiklio su saugykla arba maršruto parinktuvu jungtims duomenų centruose
• Trumpų atstumų 56 Gbps Ethernet, FCoE ir „Fibre Channel“ tarpusavio jungtims

Pagrindinės specifikacijos

• Kabelio tipas: pasyvus twinax varinis tiesioginio prijungimo
• Jungtis: QSFP vyriška — QSFP vyriška
• Ilgis: 1 metras
• Sąsajos agregatas: 4 linijos, iki 56 Gbps vienai linijai (4xFDR)
• Laidininko kalibras: 28 AWG
• Atitiktis: MSA reikalavimus atitinkantis QSFP formos faktorius
• Tipinis energijos suvartojimas: labai mažas (pasyvi konstrukcija)

Kaip naudoti

Įdiekite BlueOptics MCP170L-F001-BL įkišdami kiekvieną QSFP jungtį į jungiamų įrenginių QSFP prievadus, užtikrindami tinkamą orientaciją ir saugų užfiksavimą. Naudokite kabelį trumpų atstumų jungtims stelažuose arba tarp gretimų stelažų. Prieš diegdami patvirtinkite, kad prijungti įrenginiai palaiko pasyvius tiesioginio prijungimo twinax kabelius ir 4xFDR/56 Gbps signalizaciją. Jokių papildomų siųstuvų-imtuvų ar maitinimo šaltinių nereikia, nes kabelis yra pasyvus.

Rekomendacijos

Nutieskite kabelį vengdami staigių lenkimų ir mechaninės įtampos; išlaikykite aparatinės įrangos tiekėjo rekomenduojamus lenkimo spindulius ir venkite tiesti kabelį per šilumos šaltinius. Siekiant didžiausio suderinamumo, prieš plataus masto diegimą patikrinkite, ar jūsų jungiklių, maršruto parinktuvų ar saugojimo sistemų programinė ir aparatinė įranga palaiko pasyvius QSFP DAC.
