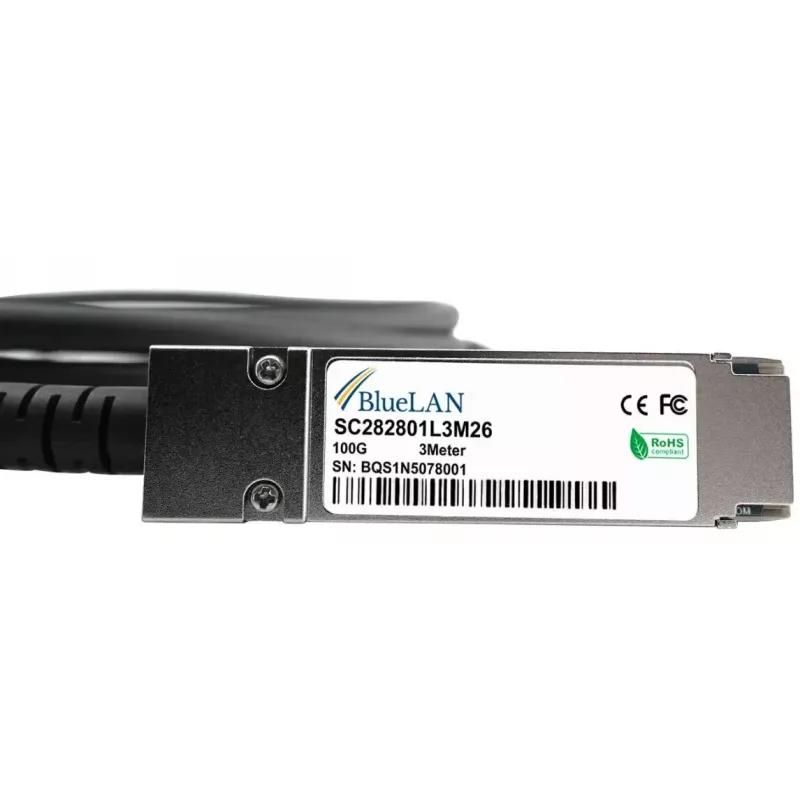

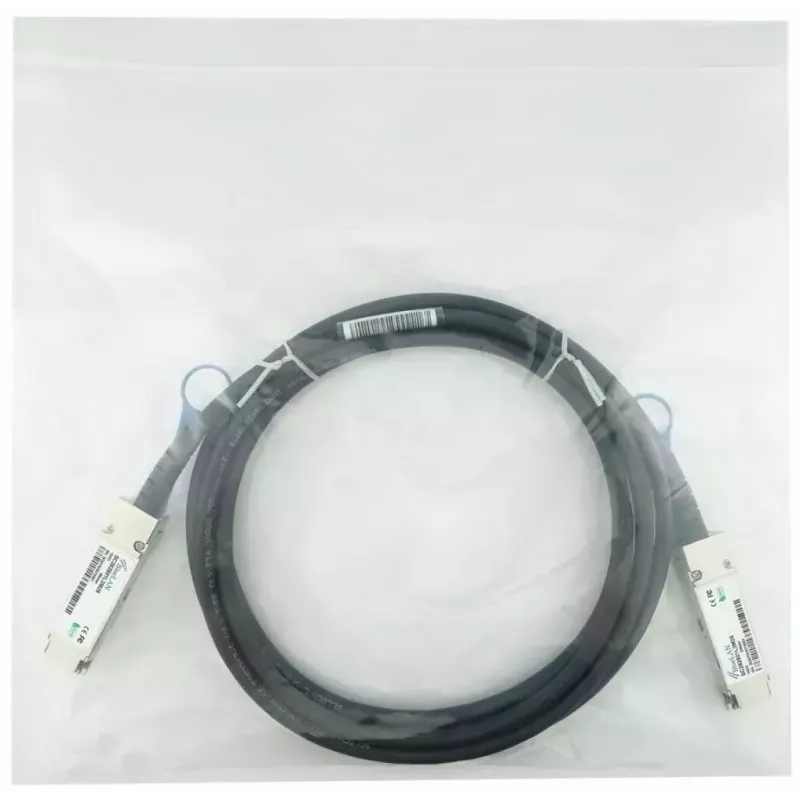

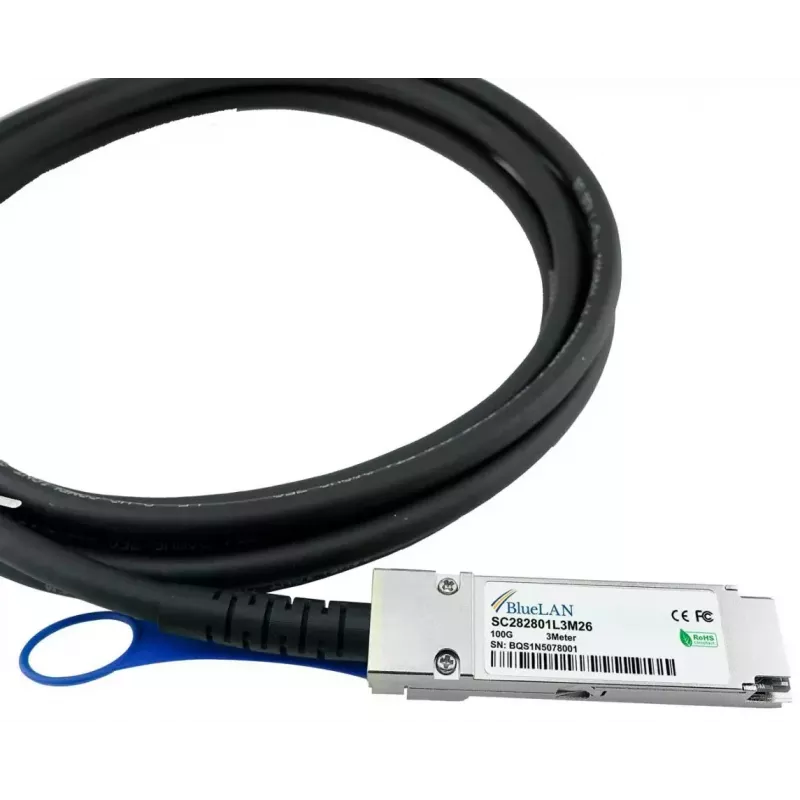

InfiniBand / šviesolaidinis kabelis BlueOptics CBL-NTWK-0942-MQ28C25M-BL 3 m QSFP28 vyriškas / vyriškas

„BlueOptics CBL-NTWK-0942-MQ28C25M-BL“ yra 3 m ilgio „InfiniBand“ / šviesolaidinis kabelis su QSFP28 vyriškomis jungtimis abiejuose galuose. Sukurtas trumpojo nuotolio, didelės spartos jungtims, šis kabelis palaiko 100GBase-CR4 elektrinį signalų perdavimą per tiesioginio prijungimo dviejų ašių varinę konstrukciją ir tinka jungtims stelažų viduje bei tarp gretimų stelažų duomenų centrų aplinkoje. Kabelis sukurtas taip, kad atitiktų MSA reikalavimus ir būtų suderinamas su techninės įrangos platformomis, priimančiomis QSFP28–QSFP28 tiesioginio prijungimo kabelius.

Privalumai

Šis 3 m QSFP28 tiesioginio prijungimo kabelis užtikrina mažos delsos ir mažos galios parinktį trumpojo nuotolio 100 Gbps jungtims. Pasyvi dviejų ašių varinė konstrukcija užtikrina paprastą įrengimą ir mažiau gedimo taškų, palyginti su aktyviaisiais moduliais. 26 AWG laidininko dydis ir MSA atitinkanti konstrukcija garantuoja nuspėjamą elektrinį veikimą ir platų suderinamumą su komutatoriais, maršruto parinktuvais ir saugojimo sistemomis, palaikančiomis QSFP28 DAC.

Tinka

• 100 Gbps trumpojo nuotolio sujungimams serverių stelažų viduje ir tarp gretimų stelažų
• Didelio našumo skaičiavimo („InfiniBand“ ir „Ethernet“) tinklų sujungimams
• Jungtims tarp komutatorių, komutatoriaus–serverio ar komutatoriaus–saugojimo sistemų, kai palaikomas QSFP28 DAC
• Duomenų centro „top-of-rack“ ir „spine-leaf“ diegimams su trumpais kabelių trasomis

Pagrindinės specifikacijos

• Kabelio ilgis: 3 metrai
• Jungties tipas: QSFP28 vyriška–QSFP28 vyriška
• Palaikomas linijos greitis: iki 100 Gbps (atitinka 100GBase-CR4)
• Kabelio tipas: pasyvus tiesioginio prijungimo dviejų ašių varinis
• Laidininko dydis: 26 AWG
• Pritaikymai: „Ethernet“, FCoE, „Fibre Channel“ ir „InfiniBand“ trumpais atstumais

Kaip naudoti

Įdiekite kabelį sulygiuodami kiekvieną QSFP28 jungtį su atitinkamu QSFP28 prievadu savo įrenginiuose ir įkišdami, kol jungtis užsifiksuos. Naudokite kabelį trumpojo nuotolio tiesioginėms jungtims tarp QSFP28 palaikančių prievadų; įsitikinkite, kad abu galiniai taškai palaiko pasyviojo DAC veikimą ir norimą protokolą („Ethernet“, FCoE, „Fibre Channel“ ar „InfiniBand“). Venkite staigių lenkimų ir per didelės apkrovos kabeliui; laikykitės įrangos gamintojo rekomenduojamo minimalaus lenkimo spindulio, kad išsaugotumėte signalo vientisumą.

Rekomendacijos

Prieš diegdami patikrinkite suderinamumą su savo komutatoriaus, serverio ar saugojimo sistemos tiekėju ir, kai įmanoma, išbandykite pavyzdinę jungtį, kad patvirtintumėte ryšio mokymą, greitį ir protokolo veikimą. Nutieskite kabelį taip, kad sumažintumėte lenkimą ir mechaninį įtempimą, ir venkite artumo prie stiprių elektromagnetinių trikdžių šaltinių optimaliam veikimui užtikrinti.
