InfiniBand / šviesolaidinis kabelis BlueOptics 49Y7886-BL 1 m QSFP 4xSFP+

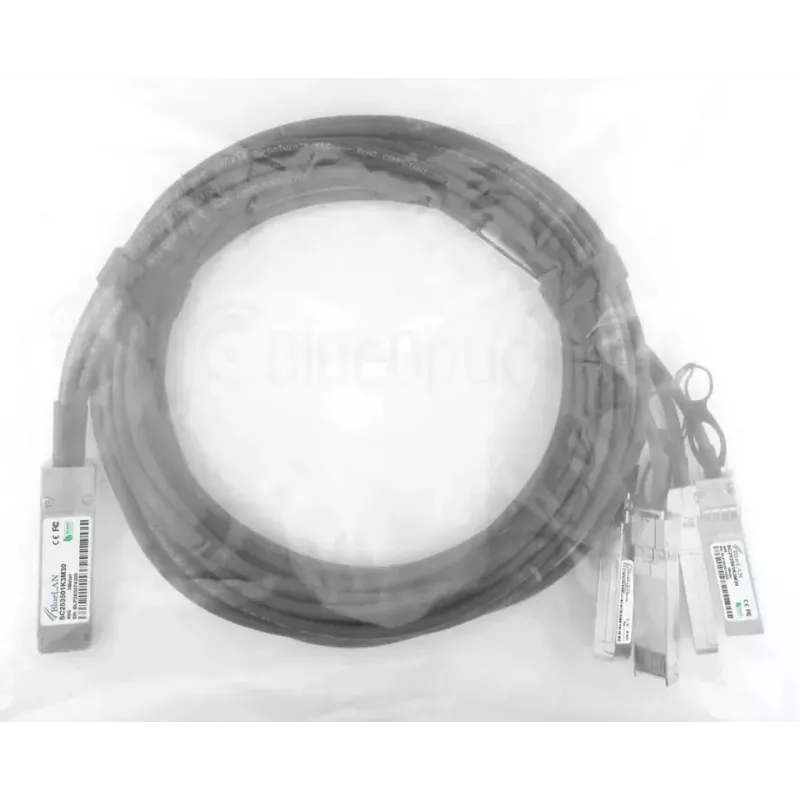

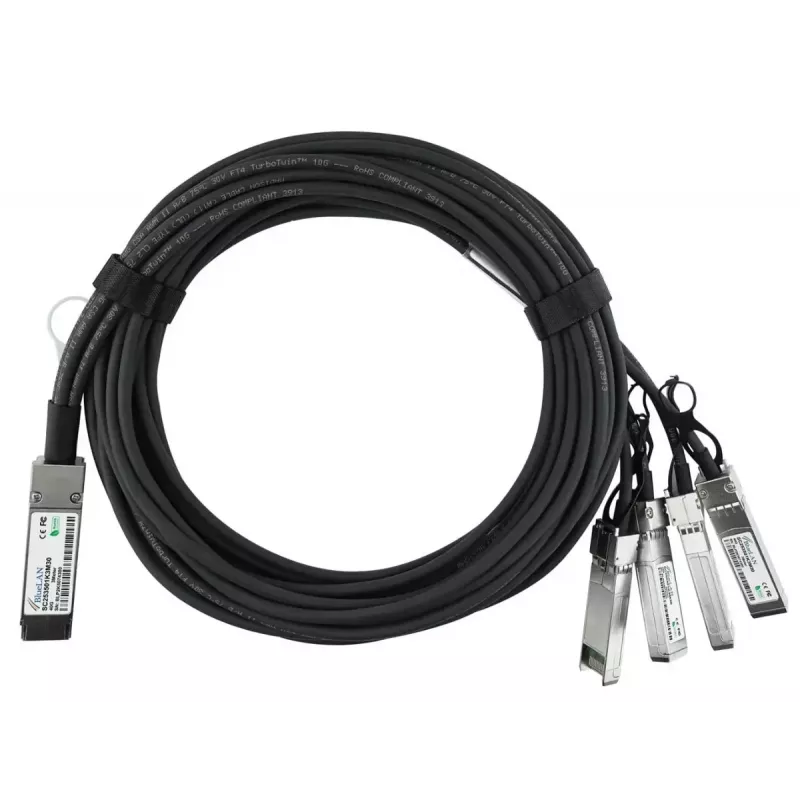

„BlueOptics 49Y7886-BL“ yra 1 m ilgio „InfiniBand“ / šviesolaidinis tiesioginio prijungimo kabelis su QSFP jungtimi viename gale ir keturiomis SFP+ jungtimis kitame. Sukurtas trumpojo nuotolio, didelės spartos jungtims stovuose ir tarp gretimų stovų, šis kabelis palaiko 40GBase-CR4 ir 4×10GBase-CR elektrinį perdavimą ir yra suderinamas su aparatinės įrangos platformomis bei siųstuvais-imtuvais, priimančiais QSFP–4×SFP+ DAC jungtis. Kabelis yra pasyvus dvigubos ašies varinis tipas su 30 AWG laidininkais ir atitinka MSA gaires dėl formos faktoriaus ir signalų atvaizdavimo.

Privalumai

Šis 1 m QSFP–4×SFP+ kabelis užtikrina kompaktišką, mažos delsos jungtį trumpojo nuotolio sujungimams duomenų centruose. Kaip pasyvus tiesioginio prijungimo kabelis, jam nereikia papildomo maitinimo ar aktyvios elektronikos standartiniam 10G juostos veikimui, todėl sumažėja energijos suvartojimas ir šilumos išskyrimas. Konstrukcija atitinka pramonės MSA specifikacijas ir naudoja aukštos kokybės komponentus, siekiant užtikrinti patikimą signalo vientisumą ir pastovų veikimą Ethernet, FCoE ir InfiniBand aplinkose iki 40 Gbit/s nurodytu atstumu.

Tinka

• Didelio tankio komutatorių tarpusavio jungtims stovų viduje
• Serverio–komutatoriaus ir saugyklos–komutatoriaus trumpojo nuotolio jungtims
• Agregavimo prievadams, kuriems reikia QSFP į kelias SFP+ juostas
• Aplinkoms, naudojančioms 40GBase-CR4 arba 4×10GBase-CR elektrines sąsajas

Pagrindinės specifikacijos

• Kabelio ilgis: 1 metras

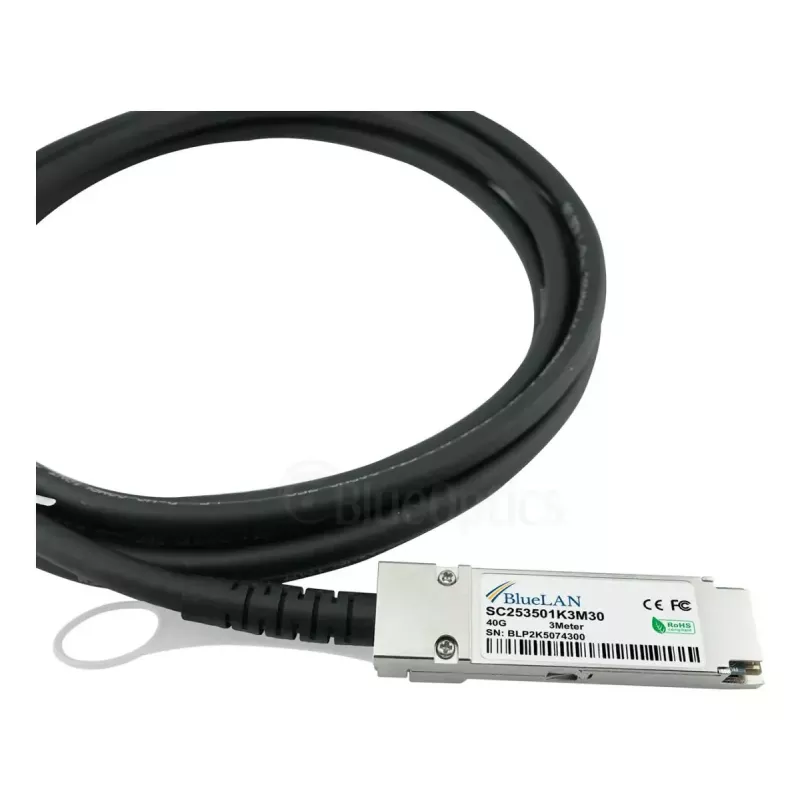

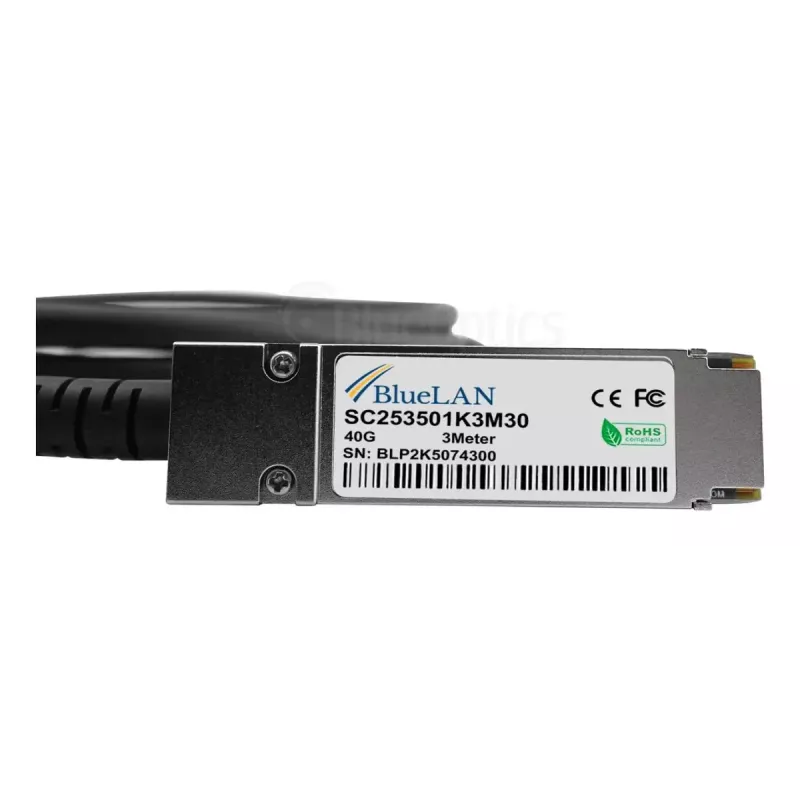

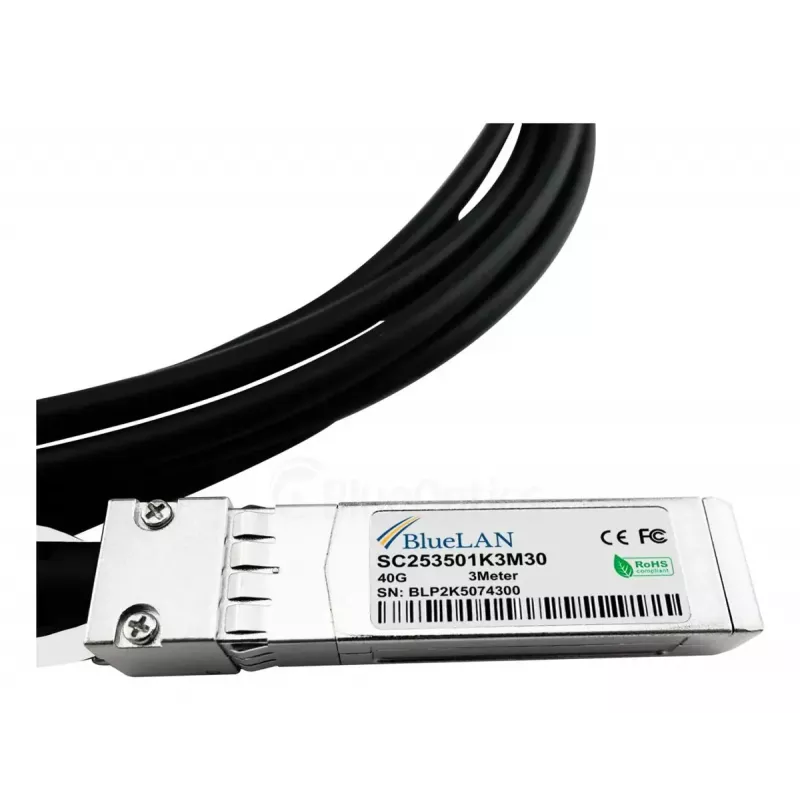

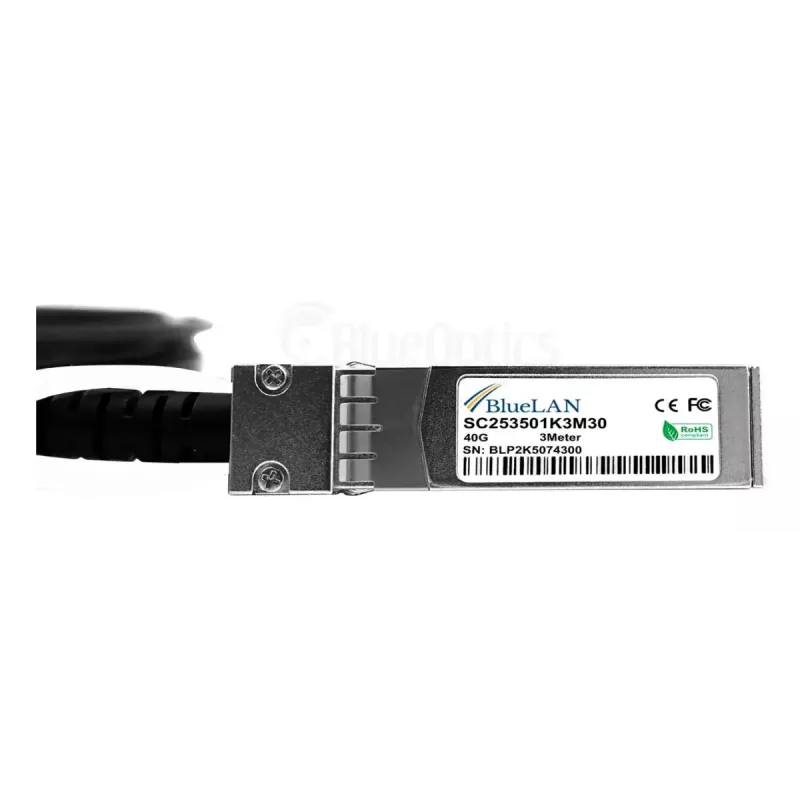

• Jungčių tipai: QSFP (vienas galas) į 4×SFP+ (kitas galas)
• Perdavimo tipas: pasyvus dvigubos ašies varinis tiesioginio prijungimo kabelis
• Palaikomi protokolai: 40GBase-CR4, 4×10GBase-CR, Ethernet, FCoE, InfiniBand
• Laidininko storis: 30 AWG
• MSA atitinkantis QSFP ir SFP+ kontaktų atvaizdavimas
• Tipinis naudojimo atvejis: trumpojo nuotolio, stovo vidaus ir gretimų stovų jungtys

Kaip naudoti

Įdiekite kabelį, įkišdami QSFP jungtį į suderinamą QSFP prievadą, o keturias SFP+ jungtis – į atitinkamus tikslinių įrenginių SFP+ prievadus. Įsitikinkite, kad abu galai yra visiškai įstatyti ir kad prijungti įrenginiai palaiko pasyvų QSFP–4×SFP+ DAC veikimą bei numatytą protokolą (pavyzdžiui, 40GBase-CR4 arba 4×10GBase-CR). Pasyviam veikimui nereikia išorinio maitinimo ar siųstuvo-imtuvo modulių. Po prijungimo patikrinkite ryšio būseną ir greitį per prijungtų įrenginių valdymo sąsajas.

Rekomendacijos

Naudokite šį kabelį trumpoms, stacionarioms jungtims stovų viduje arba tarp gretimų stovų; venkite tiesti jį ilguose kabelių loveliuose ar dideliais atstumais, kur silpninimas ir signalo vientisumo reikalavimai viršija jo konstrukciją. Prieš diegdami patvirtinkite aparatinės įrangos suderinamumą su įrenginio gamintojo dokumentacija, o po įdiegimo atlikite ryšio testą.
