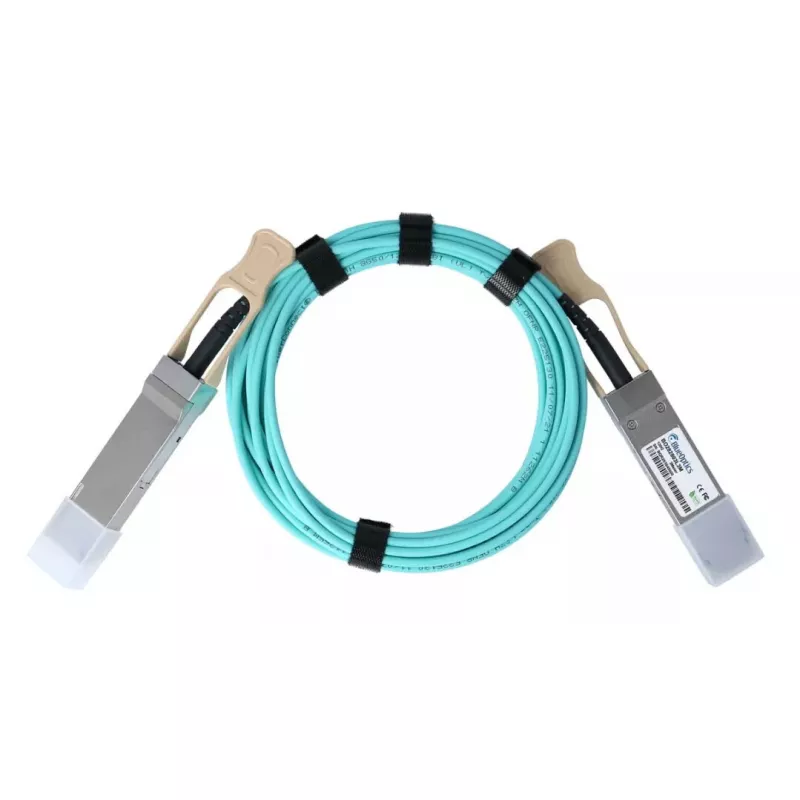

InfiniBand / šviesolaidinis kabelis BlueOptics 470-ABOB-BO QSFP28 AOC 10 m Aqua

„BlueOptics 470-ABOB-BO QSFP28 AOC“ yra 10 m Aqua spalvos aktyvus optinis kabelis (AOC), skirtas didelės spartos „InfiniBand“ ir šviesolaidiniams ryšiams. Kabelis turi QSFP28 jungtis abiejuose galuose, palaiko 100GBASE-SR4 suderinamą perdavimą ir yra skirtas mažos delsos, didelio pralaidumo jungtims duomenų centruose ir didelio našumo skaičiavimo aplinkose. Jo aktyvi optinė konstrukcija perduoda ir priima optinius signalus per integruotus siųstuvus-imtuvus, o Aqua spalvos apvalkalas palengvina identifikavimą tankioje kabelių aplinkoje.

Privalumai

AOC konstrukcija užtikrina ilgo nuotolio, didelio pralaidumo jungtis su mažais elektromagnetiniais trukdžiais, nes optinis perdavimas yra atsparus EMT. Pagamintas pagal MSA reikalavimus atitinkančias QSFP28 formos faktoriaus specifikacijas, kabelis turi integruotus optinius ir elektroninius komponentus, parinktus dėl stabilumo ir ilgesnio eksploatavimo laiko. Integruota skaitmeninės diagnostikos (DDM/DOM) funkcija leidžia realiuoju laiku stebėti parametrus, tokius kaip temperatūra, siuntimo / priėmimo galia ir maitinimo įtampa, kai tai palaiko priimančioji įranga. Aqua spalva ir 10 m ilgis leidžia praktiškai išvedžioti kabelius serverių stovuose ir tarp jų.

Tinka

• Didelio našumo skaičiavimo klasteriams ir GPU jungtims
• Duomenų centrų „top-of-rack“ ir „end-of-row“ jungtims
• 100 Gb/s jungtims tarp komutatorių ir tarp komutatoriaus bei serverio
• Saugojimo masyvams ir SAN jungtims, kurioms reikia mažos delsos
• Aplinkoms, kurioms reikia atsparumo elektromagnetiniams trukdžiams

Pagrindinės specifikacijos

• Kabelio ilgis: 10 m
• Kabelio tipas: Aktyvus optinis kabelis (AOC)
• Jungties tipas: QSFP28 į QSFP28
• Nominali duomenų perdavimo sparta: 100 Gb/s (suderinama su 100GBASE-SR4)
• Spalva: Aqua
• Palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM), kai priimančioji įranga palaiko šią funkciją

Kaip naudoti

Įsitikinkite, kad abu priimančiosios įrangos prievadai palaiko QSFP28 modulius ir reikiamą 100GBASE-SR4 protokolą. Sulygiuokite QSFP28 jungties fiksatorius su prievadu ir įkiškite, kol fiksatorius užsifiksuos; patikrinkite, ar mechaninis ir optinis sujungimas yra patikimas. Norėdami naudoti DDM/DOM stebėjimą, įjunkite diagnostikos ataskaitas priimančiosios įrangos sistemos valdymo sąsajoje, jei palaikoma. Išveskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės mažiausio lenkimo spindulio, nurodyto stovo ar kabelių valdymo sistemoje, kad išlaikytumėte optinį našumą.

Rekomendacijos

Imkite AOC už jungčių korpusų ir netraukite už kabelio apvalkalo. Įrenkite švarioje aplinkoje ir laikykite jungčių galus apsaugotus iki galutinio prijungimo. Patikrinkite priimančiosios įrangos suderinamumą ir, jei įmanoma, patikrinkite ryšio būseną bei DDM/DOM telemetriją po įrengimo, kad patvirtintumėte numatomus siuntimo / priėmimo galios ir temperatūros parametrus.
