InfiniBand / šviesolaidinis kabelis BlueOptics 0231A0AL-3C-BL 1 m SFP+ SFP+ DAC juoda

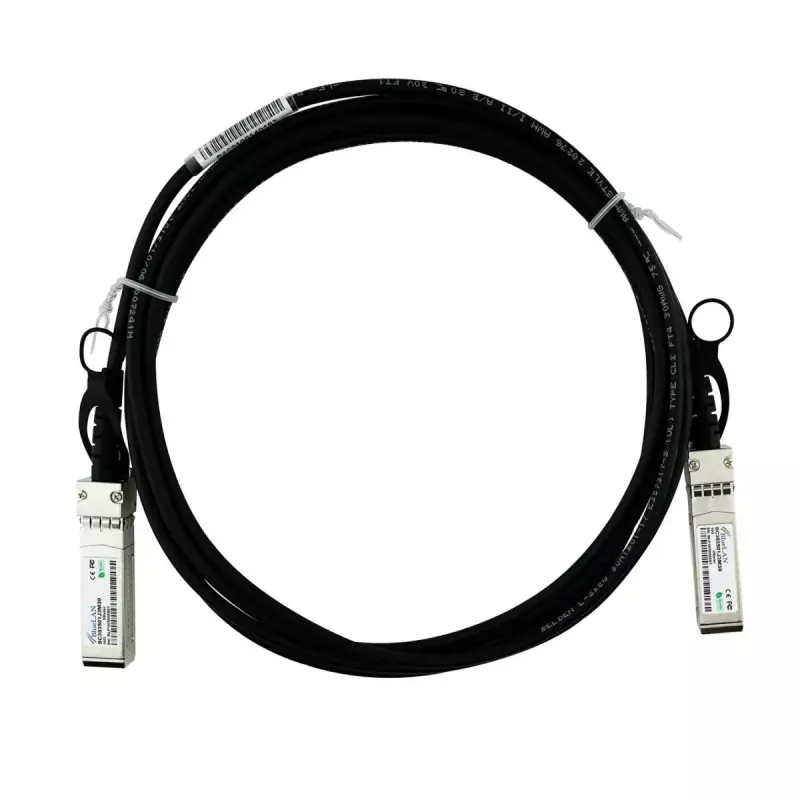

„BlueOptics 0231A0AL-3C-BL“ yra 1 m ilgio tiesioginio prijungimo kabelis (DAC) su SFP+ į SFP+ jungtimis, skirtas 10G ryšio linijoms stelažų viduje ir tarp gretimų stelažų. Tai pasyvus bendraašis varinis sprendimas, suderinamas su standartiniais SFP+ prievadais ir palaikantis Ethernet, Fibre Channel over Ethernet (FCoE) bei InfiniBand programas iki 10 Gbit/s 1 metro atstumu. Kabelis skirtas trumpojo nuotolio sparčiajam ryšiui tarp komutatorių, maršrutizatorių, saugyklų sistemų ir kitos duomenų centro įrangos, palaikančios SFP+ pasyvius DAC.

Privalumai

Šis pasyvus DAC pasižymi mažomis energijos sąnaudomis ir maža delsa, palyginti su aktyviais optiniais siųstuvais-imtuvais, todėl tinkamas tankiems stelažų įrenginiams, kur reikalingos trumpos elektrinės jungtys. Pagamintas pagal pramonės MSA standartą atitinkančius matmenis iš aukštos kokybės bendraašių laidininkų (30 AWG), jis užtikrina stabilų 10G našuma palaikomiems protokolams. Pasyvi konstrukcija sumažina komponentų sudėtingumą ir galimus gedimo taškus, o suderinamumo testavimas garantuoja tinkamą veikimą su pagrindinėmis aparatinės įrangos platformomis, priimančiomis SFP+ tiesioginio prijungimo kabelius.

Tinka

• Trumpojo nuotolio 10G serveris–komutatorius arba komutatorius–komutatorius jungtims stelažų viduje
• Tiesioginio prijungimo linijoms tarp gretimų stelažų duomenų centruose
• Didelės spartos saugyklų junglumui ir SAN linijoms, naudojant FCoE arba Fibre Channel
• InfiniBand ar kitoms 10G tinklo programoms, kuriose palaikomi SFP+ pasyvūs DAC

Pagrindinės specifikacijos

• Jungties tipas: SFP+ į SFP+ (kištukas/kištukas)
• Kabelio tipas: Pasyvus bendraašis varis (DAC)
• Ilgis: 1 m
• Duomenų perdavimo sparta: iki 10 Gbit/s
• Laido skerspjūvis: 30 AWG
• Palaikomos programos: Ethernet, FCoE, Fibre Channel, InfiniBand
• Atitiktis: MSA reikalavimus atitinkanti mechaninė ir elektrinė sąsaja

Kaip naudoti

Įkiškite vieną SFP+ kištuką į pirmojo įrenginio SFP+ prievadą, o kitą kištuką – į antrojo įrenginio SFP+ prievadą. Įsitikinkite, kad abu įrenginiai palaiko pasyvius SFP+ tiesioginio prijungimo bendraašius kabelius ir kad sukonfigūruoti linijos nustatymai (sparta ir protokolas) atitinka numatytą naudojimą. Pasyviam DAC nereikia išorinio maitinimo ar siųstuvų-imtuvų modulių; linijos derinimą ir protokolo valdymą atlieka prijungta aparatinė įranga. Po įdiegimo patikrinkite linijos būseną ir klaidų skaitiklius įrenginio valdymo sąsajoje.

Rekomendacijos

Naudokite šį 1 m pasyvų SFP+ DAC trumpiems atstumams stelažų viduje arba tarp gretimų stelažų, kad ekonomiškai efektyviai užmegztumėte 10G jungtis. Venkite staigių lenkimų ir per didelės mechaninės apkrovos kabeliui bei jungtims; laikykitės gamintojo rekomenduojamo lenkimo spindulio. Patvirtinkite aparatinės įrangos suderinamumą su savo komutatoriaus ar serverio tiekėju ir patikrinkite liniją po įdiegimo, kad užtikrintumėte stabilų veikimą.
