„Icy Dock ExpressSlot Elite“ sąsajos plokštė MB842MP-B – PCIe karšto keitimo 2,5 colio diskų įlankos adapteris, juoda/sidabrinė

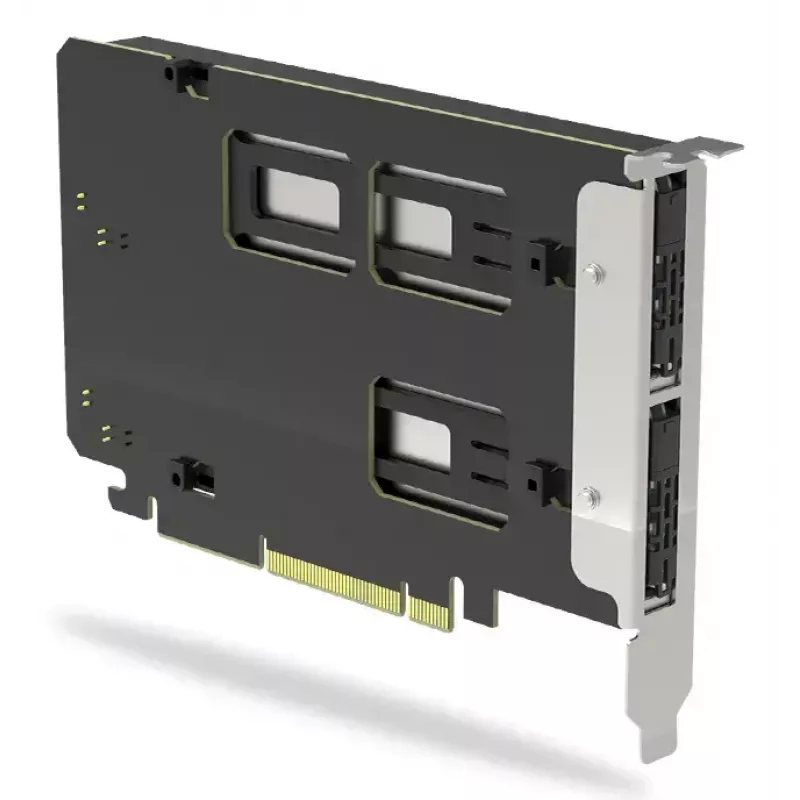

„Icy Dock ExpressSlot Elite“ vidinis PCIe 5.0 į M.2 adapteris paverčia darbalaukio ar serverio PCIe pagrindinio įrenginio lizdą į dvi išimamas M.2 NVMe diskų įlankas. Sukurtas PCIe 5.0, adapteris palaiko iki 128 Gbit/s pralaidumą ir yra atgaliniu būdu suderinamas su PCIe 4.0 ir 3.0. Jo kompaktiška metalinė konstrukcija (171 × 120,8 × 21,6 mm) su juoda ir sidabrine apdaila tinka standartiniams išplėtimo lizdams ir užtikrina PCIe maitinamą, bekabelį sprendimą, skirtą integruoti sparčiąją M.2 NVMe atmintį į darbo stotis ir serverius.

Privalumai

„ExpressSlot Elite“ užtikrina tiesioginį PCIe ryšį, kad būtų pasiektas mažos delsos ir didelio pralaidumo NVMe našumas, pašalinant išorinius kabelius ir galimus trikdžius. Berankiai išimami diskų dėklai pagreitina SSD keitimą ir techninę priežiūrą, o EMI įžeminimo ir antivibracinė technologija apsaugo diskus nuo statinės elektros ir mechaninių smūgių. Adapterio PCIe maitinimo konstrukcija ir pridedama šiluminė tarpinė palaiko patikimą veikimą ir supaprastina montavimą ankštose ar kelių įlankų konfigūracijose.

Tinka

• Aukšto našumo darbo stotims ir staliniams kompiuteriams, kuriems reikalingas NVMe spartinimas
• Serveriams ir atminties įrenginiams, kuriems reikalingos karšto keitimo M.2 įlankos
• AI/ML mokymo sistemoms ir daug duomenų apdorojantiems skaičiavimo mazgams
• Turinio kūrimo įrenginiams ir vaizdo montavimo sistemoms su didelėmis darbo sritimis
• IT priežiūros aplinkose, kuriose reikia dažnai keisti diskus

Pagrindinės specifikacijos

• Sąsaja: PCIe pagrindinio įrenginio į M.2 NVMe išvestį
• PCIe karta: suderinama su PCIe 5.0; atgaliniu būdu suderinama su PCIe 4.0 ir 3.0
• Maksimalus pralaidumas: 128 Gbit/s
• Palaikomi lizdo pločiai: x8/x16 (norint pasiekti abu diskus, reikalingas PCIe bifurkavimas)
• Suderinamumas su diskais: M.2 NVMe dydžiai 2230, 2242, 2260, 2280, 22110
• Diskų įlankos: du išimami M.2 dėklai su berankiu montavimu
• Mechaniniai matmenys: 171 × 120,8 × 21,6 mm

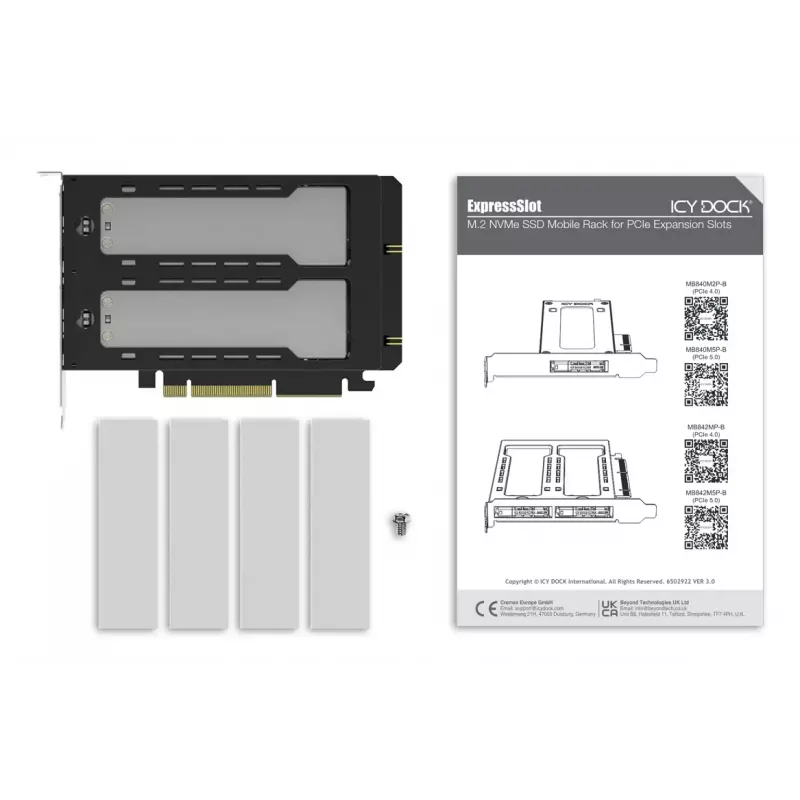

• Aušinimas: pridedama šiluminė tarpinė šilumos išsklaidymui
• Apsaugos funkcijos: EMI įžeminimas, antivibracinė technologija (AVT)
• Maitinimas: maitinamas per PCIe lizdą (nereikia išorinių kabelių)
• Spalva: juoda ir sidabrinė

Kaip naudoti

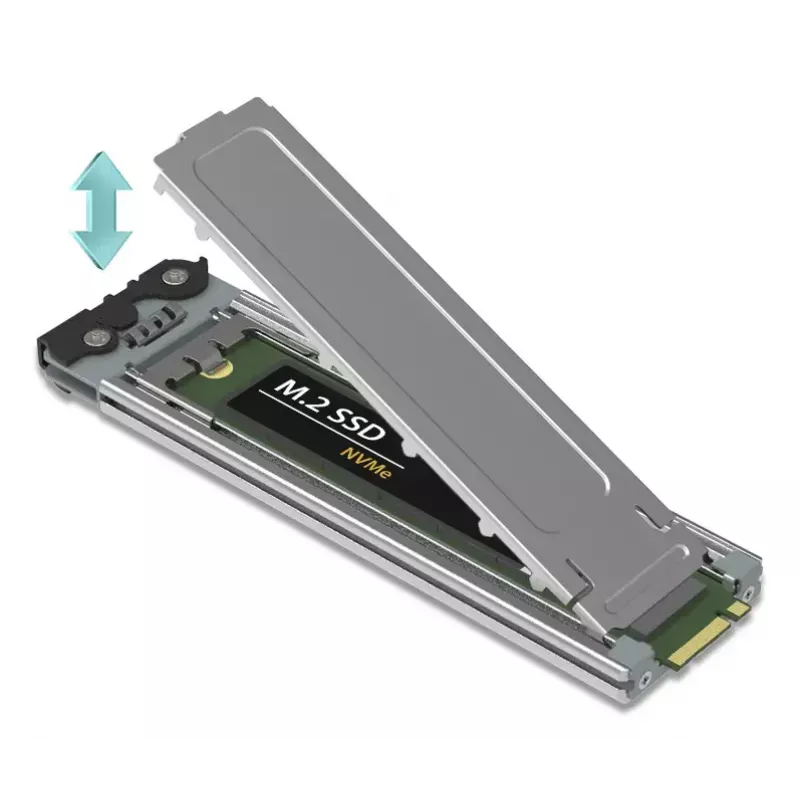

Įdiekite „ExpressSlot Elite“ į laisvą PCIe x8 arba x16 lizdą pagrindinėje sistemoje, kuri palaiko reikiamą PCIe kartą ir bifurkavimo nustatymus. Išimkite disko dėklą, įdėkite palaikomo ilgio M.2 NVMe SSD, pritvirtinkite jį dėklo berankiu mechanizmu ir vėl įstumkite dėklą atgal į adapterį, kol jis užsifiksuos erelio kabliuko užrakto sistemoje. Jei reikia, sukonfigūruokite pagrindinės plokštės BIOS/UEFI PCIe bifurkavimui, kad abu M.2 įrenginiai būtų matomi operacinei sistemai. Adapteris maitinamas per PCIe, todėl nereikia atskirų maitinimo ar duomenų kabelių.

Rekomendacijos

Siekiant geriausio šiluminio našumo, naudokite pridedamą šiluminę tarpinę ir užtikrinkite pakankamą korpuso oro srautą. Prieš diegdami patikrinkite, ar pagrindinės plokštės BIOS/UEFI palaiko PCIe 5.0 ir bifurkavimo režimus, o montuodami kelis adapterius greta, pasitarkite su sistemos pardavėju dėl optimalaus lizdo išdėstymo.
