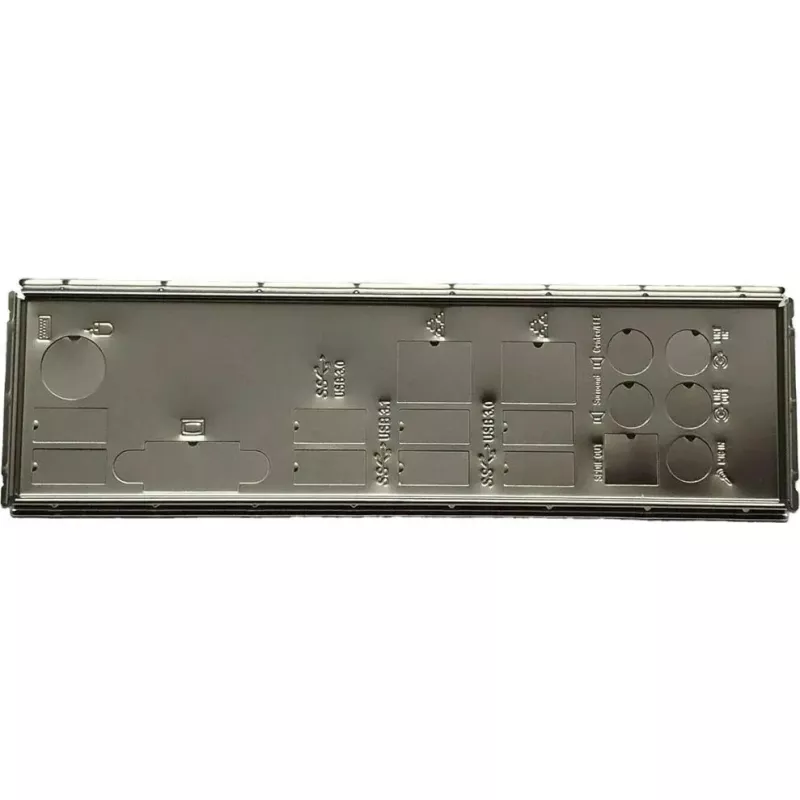

I/O plokštelė Supermicro MCP-260-00118-0N serverių pagrindinėms plokštėms — galinė I/O plokštė

Supermicro MCP-260-00118-0N galinė I/O plokštelė yra atsarginė galinė I/O plokštė, sukurta specialiai suderinamoms Supermicro serverių pagrindinėms plokštėms. Ji turi tikslias išpjovas ir užtikrina pagrindinės plokštės galinių jungčių įžeminimą, tinka standartinėms serverių korpusų galinėms panelėms ir padeda išlaikyti teisingą prievadų išlygiavimą bei apsaugą nuo elektromagnetinių trukdžių (EMI). Plokštė skirta naudoti, kai Originali I/O plokštelė yra pažeista arba dingusi, arba surenkant naują serverį, kad atitiktų pagrindinės plokštės prievadų išdėstymą.

Privalumai

Ši I/O plokštelė pasižymi tiksliomis prievadų išpjovomis, pritaikytomis atitinkamam Supermicro pagrindinės plokštės išdėstymui, užtikrinant, kad jungtys, tokios kaip tinklo, USB, nuoseklioji ir vaizdo, būtų pasiekiamos ir tinkamai išlygintos. Plokštelėje yra įžeminimo liežuvėliai, kurie užtikrina korpuso ir pagrindinės plokštės įžeminimą, padedant mažinti EMI ir užtikrinant stabilų signalų veikimą. Jos formos faktorius atitinka standartinius serverio galinės panelės matmenis, todėl montavimas yra nesudėtingas suderinamuose korpusuose, išlaikant konstrukcinį tvirtumą ir serverio galinės panelės apdailą.

Tinka

• Pažeistos arba dingusios galinės I/O plokštelės keitimui suderinamose Supermicro serverių pagrindinėse plokštėse
• Montuojant arba restauruojant stovo arba bokštinius serverius, kuriems reikia atitinkamo I/O išpjovų išdėstymo
• Tinkamo įžeminimo ir EMI apsaugos serverio I/O prievadams palaikymui

Pagrindinės specifikacijos

• Medžiaga: štampuotas metalas su įžeminimo liežuvėliais korpuso kontaktui
• Formos faktorius: pilno aukščio serverio galinė I/O plokštė, suderinama su standartinėmis korpuso išpjovomis
• Išpjovos: tikslumo angos galiniams prievadams (tinklo, USB, nuosekliajam, vaizdo ir kitoms pagrindinės plokštės specifinėms jungtims)
• Apdaila: laidusis padengimas, užtikrinantis EMI ekranavimą ir atsparumą korozijai
• Montavimas: standartinės varžtų ir fiksavimo vietos patikimam pritvirtinimui prie korpuso galinės panelės

Kaip naudoti

Prieš pradėdami išjunkite serverį ir atjunkite visus maitinimo bei išorinius kabelius. Nuimkite korpuso galinę panelę arba atidarykite korpusą pagal korpuso gamintojo instrukcijas. Sulygiuokite I/O plokštelę taip, kad kiekviena išpjova atitiktų pagrindinės plokštės galinių jungčių išdėstymą, spauskite plokštelę į korpuso angą, kol ji užsifiksuos arba įsistatys į vietą, ir, jei reikia, pritvirtinkite varžtais. Iš naujo sumontuokite pagrindinę plokštę ar jungtis, jei jos buvo išimtos, prijunkite vidinius kabelius ir surinkite korpusą. Įjunkite sistemą ir patikrinkite, ar visi galiniai prievadai yra pasiekiami ir veikia.

Rekomendacijos

I/O plokštelę, jei įmanoma, reikėtų sumontuoti prieš montuojant pagrindinę plokštę, kad būtų užtikrintas teisingas sulygiavimas; įsitikinkite, kad įžeminimo liežuvėliai liečiasi su korpusu, kad būtų išlaikyta EMI apsauga. Jei kuri nors išpjova nesutampa su pagrindinės plokštės prievadais, prieš bandydami montuoti su jėga patikrinkite pagrindinės plokštės modelio suderinamumą. Nenaudojamas plokšteles laikykite antikorozinėje pakuotėje ir nelenkite metalo, kad išsaugotumėte prigludimą ir ekranavimo savybes.
