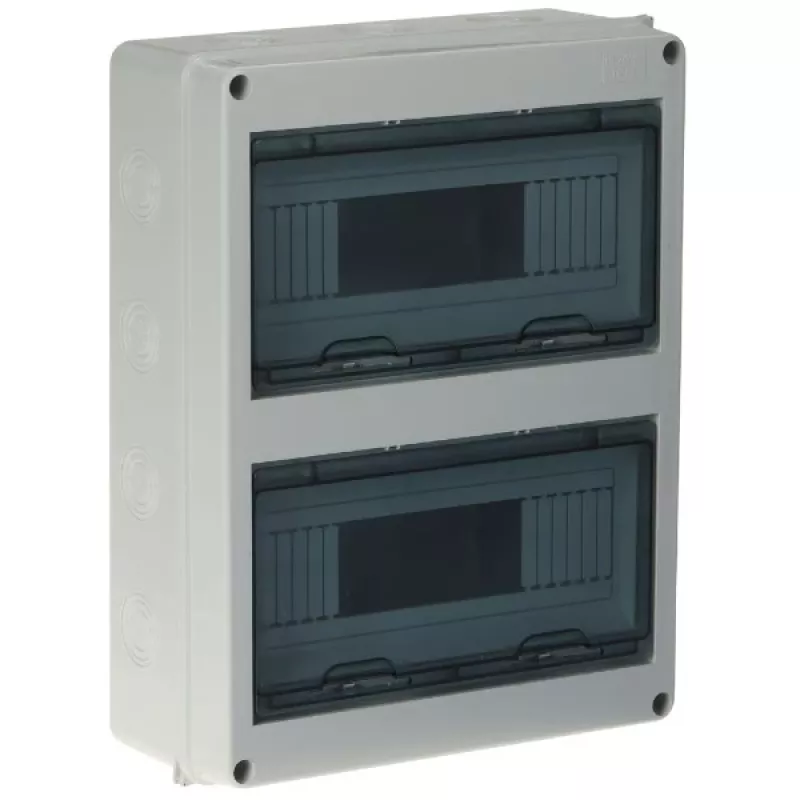

HT-24 Paviršinio montavimo hermetiškai uždaras skirstomasis skydas, 24 moduliai, IP65, pilkas

Elektros instaliacijoms dulkėtoje, drėgnoje ar lauko aplinkoje reikia korpusų, kurie apsaugotų komponentus nuo drėgmės ir mechaninio poveikio. Hermetiškai uždaras skirstomasis skydas HT-24 atitinka šį poreikį su tvariu IP65 korpusu, užtikrinančiu patikimą apsaugą grandinės pertraukikliams, liekamosios srovės įtaisams ir kitai modulinei įrangai sudėtingomis sąlygomis.

Kam jis skirtas

Šis skirstomasis skydas skirtas elektrikams, skydų gamintojams ir patalpų valdytojams, kuriems reikia patikimo paviršinio montavimo korpuso gyvenamosioms, komercinėms ar lengvosios pramonės reikmėms. Jis ypač tinka vietose, kuriose dulkės, purslai ar fizinis kontaktas kelia pavojų elektros komponentams.

Pagrindinės savybės

• 24 modulių talpa, išdėstyta dviem eilėmis po 12, tinka įvairiems DIN bėgio įrenginiams.
• IP65 apsauga nuo dulkių ir vandens srovių, todėl tinka lauko arba plaunamoms zonoms.
• Permatomos polikarbonato durelės leidžia vizualiai apžiūrėti sumontuotą įrangą neatidarant korpuso.
• Atsparumas smūgiams IK07 užtikrina ilgaamžiškumą mechaninių smūgių atveju.
• Pagamintas iš UV spinduliams atsparaus ABS su pilka RAL 7035 spalva, užtikrinančia ilgalaikį spalvos stabilumą.
• Į komplektą įeina du 12 modulių DIN bėgiai ir N+PE gnybtų blokai, skirti greitam montavimui.
• Iš anksto pažymėtos angos viršuje ir apačioje palengvina kabelių įvedimą ir išlaiko korpuso vientisumą.
• Atitinka PN-EN 62208 ir PN-EN 61439-3 standartus tuščiams korpusams ir skirstomiesiems skydams.

Specifikacijos

• Montavimo tipas: paviršinis
• Modulių skaičius: 24
• Eilių skaičius: 2
• Korpuso medžiaga: ABS (akrilnitrilo butadieno stirenas)
• Durelių medžiaga: polikarbonatas (PC), permatomas
• Spalva: pilka (RAL 7035)
• Apsaugos klasė: IP65
• Atsparumas smūgiams: IK07
• Vardinė izoliacijos įtampa (Ui): 500 V AC
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Darbinės temperatūros diapazonas: nuo -25°C iki +60°C
• Įkaitusios vielos bandymas (korpusas): 650°C
• Įkaitusios vielos bandymas (tokių dalių atrama): 850°C
• DIN bėgis: įeina (2 x 12 modulių)
• Gnybtų blokai: N+PE įeina
• Standartų atitiktis: PN-EN 62208, PN-EN 61439-3
• Kabelių įvedimas: iš anksto pažymėtos angos
• Atsparumas UV spinduliams: taip

Patarimai

Renkantis kabelių įvadus ar vamzdžių jungtis, įsitikinkite, kad jie išlaiko IP65 korpuso apsaugą. Naudokite tinkamas sandarinimo poveržles ir priveržkite pagal gamintojo nurodytą sukimo momentą. Lauko instaliacijose apsvarstykite papildomą apsaugą nuo tiesioginių saulės spindulių, kad prailgintumėte polikarbonato durelių tarnavimo laiką, nors ABS korpusas yra atsparus UV spinduliams.
