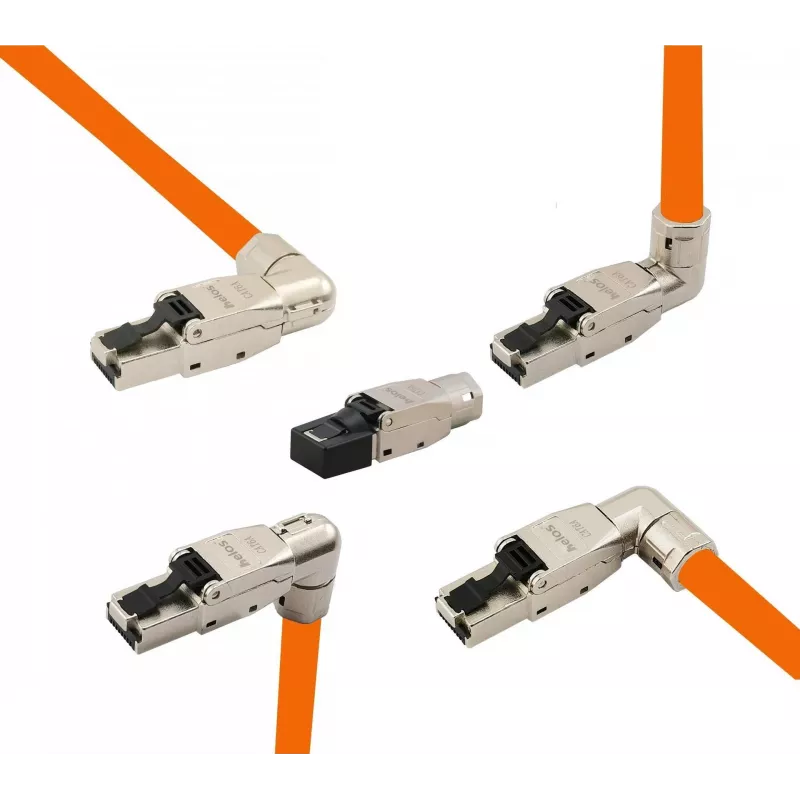

helos Cat 6A RJ45 jungtis 263836 — aukštos kokybės konfigūruojama vietoje, 5 variantai

„helos“ Cat 6A RJ45 jungtis, modelis 263836, yra aukštos kokybės vietoje konfigūruojamas RJ45 kištukas, siūlomas penkių variantų. Sukurta 6A kategorijos kabelių sistemai iki 500 MHz, jungtis yra visiškai ekranuota su auksuotais kontaktais ir pritaikyta laidininkams nuo AWG22 iki AWG26. Cinko lydinio korpusas leidžia surinkinėti be įrankių, o dalis yra suderinama su PoE, PoE+ ir didesnės galios PoE įgyvendinimais. Produktas atitinka atitinkamus kabelių standartus ir yra atitinkantis RoHS 2.0 bei REACH reikalavimus.

Privalumai

Jungtis leidžia atlikti vietos užbaigimą nereikalaujant specialių įrankių ir siūlo greitą bei lanksčią montavimo galimybę struktūrizuotų kabelių sistemų aplinkoje. Visiškas ekranavimas ir auksuoti kontaktai pagerina signalo vientisumą ir atsparumą korozijai. Pritaikymas AWG22–AWG26 laidininkams ir PoE variantams užtikrina suderinamumą su plačiu tinklo kabelių ir maitinimo per Ethernet taikomųjų programų spektru.

Tinka

• Struktūrizuotų kabelių sistemoms biuruose ir komerciniuose pastatuose
• Duomenų centrų ir serverių patalpų sujungimams bei testavimui
• Vietos kabelių užbaigimui ir remontui
• PoE, PoE+ ir didelės galios PoE tinklo diegimui
• Cat 6A linijoms, reikalaujančioms iki 500 MHz našumo

Pagrindinės specifikacijos

• Kategorija: Cat 6A (iki 500 MHz)
• Ekranavimas: visiškai ekranuota
• Kontaktai: auksuoti
• Laidininkų diapazonas: AWG22–AWG26
• Užbaigimo tipas: izoliavimo poslinkio (nupjovimo ir suspaudimo) į RJ45 kištuką
• Korpuso medžiaga: cinko lydinys
• Surinkimas: be įrankių, konfigūruojamas vietoje
• PoE: palaiko PoE, PoE+ ir didesnės galios PoE
• Standartai: ISO/IEC 11801 Ed.2.2:2011-06; DIN EN 50173-1:2011-09; TIA/EIA-568-C.2 (2009-08); IEC 60603-7-5 Ed.1 (12/2008)
• Atitiktis: RoHS 2.0 ir REACH

Kaip naudoti

Nuimkite kabelio apvalkalą iki rekomenduojamo ilgio, išdėstykite poras pagal reikiamą laidų schemą ir įkiškite laidininkus į jungties izoliavimo poslinkio kontaktus. Užbaikite surinkimą uždarydami korpusą, kad pritvirtintumėte laidininkus; be įrankių konstrukcija leidžia patikimai užbaigti be presavimo įrankių. Prieš paleidžiant patikrinkite laidų sujungimą ir vientisumą tinklo testeriu.

Rekomendacijos

Naudokite jungtį su kietais arba vytiniais Cat 6A kabeliais nurodytame AWG diapazone ir prieš galutinį surinkimą patikrinkite tinkamą porų išlygiavimą. Siekiant optimalaus veikimo, išlaikykite kabelio lenkimo spindulius ir ekranavimo vientisumą bei testuokite kiekvieną užbaigtą liniją atitinkama sertifikavimo arba kvalifikavimo įranga.
