HDMI per CAT išplėtimo rinkinys ACT AC7852 — HDMI signalo perdavimas iki 150 m per CAT5e

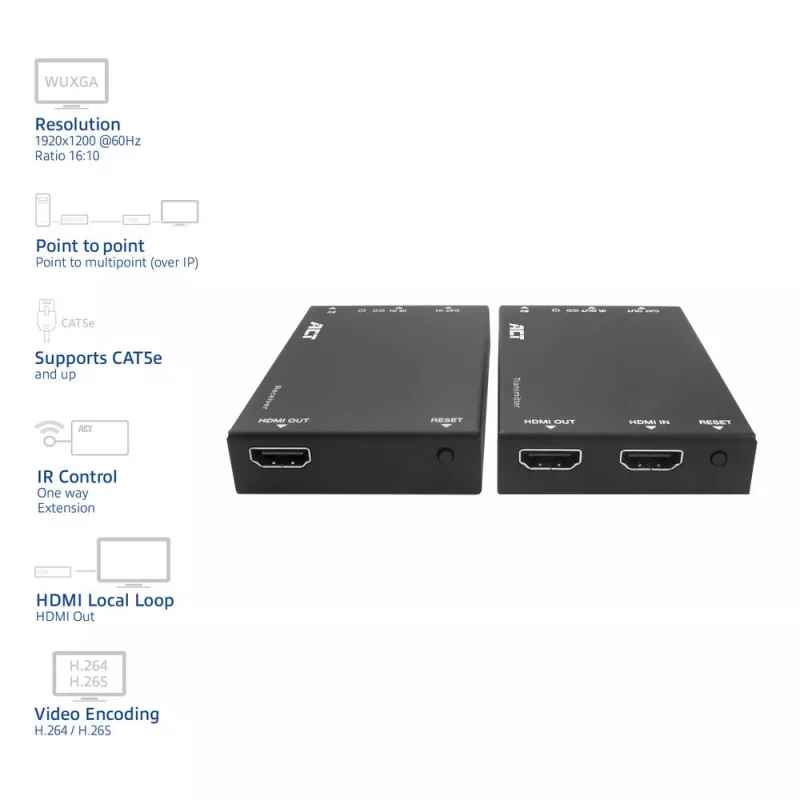

AC7852 HDMI per IP išplėtimo rinkinys leidžia pratęsti HDMI signalą CAT5e ar aukštesnės kategorijos kabeliu iki 150 metrų atstumu (tiesioginis ryšys). Galite prijungti iki 253 imtuvų, kai naudojamas taškas–daug taškų ryšys. Siųstuvo blokas turi HDMI išvestį vietiniam ekranui prijungti. Komplekte yra infraraudonųjų spindulių (IR) siųstuvas ir imtuvas, leidžiantys valdyti šaltinio įrenginį standartiniu nuotolinio valdymo pultu. AC7852 palaiko 1920x1200@60Hz raišką, 16:10 proporciją, EDID kopijavimą, 4:4:4 chrominio signalo atranką, H.265 vaizdo kodavimą ir HDCP 1.4. Išplėtimo rinkinys tiekiamas su tvirtinimo laikikliais.

Pratęskite HDMI signalą iki 150 metrų
AC7852 HDMI išplėtimo rinkinys perduoda HDMI signalą iki 150 metrų atstumu tiesioginiu ryšiu, esant 1920x1200@60Hz raiškai, naudojant CAT5e (ar aukštesnės kategorijos) kabelį. Kai naudojamas tinklo komutatorius tiesioginio arba taškas–daug taškų ryšio atveju, šis komutatorius turi palaikyti 3 lygmens, interneto grupės valdymo protokolą (IGMP) ir daugiaadresį siuntimą.

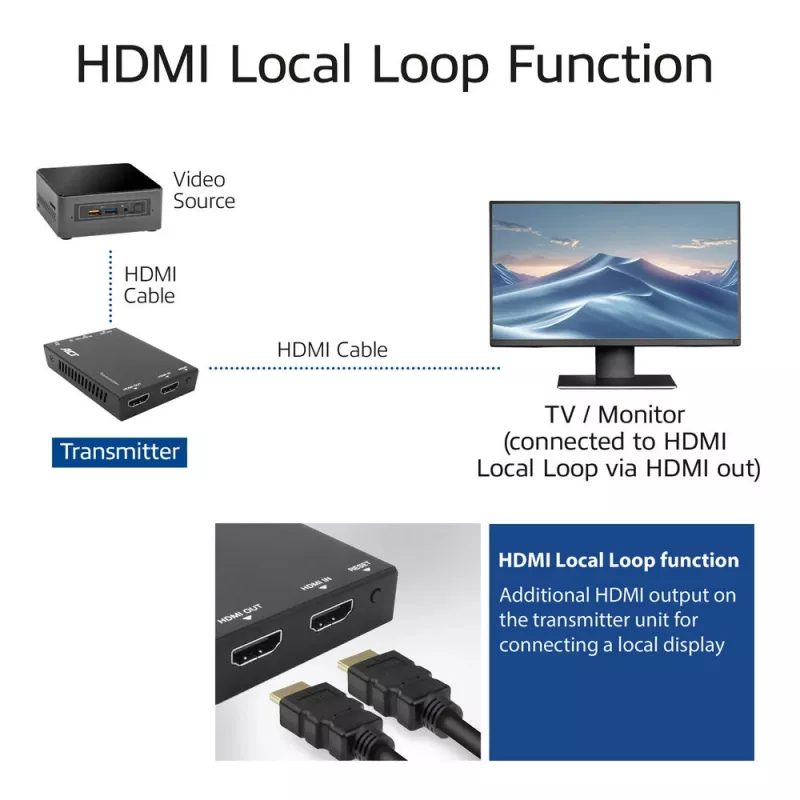

Prijunkite vietinį kilpinį ekraną
Siųstuvo blokas turi papildomą HDMI išvestį vietiniam televizoriui ar monitoriui prijungti. Šaltinio įrenginio turinys gali būti rodomas šalia esančiame televizoriuje ar monitoriuje, prijungtame prie siųstuvo bloko.

EDID kopijavimo funkcija
AC7852 palaiko EDID (išplėstinio ekrano identifikavimo duomenų) kopijavimo funkciją, užtikrinančią, kad raiška būtų teisingai perduota tarp šaltinio įrenginio ir išvesties įrenginių.

Infraraudonųjų spindulių valdymas naudojant pridedamą IR siųstuvą ir imtuvą
Išplėtimo rinkinyje yra infraraudonųjų spindulių siųstuvas ir imtuvas šaltinio įrenginiui valdyti nuotoliniu būdu.

Naudojimo scenarijai

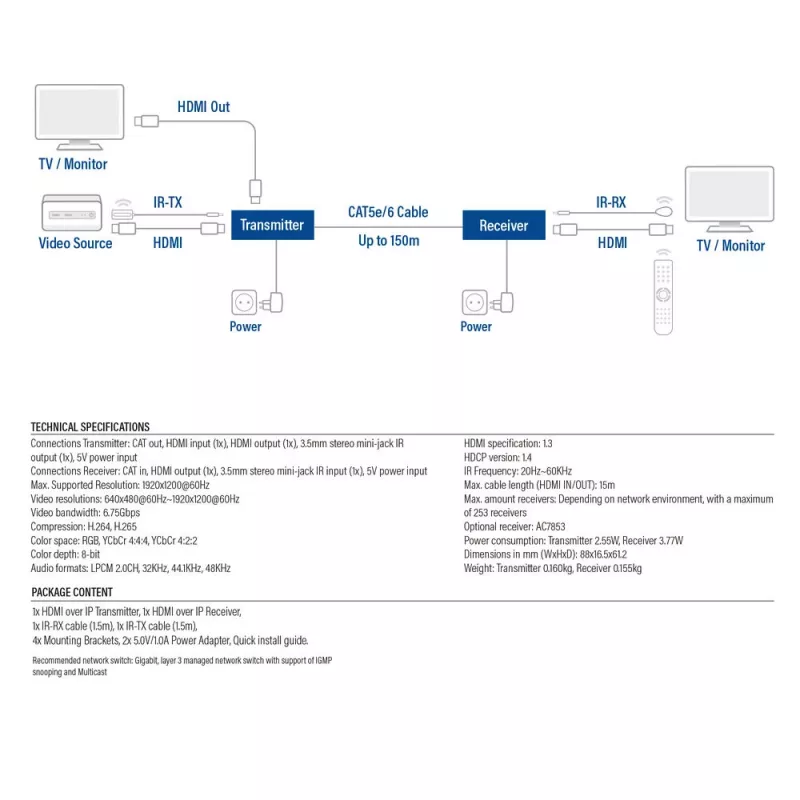

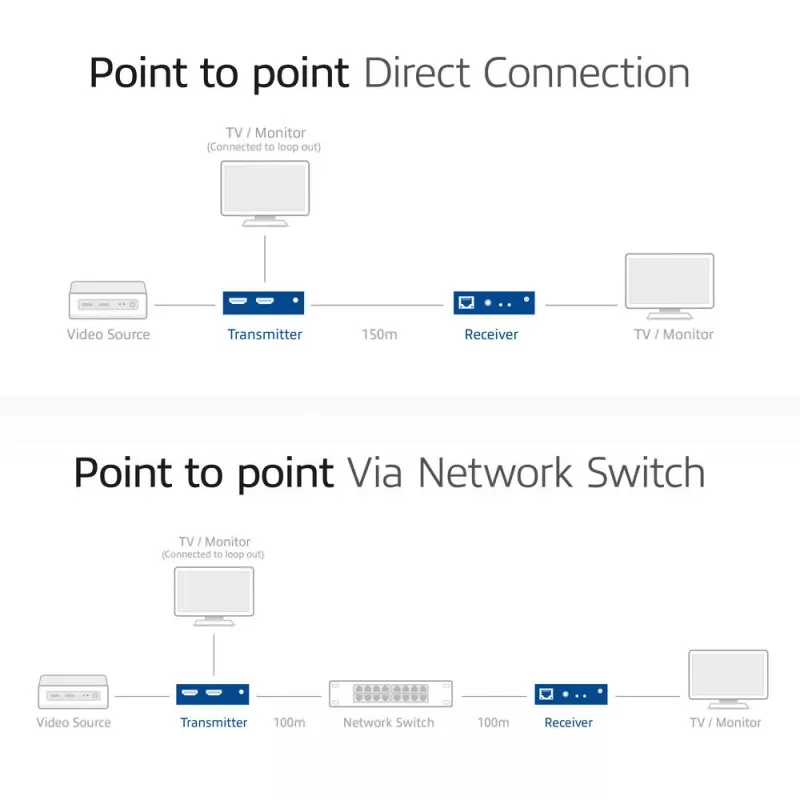

- Tiesioginis ryšys: HDMI siųstuvas tiesiogiai prijungtas prie HDMI imtuvo CAT kabeliu iki 150 metrų. Tai paprasčiausias būdas pratęsti HDMI signalą.
- Tiesioginis ryšys per tinklo komutatorių: Šis scenarijus beveik toks pat kaip ankstesnis, tik su komutatoriumi tarp jų. HDMI siųstuvo ir imtuvo blokai abu prijungti prie tinklo komutatoriaus. Didžiausias atstumas nuo siųstuvo iki tinklo komutatoriaus yra 100 metrų, o nuo komutatoriaus iki imtuvo taip pat 100 metrų.

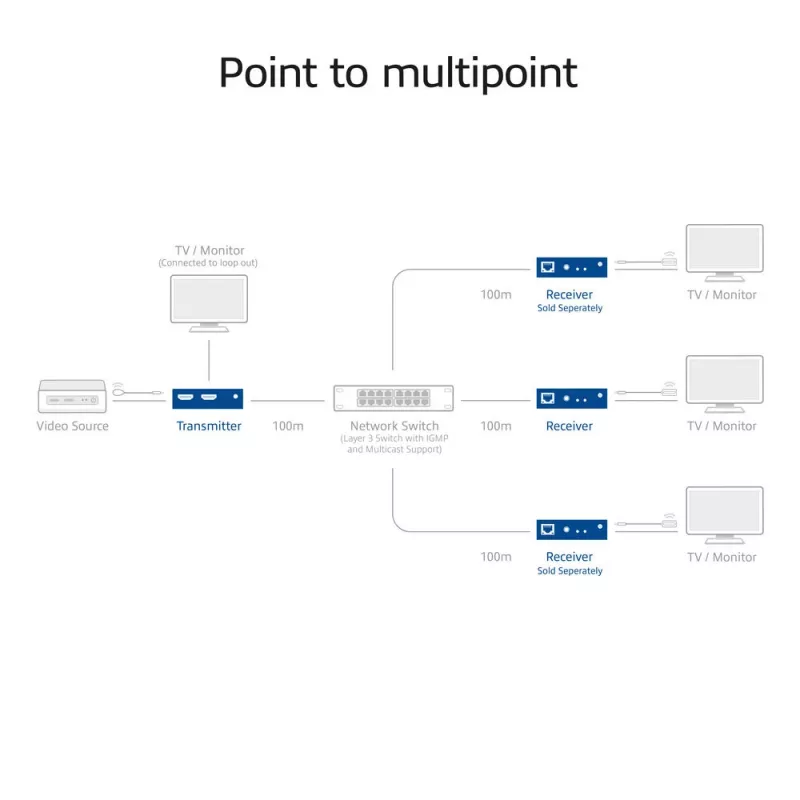

- Taškas–daug taškų: HDMI siųstuvas prijungtas prie tinklo komutatoriaus CAT kabeliu iki 100 metrų. Komutatorius savo ruožtu prijungtas prie kelių HDMI imtuvų, kurių kiekvieno didžiausias atstumas yra 100 metrų. Papildomi HDMI imtuvai (AC7853) parduodami atskirai. Šiame taškas–daug taškų scenarijuje galima prijungti iki 253 imtuvų.

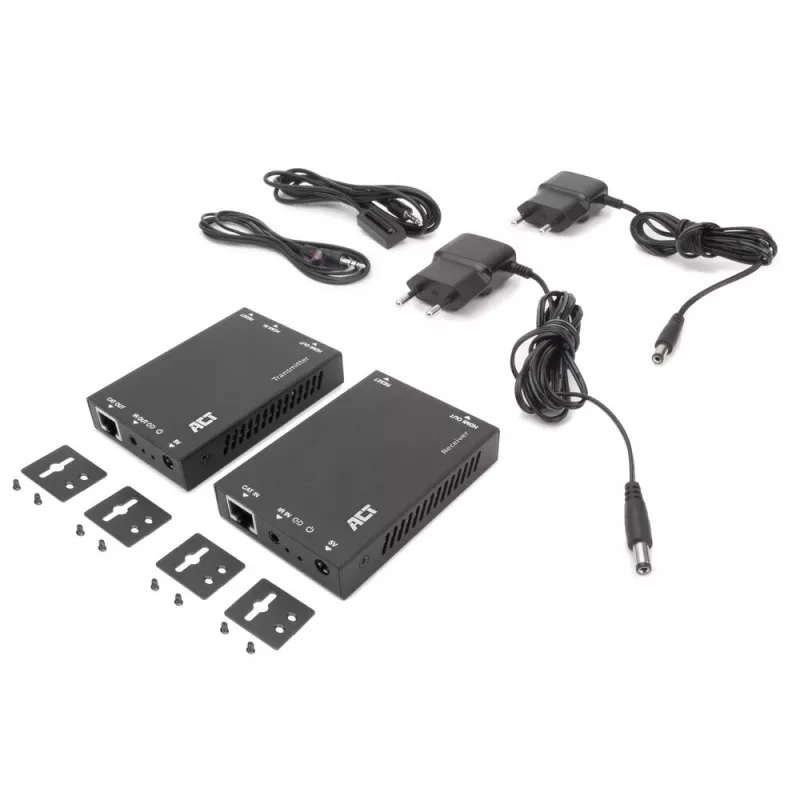

ACT HDMI per IP išplėtimo rinkinys, per CAT5e ir aukštesnės kategorijos kabelius, 150 metrų. Tipas: AV siųstuvas ir imtuvas, Didžiausia raiška: 1920 x 1200 pikselių, Palaikomi kabelių tipai: Cat5e. Ryšio technologija: Laidinis. Maitinimo šaltinio tipas: DC, Darbinė įtampa: 5 V, Išvesties srovė: 1 A. Kiekis pakuotėje: 1 vnt. Komplekte yra kabeliai: IR

Kaip naudoti

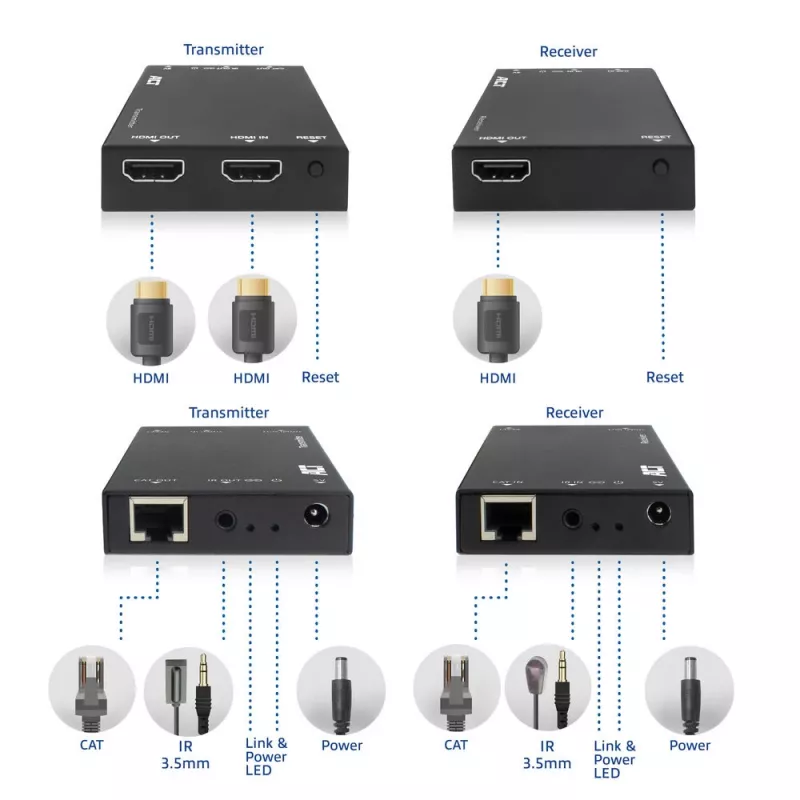

HDMI šaltinio įrenginį prijunkite prie siųstuvo HDMI įvesties, o imtuvo HDMI išvestį – prie ekrano įrenginio standartiniais HDMI kabeliais. Sujunkite siųstuvą ir imtuvą vienu CAT5e kabeliu per jų RJ45 prievadus, užtikrindami, kad kabelis būtų tinkamai užbaigtas ir jo ilgis neviršytų 150 metrų. Prijunkite maitinimą prie abiejų blokų, jei reikia atskirų maitinimo adapterių. Atlikus jungtis, įjunkite šaltinį ir ekraną; imtuvas atkurs HDMI signalą nuotoliniame ekrane. Patikrinkite ekrano raiškos ir garso nustatymus šaltinio įrenginyje, kad jie atitiktų ekrano galimybes.

Rekomendacijos

Naudokite aukštos kokybės CAT5e kabelius su tinkamu ekranavimu ir teisingu RJ45 užbaigimu, kad užtikrintumėte maksimalų signalo patikimumą. Įrenginiams, esantiems arti 150 m ribos, patikrinkite ryšį ir, jei reikia, sumažinkite šaltinio raišką arba naudokite trumpesnius kabelius. Venkite tiesti CAT kabelį šalia aukštos įtampos linijų, kad sumažintumėte trikdžius. Užtikrinkite, kad abu blokai būtų pastatyti vėdinamose vietose, ir naudokite sertifikuotus HDMI kabelius šaltinio ir ekrano jungtims.
