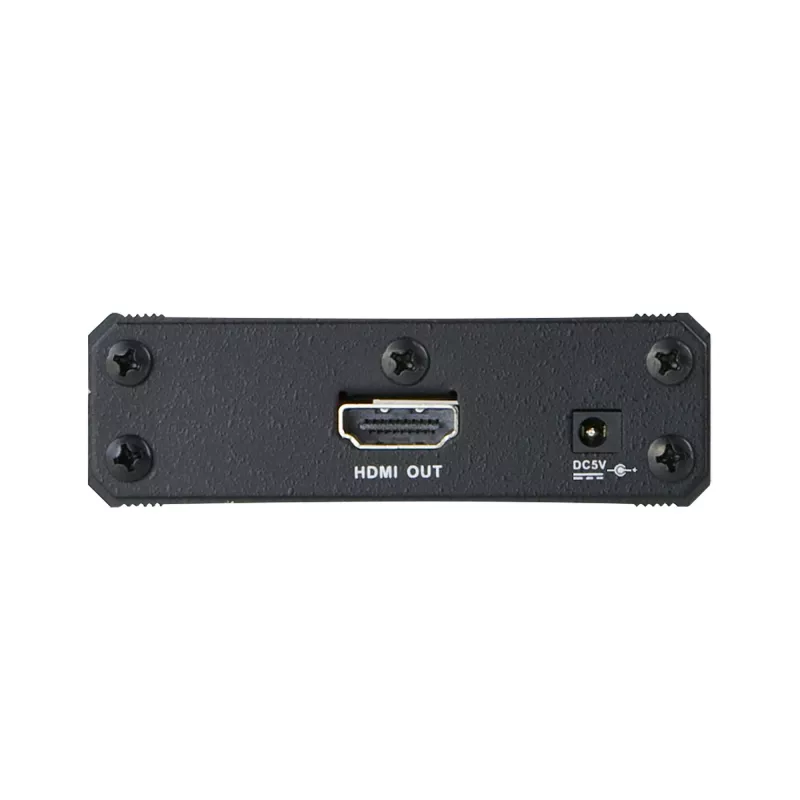

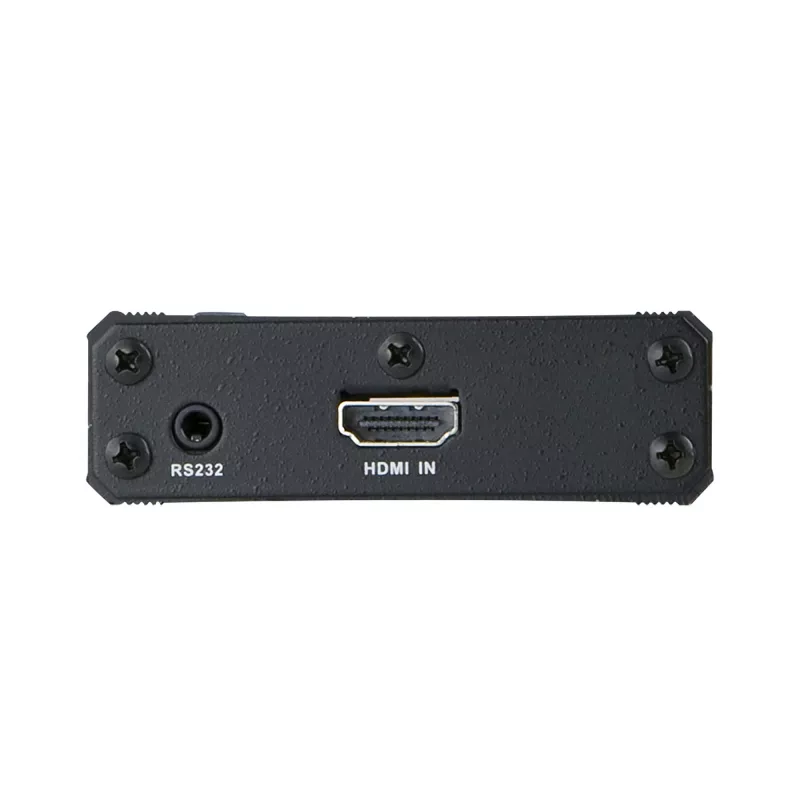

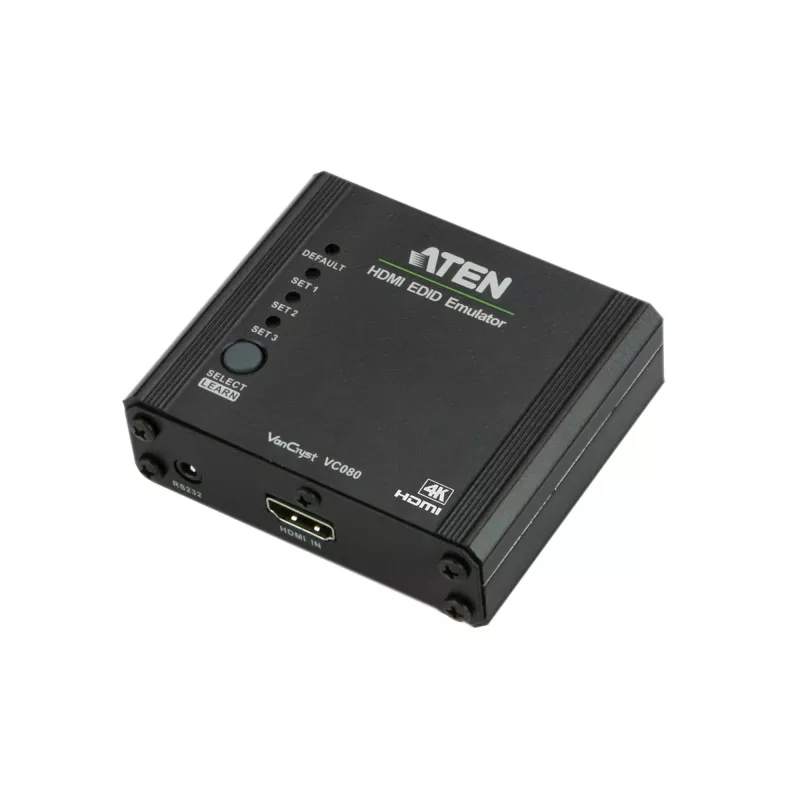

HDMI EDID Emulator ATEN VC080

ATEN VC080 yra HDMI EDID emuliatorius, kuris fiksuoja, išsaugo ir imituoja prijungto ekrano EDID duomenis, kad HDMI šaltiniui būtų pateikiami pastovūs EDID duomenys. Jis palaiko maksimalią vaizdo skiriamąją gebą iki 4096 x 2160 pikselių ir įprastas raiškas, tokias kaip 1920 x 1200 bei 3840 x 2160, o pralaidumas siekia 10,2 Gbit/s. Kompaktiškame juodame metaliniame korpuse (79 x 77,6 x 24,5 mm) sumontuotas VC080 sveria apie 0,23 kg ir yra skirtas naudoti su HDMI vaizdo prievadais profesionaliose AV sistemose.

Privalumai

VC080 užtikrina patikimą ir stabilų EDID ryšį, kad šaltinio įrenginiai galėtų pasirinkti ir palaikyti optimalią vaizdo raišką. 4K raiškos (iki 4096 x 2160) ir 10,2 Gbit/s pralaidumo palaikymas išsaugo vaizdo kokybę. Kompaktiškas metalinis korpusas suteikia ilgaamžiškumo ir paprastą integravimą į AV stelažus ar stalines sistemas. Komplekte esantys laidai ir programuotojas supaprastina konfigūravimą bei maitinimo prijungimą.

Tinka

• AV instaliacijoms, kuriose ekranai ir šaltiniai reikalauja fiksuotos EDID informacijos
• Profesiniam vaizdo maršrutizavimui, komutatoriams ir matricinėms sistemoms
• Aplinkoms, kuriose naudojami 4K ar mišrios raiškos ekranai
• HDMI šaltinių ir signalų testavimui bei konfigūravimui

Pagrindinės specifikacijos

• Modelis: ATEN VC080
• Įrenginio tipas: HDMI EDID emuliatorius
• Maksimali raiška: 4096 x 2160 pikselių
• Palaikomos raiškos: 1920 x 1200; 3840 x 2160; 4096 x 2160
• Pralaidumas: 10,2 Gbit/s
• Vaizdo prievado tipas: HDMI
• Medžiaga ir spalva: Metalus korpusas, juodas
• Matmenys (P x G x A): 79 x 77,6 x 24,5 mm
• Svoris: 0,23 kg
• Pakuotės turinys: VC080 įrenginys su programuotoju, RS-232 konfigūravimo kabelis (LIN5-04A2-J13G), USB-į-DC maitinimo laidas (LIN5-02U1-701G), naudotojo instrukcija

Kaip naudoti

Prijunkite VC080 tarp HDMI šaltinio ir ekrano, tada naudokite komplekte esantį programuotoją ir konfigūravimo kabelį, kad nuskaitytumėte bei išsaugotumėte ekrano EDID, arba pasirinkite iš anksto nustatytą EDID profilį. Maitinimą suteikite naudodami komplekte esantį USB-į-DC maitinimo laidą. Po programavimo emuliatorius pateikia išsaugotą EDID šaltiniui, kad šaltinis derėtųsi dėl pasirinktos raiškos ir sinchronizacijos be priklausomybės nuo prijungto ekrano EDID ataskaitų.

Rekomendacijos

Statykite VC080 arti šaltinio arba centriniame AV stelaže, kad išlaikytumėte stabilias kabelių trasas. Naudokite RS-232 kabelį pažangiam konfigūravimui, kai integruojate su valdymo sistemomis, ir po programavimo patikrinkite pasirinktos raiškos nustatymus tiek šaltinyje, tiek ekrane, kad užtikrintumėte suderinamumą.
