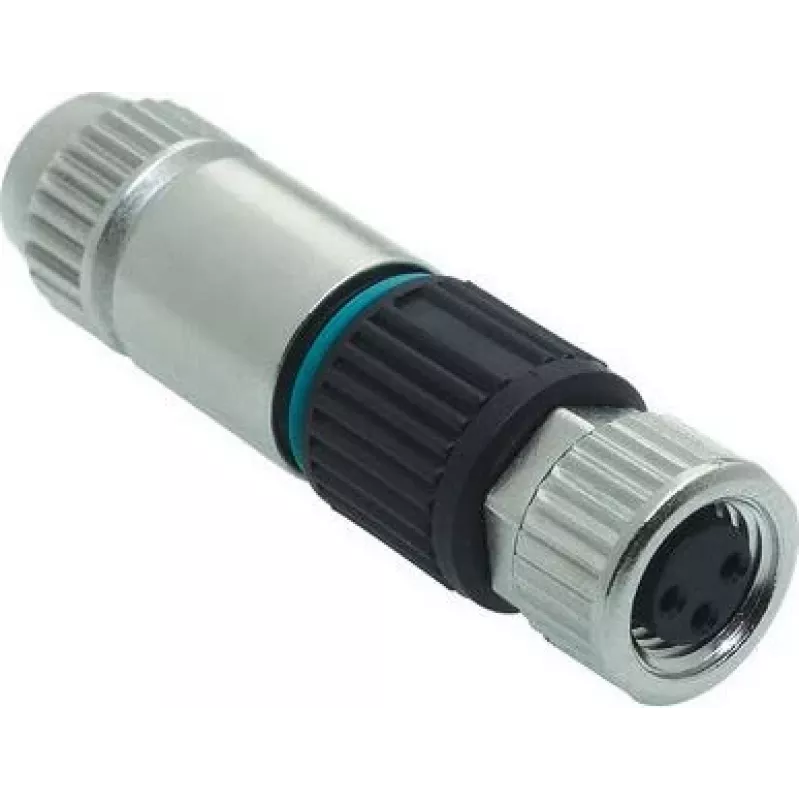

HARTING M8 moteriškas 3 kontaktų Harax Quick-Lock jungtis, tiesi, IP67, 60V/4A, IDC prijungimas 21021512305

Automatinėse surinkimo linijose, kur jutikliai ir pavaros turi būti prijungiami greitai ir patikimai, HARTING M8 Harax jungtis nereikalauja specialių įrankių. Jos izoliacijos perkirtimo kontaktai tiesiogiai perveria kabelio apvalkalą, smarkiai sutrumpindami montavimo laiką ir užtikrindami dujoms nepralaidžią, vibracijai atsparią jungtį. Šis 3 kontaktų moteriškas lizdas su tiesia orientacija yra idealus M8 apskritųjų jungčių lauko laidų prijungimui ankštose vietose.

Pagrindinės specifikacijos

• Jungties tipas: M8 apskrita, moteriška (lizdas), 3 kontaktų
• Prijungimas: Harax quick-lock IDC (izoliacijos perkirtimo jungtis), nereikia specialių įrankių
• Nominali įtampa/srovė: 60 V / 4 A
• Apsaugos klasė: IP67 (atspari dulkėms ir apsaugota nuo laikino panardinimo)
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Kabelio skersmens diapazonas: 3,5–5 mm, laido storis 26–22 AWG
• Kontaktų medžiaga: CuZn (žalvaris) su auksavimu
• Korpuso medžiaga: PA (poliamidas), neekranuotas, tvirtinamas prie kabelio

Kodėl verta rinktis

Harax quick-lock sistema sumažina laidų prijungimo klaidas ir pagreitina montavimą iki 80 %, palyginti su varžtinėmis arba suspaudžiamosiomis jungtimis. Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir ilgalaikį atsparumą korozijai, o IP67 klasė leidžia naudoti atšiaurioje pramoninėje aplinkoje. Kompaktiškas M8 formatas puikiai tinka jutiklių/pavarų dėžutėms, vožtuvų terminalams ir mažiems pavarams.

Idealūs naudojimo atvejai

• Jutiklių ir pavarų prijungimas gamyklos automatizavime
• M8 kabelių lauko montavimas robotikoje ir medžiagų tvarkyme
• Esamų mašinų modernizavimas naudojant greito prijungimo I/O jungtis
• Lauko arba plovimo aplikacijos, kurioms reikalingas IP67 sandarumas

Gera žinoti

Jungtis skirta vientisos arba suvytos vielos laidams, atitinkantiems nurodytą skersmens ir AWG diapazoną. Ji neekranuota, todėl geriausia naudoti signalų ir mažos galios jungtims, kur elektromagnetiniai trukdžiai nėra problema. Sujungimų ciklų skaičius viršija 100, užtikrinant patikimą pakartotinį sujungimą.
