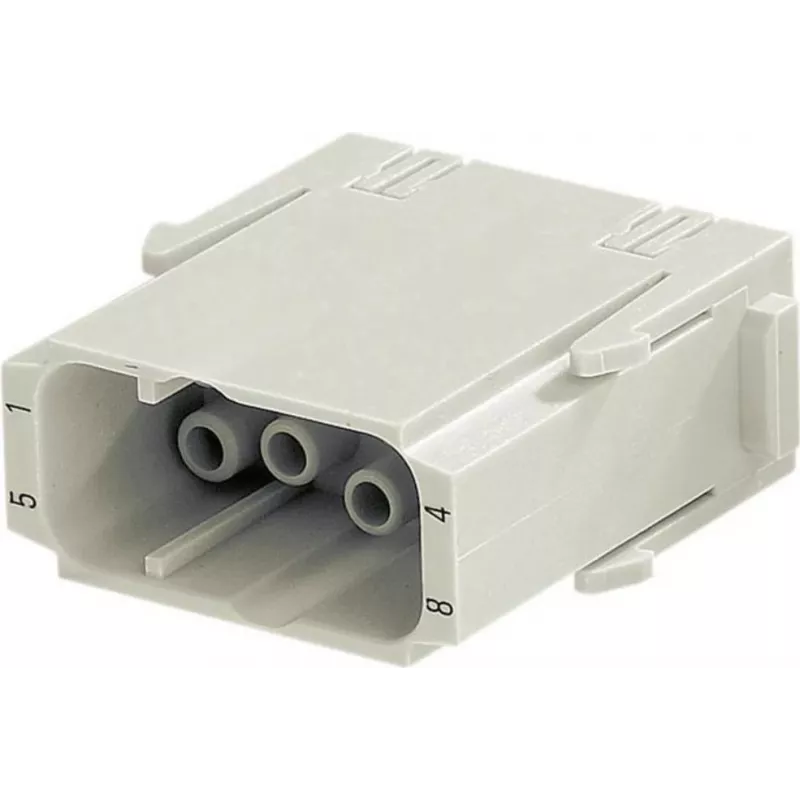

Harting jungtis Han C-modulio kontaktinis įdėklas 09 14 008 3001 — 8 signaliniai kontaktai + PE, presavimo

Kontaktinis įdėklas, skirtas Harting Han C-moduliui, suteikiantis aštuonis signalinius kontaktus ir apsauginio įžeminimo (PE) kontaktą su presavimo užbaigimu. Šis kontaktinis įdėklas skirtas montuoti į Harting Han C korpusus, sukuriant kompaktišką, lengvai prižiūrimą jungties modulį pramoniniam naudojimui, valdymo spintoms ir mašinoms. Presavimo tipo kontaktai užtikrina patikimą elektrinį kontaktą ir paprastą keitimą atliekant techninę priežiūrą be litavimo.

Privalumai

Įdėklas sujungia kelis signalinius kanalus su atskiru PE kontaktu viename kompaktiškame vienete, sumažindamas laidų sudėtingumą ir taupydamas vietą korpusuose. Presavimo užbaigimas užtikrina pastovią kontakto kokybę ir mechaninį įtempimo sumažinimą, kai naudojami tinkami presavimo antgaliai ir įrankiai. Konstrukcija suderinama su standartiniais Han C korpusais, leidžianti greitai surinkti, moduliškai atnaujinti ir supaprastinti atsarginių dalių valdymą.

Tinka

• Valdymo spintų laidų sujungimui ir paskirstymui
• Pramoninių mašinų signalinėms jungtims
• Lauko magistralės ir jutiklių/vykdiklių laidams, kuriems reikia kelių signalinių linijų
• Taikymams, kuriems reikalinga atskira apsauginio įžeminimo jungtis

Pagrindinės specifikacijos

• Signalinių kontaktų skaičius: 8
• Apsauginis įžeminimas: integruotas 1 PE kontaktas
• Kontakto užbaigimo tipas: presavimo kontaktai
• Numatytas korpuso tipas: Han C-modulio suderinamas įdėklas
• Montavimas: įdėklas modulinio tipo korpusui

Kaip naudoti

Užbaikite laidininkų galus tinkamais presavimo kontaktais ir rekomenduojamais antgaliais, naudodami suderinamą presavimo įrankį, kad užtikrintumėte patikimą mechaninį ir elektrinį sujungimą. Įstatykite presuotus kontaktus į kontaktinį įdėklą, kol jie spragteli ar užsifiksuoja pagal gamintojo montavimo instrukcijas. Įdėkite surinktą įdėklą į atitinkamą Han C korpusą ir pritvirtinkite pagal korpuso nurodymus. Prieš paleidžiant sistemą, patikrinkite vientisumą ir teisingą PE jungtį.

Rekomendacijos

Naudokite jungties gamintojo rekomenduojamus presavimo kontaktus ir įrankius, pasirinkite laidininkų skerspjūvius, atitinkančius kontakto nominalią vertę, ir laikykitės taikomų laidų ir įžeminimo standartų. Periodiškai tikrinkite kontaktus dėl korozijos ar mechaninio nusidėvėjimo požymių ir pakeiskite įdėklą, jei padidėja kontakto varža arba pažeidžiami fiksavimo elementai.
