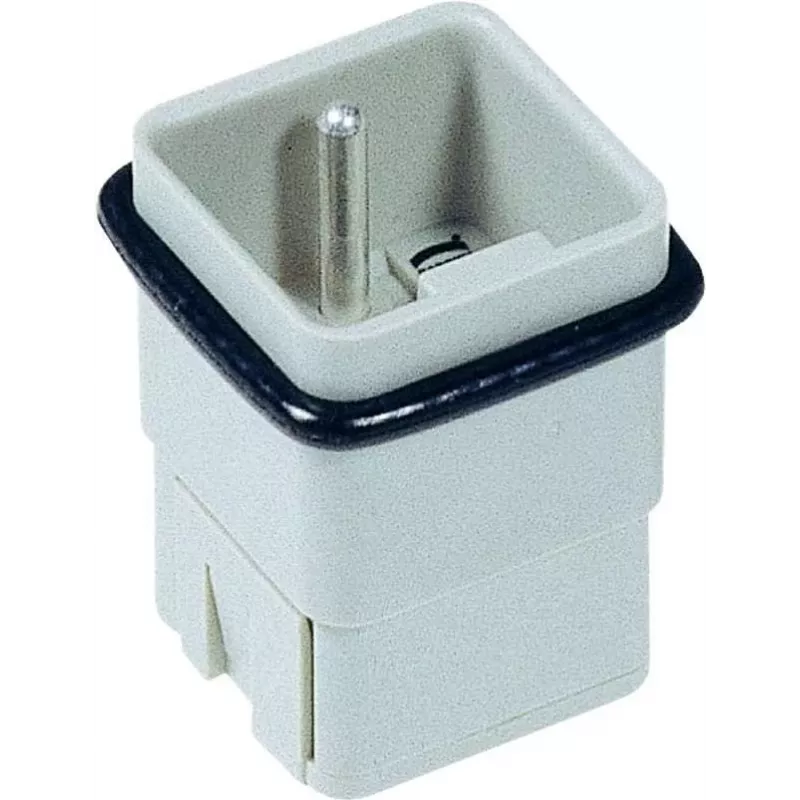

Harting Han® Q Stifteinsatz 09 12 005 3001 5+PE užspaudžiamas kaiščių įdėklas, vientisas

Harting Han® Q Stifteinsatz 09 12 005 3001 yra užspaudžiamas kaiščių įdėklas su penkiomis signalinėmis pozicijomis ir apsauginiu įžeminimo (PE) kontaktu, tiekiamas kaip vientisas kontaktų įdėklas, skirtas stačiakampiams Han® Q korpusams. Įdėklas skirtas naudoti pramoninėse jungčių sistemose, užtikrinant patikimas signalines ir apsauginio įžeminimo jungtis mašinose, valdymo spintose ir automatikos sistemose. Konstrukcija pritaikyta užspaudžiamam laidų sujungimui ir yra suderinama su Han® Q korpusais, kuriuose naudojami vientisi kaiščių įdėklai.

Privalumai

Šis užspaudžiamas kaiščių įdėklas suteikia kompaktišką penkių signalinių kontaktų ir atskiro PE kontakto išdėstymą viename įrenginyje, sumažinant surinkimo laiką, nes nereikia atskirai įstatyti kontaktų. Vientisa konstrukcija užtikrina stabilią padėtį korpuse ir padeda išlaikyti kontaktų išlygiavimą esant vibracijai ar mechaniniam poveikiui. Naudojant užspaudžiamą sujungimą, užtikrinamos atkuriamos elektrinės jungtys ir supaprastinamas laidų montavimas bei priežiūra vietoje.

Tinka

• Signaliniams laidams pramoninėse mašinose ir automatikos įrangoje
• Valdymo spintų jungčių moduliams, kuriems reikia PE ir kelių signalinių kontaktų
• Naudojimui, kai pageidaujama užspaudžiamo sujungimo, kad jungtys būtų atkuriamos
• Modernizavimui ar naujiems įrenginiams, naudojantiems Han® Q stačiakampius korpusus

Kada gali netikti

Šis įdėklas skirtas užspaudžiamiems laidininkams ir korpusams, pritaikytiems Han® Q vientisiems kaiščių įdėklams; jis netinka, jei reikalingi sraigtinio sujungimo kontaktai, įspraudžiamas sujungimas ar kitokio formato korpusai. Taip pat gali netikti, kai reikalingi didelės srovės galios kontaktai, viršijantys įprastas signalinių ir PE jungčių galias, arba kai reikalinga speciali kontaktų danga ar aplinkos sandarinimas, viršijantis standartines jungčių galimybes.

Pagrindinės specifikacijos

• Kontaktų išdėstymas: 5 signaliniai kontaktai + 1 apsauginis įžeminimas (PE)
• Sujungimo būdas: užspaudžiamas kontaktas
• Tiekimo forma: vientisas kaiščių įdėklas stačiakampiam korpusui
• Paskirtis: signalinės ir apsauginio įžeminimo jungtys pramoninėse jungtyse

Kaip naudoti

Paruoškite laidų galus ir užspauskite juos tinkamais užspaudžiamais kontaktais, naudodami tinkamą užspaudimo įrankį ir, jei reikia, moveles. Įstatykite užspaustus kontaktus į kaiščių įdėklą pagal kontaktų numeraciją ir laidų schemą, užtikrindami patikimą fiksaciją. Įdėkite užbaigtą kaiščių įdėklą į suderinamą Han® Q stačiakampį korpusą, kol jis užsifiksuos, tada surinkite jungiamąją jungties pusę ir pritvirtinkite korpusą, kaip nurodyta jungčių sistemos dokumentacijoje. Prieš įjungdami sistemą, patikrinkite grandinės vientisumą ir teisingą PE prijungimą.

Į ką atsižvelgti prieš perkant

• Patvirtinkite kaiščių įdėklo suderinamumą su konkrečiu naudojamu Han® Q stačiakampio korpuso modeliu
• Įsitikinkite, kad užspaudžiamas sujungimas yra reikalingas jūsų įrenginiui
• Įvertinkite laidininkų skerspjūvio diapazoną ir tinkamus užspaudžiamus kontaktus / įrankius patikimoms jungtims
• Patikrinkite aplinkos ir srovės keliamus reikalavimus, kad įsitikintumėte, jog įdėklas atitinka taikymo poreikius

Rekomendacijos

Naudokite specialius užspaudimo įrankius ir kontaktų tipus, rekomenduojamus kontaktų šeimai, laikykitės jungčių sistemos surinkimo instrukcijų ir po surinkimo atlikite elektrinius bandymus (vientisumo, izoliacijos varžos), kad prieš paleidžiant įrenginį įsitikintumėte, jog signalinė ir PE laidų instaliacija yra teisinga.
