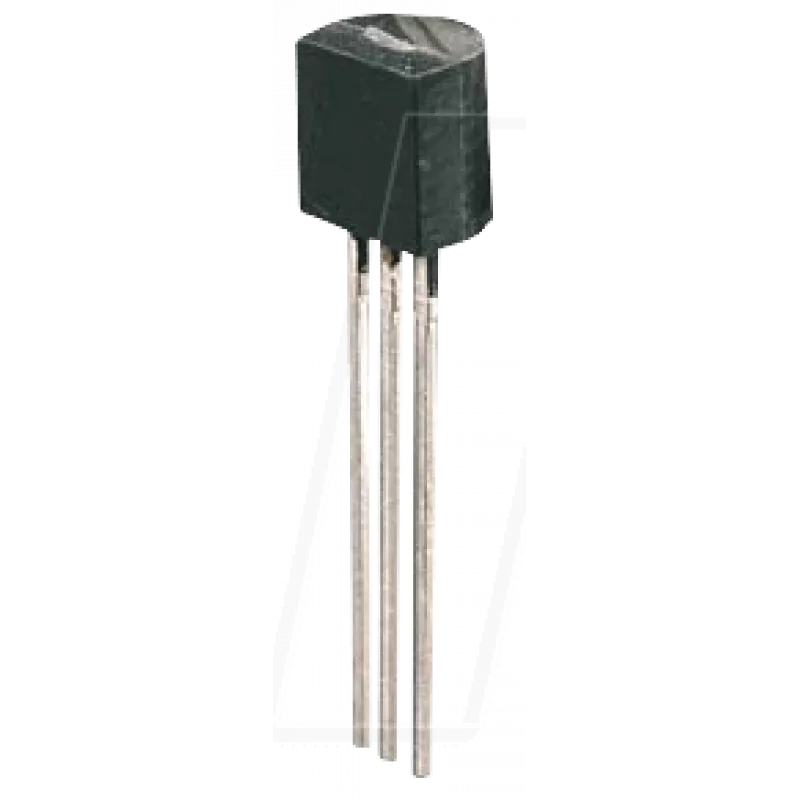

Hall jutiklis Honeywell SS495A, bipolinis analoginis, maitinimas 4,5–10,5 V DC, jautrumo diapazonas ±0,067 T

„Honeywell SS495A“ yra bipolinis analoginis Hall efekto jutiklis, kurio išėjimo įtampa yra proporcinga magnetinio srauto tankiui nurodytame jautrumo diapazone ±0,067 teslos. Sukurtas veikti nuo 4,5 iki 10,5 V DC, „SS495A“ yra kompaktiškas, ant PCB montuojamas sprendimas, tinkamas magnetinio lauko aptikimui padėties jutimo, artumo aptikimo, srovės matavimo ir kodavimo sistemose. Prietaiso analoginės įtampos išėjimas leidžia lengvai sąveikauti su mikrovaldikliais, ADC ir analoginėmis signalų grandinėmis.

Privalumai

„SS495A“ užtikrina stabilų analoginį išėjimą visame bipoliniame jutimo diapazone, todėl gali aptikti abiejų polių magnetinius laukus be skaitmeninio perjungimo. Nurodytas 4,5–10,5 V DC maitinimo diapazonas palaiko įvairias įprastas sistemos įtampas. Kompaktiška jutiklio pakuotė ir PCB pritaikytas išvadų išdėstymas supaprastina integravimą į esamus dizainus ir prototipus. Nuolatinis analoginis išėjimas tinka toms programoms, kuriose reikalingas proporcingas grįžtamasis ryšys, o ne paprastas įjungimo / išjungimo aptikimas.

Tinka

• Padėties jutimui bešepetėliuose varikliuose, pavarose ir tiesinėse slydimo sistemose
• Artumo aptikimui ir magnetiniams ribiniams jungikliams
• Srovės jutimui, derinant su laidininko kilpa arba magnetiniu koncentratoriumi
• Rotaciniams koduotuvams ir greičio matavimui su magnetiniais taikiniais
• Pomėgių elektronikai, pramoninėms valdymo plokštėms ir jutiklių moduliams

Pagrindinės specifikacijos

• Bipolinis analoginis Hall efekto jutimas
• Jautrumo diapazonas: ±0,067 teslos (−0,067 iki +0,067 T)
• Maitinimo įtampos diapazonas: 4,5–10,5 V DC
• Įtampos išėjimas, proporcingas magnetinio srauto tankiui
• Ant PCB montuojama pakuotė su standartiniu išvadų išdėstymu, palengvinančiu integravimą
• Tinka tiesioginiam analoginiam sąveikavimui su ADC ir mikrovaldikliais

Kaip naudoti

Tiekite stabilų nuolatinės srovės maitinimą 4,5–10,5 V diapazone ir prijunkite jutiklį pagal gamintojo išvadų schemą: maitinimas, įžeminimas ir analoginis išėjimas. Jutiklį ant PCB ar modulio išdėstykite taip, kad jo jutimo ašis sutaptų su numatoma magnetinio lauko kryptimi. Matuokite išėjimo įtampą AD keitikliu arba voltmetru; išėjimas proporcingai kinta, kai jutiklis veikiamas šiaurės ar pietų magnetiniu poliumi ±0,067 T diapazone. Kalibruodami užrašykite išėjimo įtampas, esant žinomam magnetinio lauko stipriui arba žinomoms atskaitos padėtims, ir susiekite jas su programai reikalingais vienetais.

Rekomendacijos

Naudokite atsiejimo kondensatorius arti jutiklio maitinimo išvadų, kad sumažintumėte triukšmą ir užtikrintumėte stabilius analoginius rodmenis. Išlaikykite pastovią jutiklio orientaciją magnetinių taikinių atžvilgiu ir venkite netoliese esančių feromagnetinių komponentų, galinčių iškraipyti lauką. Siekiant didesnio tikslumo srovės jutimo ar silpno lauko aptikimo atvejais, apsvarstykite magnetinius koncentratorius arba srauto kreiptuvus, kurie padidina jutiklį veikiantį lauką.
