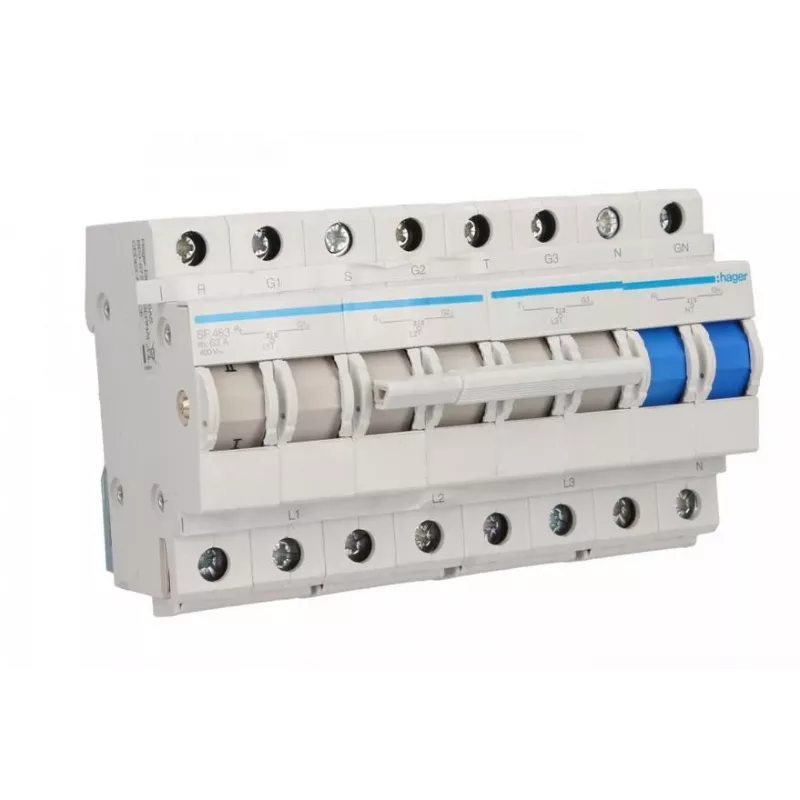

HAGER SF463 Modulinis galios jungiklis 4 polių 63A 400V AC I-0-II

Rankinis perjungimas tarp dviejų maitinimo šaltinių arba grandinės atjungimas dažnai yra iššūkis pramoninėse ir komercinėse elektros instaliacijose. HAGER SF463 modulinis galios jungiklis tai išsprendžia, nes suteikia tvirtą, skydelyje montuojamą sprendimą perjungti tarp dviejų nepriklausomų maitinimų arba atjungti trifazę + neutralią grandinę. Su 63 A vardine srove ir 400 V AC įtampa, jis atlaiko dideles apkrovas, o tvarkingai telpa ant standartinės DIN bėgelio.

Kam jis skirtas

Šis jungiklis idealiai tinka elektrikams, skydų gamintojams ir įrenginių valdytojams, kuriems reikia patikimo perjungimo arba atjungimo įrenginio skirstomuosiuose skyduose, valdymo spintose ar mašinų maitinimo grandinėse. Jis tinka programoms, kurioms reikia matomo pertraukimo ir rankinio valdymo, pvz., generatoriaus perjungimui, variklio atjungimui ar maitinimo šaltinio pasirinkimui.

Pagrindinės savybės

• 4 polių (3P+N) konfigūracija su I-0-II perjungimo padėtimis dviejų šaltinių perjungimui arba atjungimui.
• 63 A vardinė srovė ir 400 V AC vardinė įtampa sunkioms grandinėms.
• Kompaktiškas modulinis dizainas: tik 4 modulių plotis (70 mm), montuojamas ant standartinės DIN bėgelio.
• Rankinis perjungimas su aiškia padėties indikacija saugiam perjungimui.
• Didelis elektrinis atsparumas: 10 000 ciklų; mechaninis atsparumas: 20 000 ciklų.
• Prijungimo galia iki 25 mm² standžiam arba 16 mm² lanksčiam laidui.
• IP20 apsauga priekyje (IP40 su gnybtų dangteliais) vidaus įrengimams.
• Atitinka IEC/EN 60947-3 žemos įtampos skirstomiesiems įrenginiams.

Specifikacijos

• Polių skaičius: 4 (3P+N)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Perjungimo padėtys: I-0-II
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 4 moduliai (70 mm)
• Valdymo tipas: Rankinis perjungimas
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Trumpojo jungimo atsparumo srovė (Icw): 1,5 kA (1 s)
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Prijungimo galia (lankstus): 16 mm²
• Prijungimo galia (standus): 25 mm²
• Apsaugos laipsnis: IP20 (priekyje), IP40 (su gnybtų dangteliais)
• Darbinė temperatūra: -20 iki +50 °C
• Laikymo temperatūra: -40 iki +70 °C
• Standartas: IEC/EN 60947-3
• Dažnis: 50/60 Hz

Patarimai

Prieš montuodami visada įsitikinkite, kad apkrovos srovė ir įtampa atitinka jungiklio vardines vertes. Kai reikia, naudokite atitinkamus gnybtų dangtelius, kad pasiektumėte IP40 apsaugą. Generatoriaus perjungimo atvejais įsitikinkite, kad neutralės perjungimas leidžiamas pagal vietinius reglamentus. Sumontuokite jungiklį gerai vėdinamame korpuse, kad būtų laikomasi darbinės temperatūros ribų.
