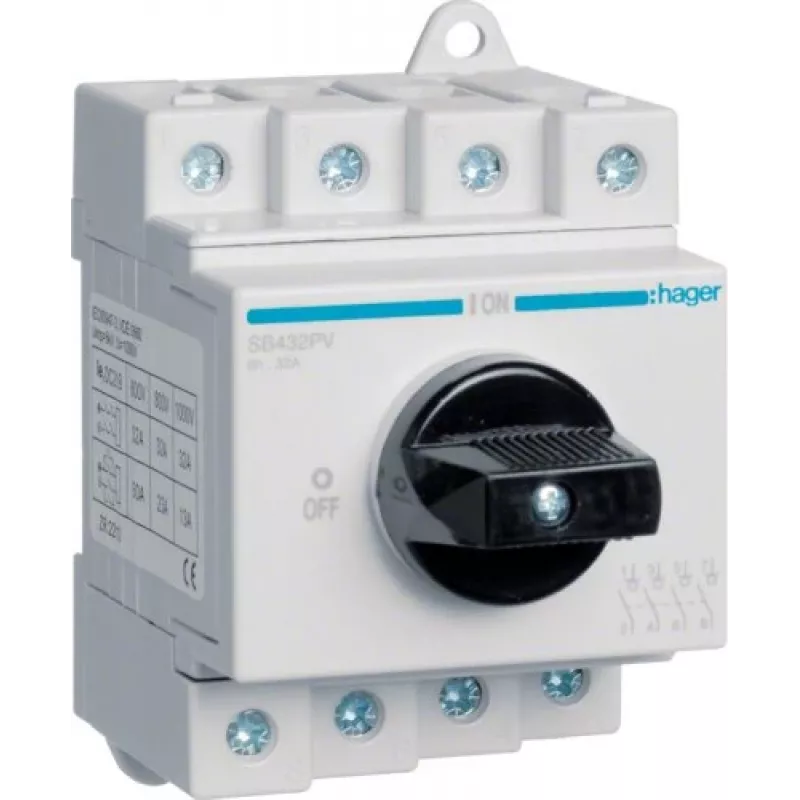

Hager SB432PV Modulinis PV atjungimo jungiklis, 4 poliai, 32A, 1000VDC

Saulės įrenginių montuotojams ir elektros rangovams reikia patikimo būdo atjungti fotovoltines grandines saugiai priežiūrai ir avariniam išjungimui. Hager SB432PV yra modulinis nuolatinės srovės (DC) izoliacinis jungiklis, specialiai sukurtas PV sistemoms, užtikrinantis patikimą perjungimą esant iki 1000VDC sistemos įtampai ir iki 32A srovei. Su keturiais poliais ir kompaktiška 4 modulių konstrukcija jis sklandžiai integruojamas į standartinius DIN bėgio skirstomuosius skydus.

Pagrindinės specifikacijos

• Polių skaičius: 4P
• Vardinė srovė: 32A
• Vardinė įtampa: 1000VDC
• Paskirtis: Fotovoltinės (PV) sistemos
• Tvirtinimas: DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekinė dalis (korpuse)
• Modulio plotis: 4 moduliai
• Išjungimo galia: 32A esant 1000VDC (DC-21B)
• Darbinė temperatūra: nuo -25 iki 70 °C
• Gnybtų talpa: 1,5–35 mm² (standžiai), 1,5–25 mm² (lanksčiai)
• Atitiktis standartams: IEC/EN 60947-3
• Elektros tarnavimo laikas: 1500 ciklų
• Mechaninis tarnavimo laikas: 10000 ciklų
• Vardinė impulsinė atlaikomoji įtampa: 6 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Trumpojo jungimo srovės nominalas: 10 kA (1s)
• Gnybtų tipas: Varžtiniai gnybtai

Kodėl verta rinktis

SB432PV sukurtas atitikti griežtus PV sistemų saugos standartus. Aukšta nuolatinės srovės įtampos klasė užtikrina saugų atjungimą esant apkrovai, o tvirta konstrukcija ir platus darbinės temperatūros diapazonas daro jį tinkamą lauko ir pramoninėms aplinkoms. Varžtiniai gnybtai priima laidininkus iki 35 mm², suteikdami lanksčias montavimo galimybes.

Idealiai tinka

• Nuolatinės srovės pusės atjungimas gyvenamosiose ir komercinėse saulės jėgainėse
• Kombinuotuvų dėžutės ir string inverteriai
• Priežiūros ir avarinio išjungimo grandinės
• Integracija į saulės PV sistemų skirstomuosius skydus

Verta žinoti

Jungiklis atitinka IEC/EN 60947-3 ir pasižymi kompaktišku 4 modulių pločiu, taupančiu vietą skydo konstrukcijoje. Su 1500 ciklų elektros tarnavimo laiku ir 10000 ciklų mechaniniu tarnavimo laiku jis užtikrina ilgalaikį patikimumą. IP40 priekinė dalis apsaugo nuo dulkių ir vandens purslų, kai sumontuotas korpuse.
