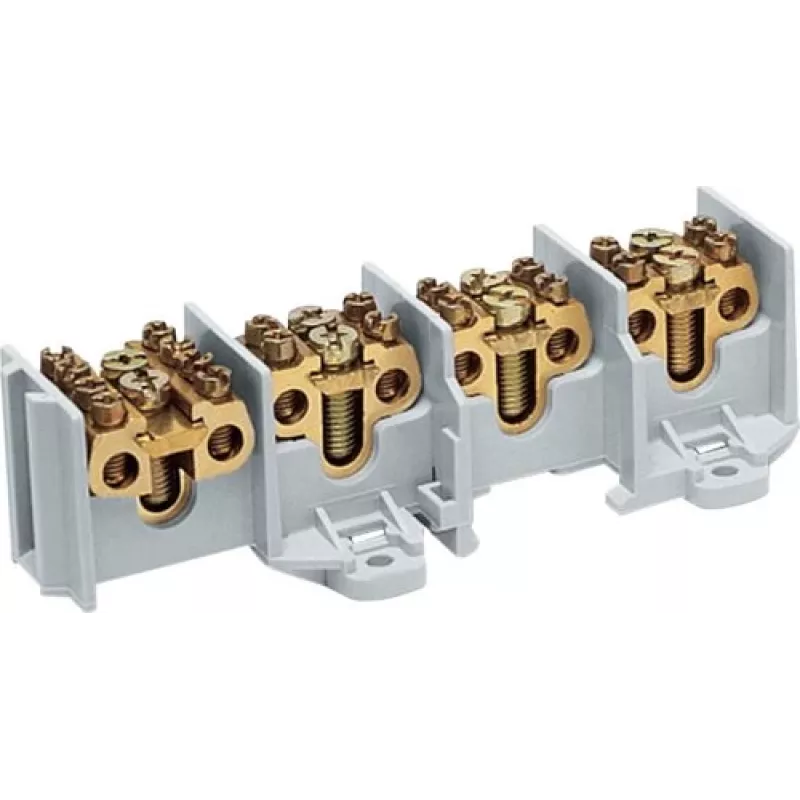

Hager magistrinės linijos atšakos gnybtų blokas 4x35/4PEN-Abg. K65A (K65A)

Paskirstant maitinimą iš magistrinės linijos į kelias atšakų grandines, būtini patikimi ir saugūs sujungimai. Hager K65A magistrinės linijos atšakos gnybtų blokas užtikrina saugų ir tvarkingą 4 laidų (3P + PEN) grandinių iki 65 A atšakojimą. Jis leidžia atšakoti keturias atšakas vienai fazei ir vieną PEN, supaprastindamas montavimą skirstomuosiuose skyduose.

Kam skirta

Elektrikams ir skydų gamintojams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo gnybtų bloko magistrinės linijos paskirstymui gyvenamosiose ar komercinėse elektros instaliacijose.

Pagrindinės savybės

• Vardinė srovė 65 A, vardinė įtampa 400 V AC.
• Pagrindinio laidininko skerspjūvis: 6–35 mm² (standus arba lankstus).
• Atšakos laidininko skerspjūvis: 1,5–16 mm² fazėms, 6–35 mm² PEN.
• Keturios atšakos vienai fazei, viena atšaka PEN.
• Sraigtinė gnybtų jungtis, DIN bėgelis (TS35) arba montavimas varžtais.
• Be halogenų poliamido korpusas, pilkos spalvos, IP20 apsauga.

Specifikacijos

• Gaminio tipas: Magistrinės linijos atšakos gnybtų blokas
• Polių skaičius: 4 (3P + PEN)
• Vardinė srovė (In): 65 A
• Vardinė įtampa (Un): 400 V AC
• Pagrindinio laidininko skerspjūvis (standus): 6 - 35 mm²
• Pagrindinio laidininko skerspjūvis (lankstus): 6 - 35 mm²
• Atšakos laidininko skerspjūvis (fazė, standus): 1,5 - 16 mm²
• Atšakos laidininko skerspjūvis (fazė, lankstus): 1,5 - 16 mm²
• Atšakos laidininko skerspjūvis (PEN, standus): 6 - 35 mm²
• Atšakos laidininko skerspjūvis (PEN, lankstus): 6 - 35 mm²
• Atšakų skaičius vienai fazei: 4
• Atšakų skaičius PEN: 1
• Montavimo tipas: DIN bėgelis (TS35) / montavimas varžtais
• Jungties tipas: Sraigtinė gnybtų jungtis
• Korpuso medžiaga: Poliamidas (PA), be halogenų
• Spalva: Pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +40 °C
• Standartai: IEC/EN 60947-7-1

Patarimai

Užtikrinkite, kad laidininkai būtų tinkamai nuimti ir priveržti pagal gamintojo specifikacijas. Montuokite ant standartinio 35 mm DIN bėgelio, kad montavimas būtų saugus. Naudokite tinkamas įvores lankstiems laidininkams, kad jungtys išliktų patikimos.
