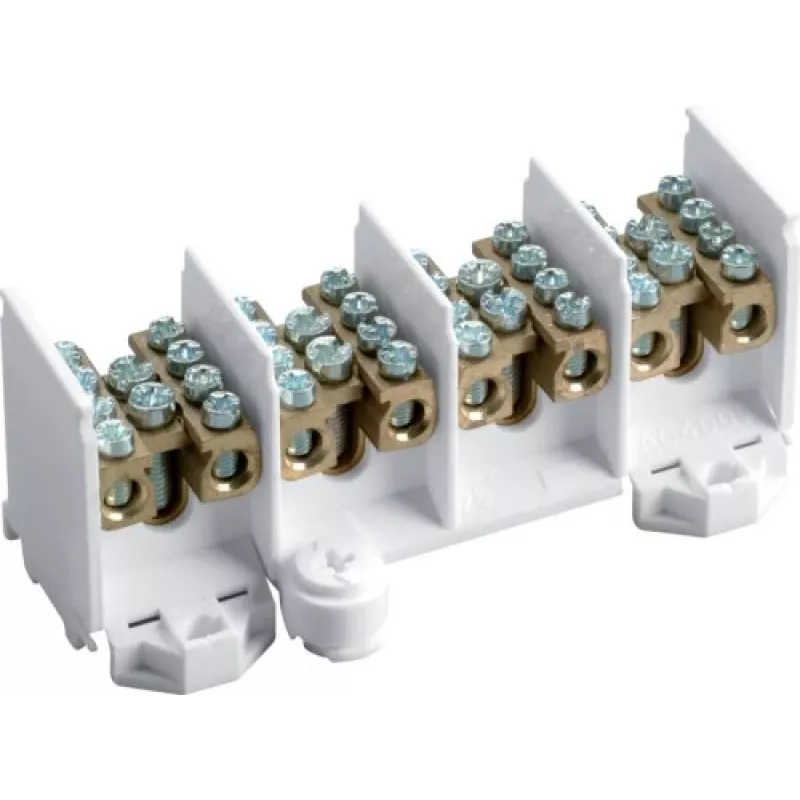

Hager K28N 4 polių pagrindinės linijos gnybtų blokas 25/4x16 mm² Pilkas

Hager K28N pagrindinės linijos gnybtų blokas užtikrina tvirtą 4 polių prijungimo tašką, skirtą paskirstyti energiją nuo 25 mm² pagrindinio laidininko keturiems 16 mm² atšakos laidininkams. Kompaktiškas pilkas poliamido korpusas ir varžtiniai gnybtai tinka DIN bėgių arba varžtiniam montavimui skirstomuosiuose skyduose.

Pagrindiniai bruožai

• 4 polių konstrukcija, skirta trifaziam ir neutraliam paskirstymui
• Priima 1 x 25 mm² pagrindinį įėjimą ir 4 x 16 mm² atšakos išėjimus
• Nominali srovė 100 A ir 690 V AC
• Montavimas ant DIN bėgių (TS35) arba varžtais
• Žalvariniai varžtiniai gnybtai su 3,5 Nm (pagrindinis) ir 2,5 Nm (atšakos) priveržimo momentu
• Poliamido korpusas, IP20, UL94-V0 degumo klasė

Kasdienis naudojimas

Įrenkite K28N skirstomajame skyde, kad sukurtumėte tvarkingą ir saugią pagrindinių maitinimo linijų jungtį. Varžtiniai gnybtai priima standžius arba lanksčius laidininkus, o aiškus žymėjimas padeda atpažinti kiekvieną polių. Pilkas korpusas dera su standartiniais elektros skydais.

Visos specifikacijos

• Produkto tipas: Pagrindinės linijos gnybtų blokas
• Polių skaičius: 4
• Pagrindinio laidininko skerspjūvis: 1 x 25 mm²
• Atšakos laidininko skerspjūvis: 4 x 16 mm²
• Nominali srovė: 100 A
• Nominali įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 8 kV
• Montavimas: DIN bėgiai TS35 arba varžtai
• Prijungimo tipas: Varžtiniai gnybtai
• Gnybtų medžiaga: Žalvaris
• Korpuso medžiaga: Poliamidas (PA)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +70 °C
• Standartai: IEC/EN 60947-7-1
• Spalva: Pilka
• Pagrindinio gnybto priveržimo momentas: 3,5 Nm
• Atšakos gnybtų priveržimo momentas: 2,5 Nm
• Degumo klasė: UL94-V0

Galutinė pastaba

K28N yra patikimas pagrindinės linijos gnybtų blokas elektros paskirstymui, atitinkantis IEC/EN 60947-7-1.
