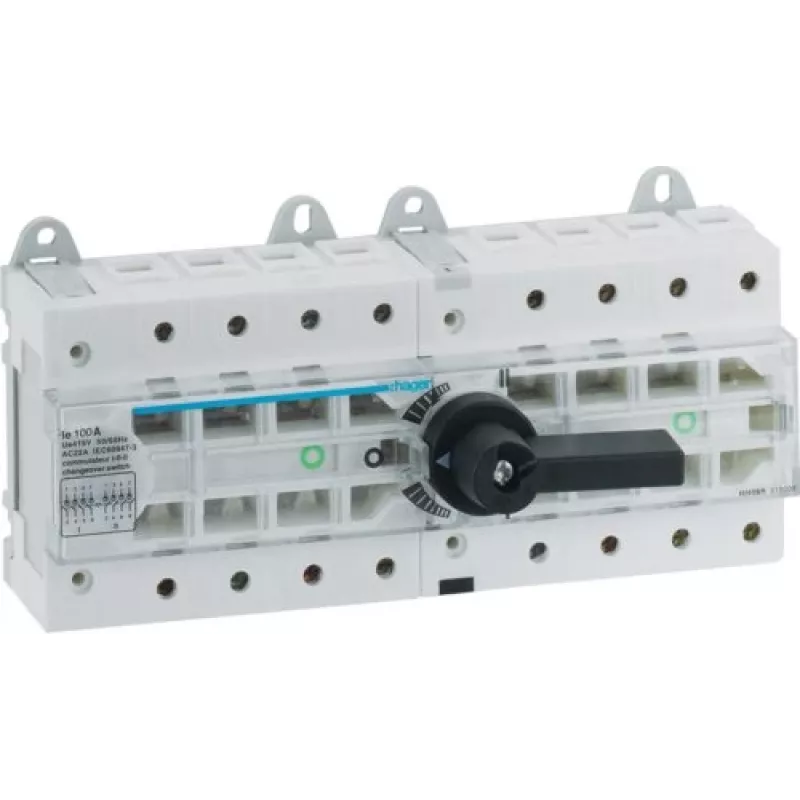

HAGER HI405R 4 polių 100A rankinis perjungimo jungiklis I-0-II DIN bėgiui

Šis HAGER perjungimo jungiklis, kurio vardinė srovė yra 100 A ir 4 polių konfigūracija, užtikrina patikimą rankinį šaltinio perjungimą kritinėms maitinimo grandinėms. I-0-II perjungimo schema užtikrina saugų izoliavimą ir paprastą pasirinkimą tarp dviejų nepriklausomų maitinimo šaltinių, todėl tai yra patikimas komponentas pramoninėse ir komercinėse skirstymo plokštėse.

Apžvalga

HI405R yra suprojektuotas montuoti ant DIN bėgio ir užima tik 4 modulių (70 mm) plotį. Jo varžtiniai gnybtai priima standžius laidininkus nuo 1,5 iki 70 mm² ir lanksčius laidininkus nuo 1,5 iki 50 mm², suteikdami įvairias prijungimo galimybes. Esant 230/400 V AC vardinei darbinei įtampai ir 690 V vardinei izoliacijos įtampai, jis tinka įvairioms žemos įtampos reikmėms.

Kuo išsiskiria

• Didelė 100 A vardinė srovė reiklioms grandinėms.
• Aiškios I-0-II perjungimo padėtys, užtikrinančios vienareikšmį valdymą.
• Patikimas trumpojo jungimo atsparumas 1,5 kA vienai sekundei.
• Ilgas mechaninis tarnavimo laikas – 10 000 ciklų, o elektrinis – 1 000 ciklų (AC-22A).
• Atitinka EN 60947-3 saugos ir veikimo reikalavimus.

Techninė informacija

• Polių skaičius: 4P
• Vardinė srovė (In): 100 A
• Perjungimo padėtys: I-0-II
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgis
• Modulių plotis: 4 moduliai (70 mm)
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Trumpojo jungimo atsparumo srovė (Icw): 1,5 kA (1 s)
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa (standūs): 1,5–70 mm²
• Gnybtų talpa (lankstūs): 1,5–50 mm²
• Elektrinis ilgaamžiškumas: 1000 ciklų (AC-22A)
• Mechaninis ilgaamžiškumas: 10000 ciklų
• Darbinės temperatūros diapazonas: -20–50 °C
• Atitiktis standartui: EN 60947-3
• Jungiklio tipas: rankinis perjungimo jungiklis
• Dažnis: 50/60 Hz

Mūsų verdiktas

Patikimas ir kompaktiškas sprendimas rankiniam šaltinio perjungimui pramoninėje aplinkoje – HAGER HI405R sujungia didelę srovės talpą su patvaria konstrukcija ir aiškiomis perjungimo būsenomis.
