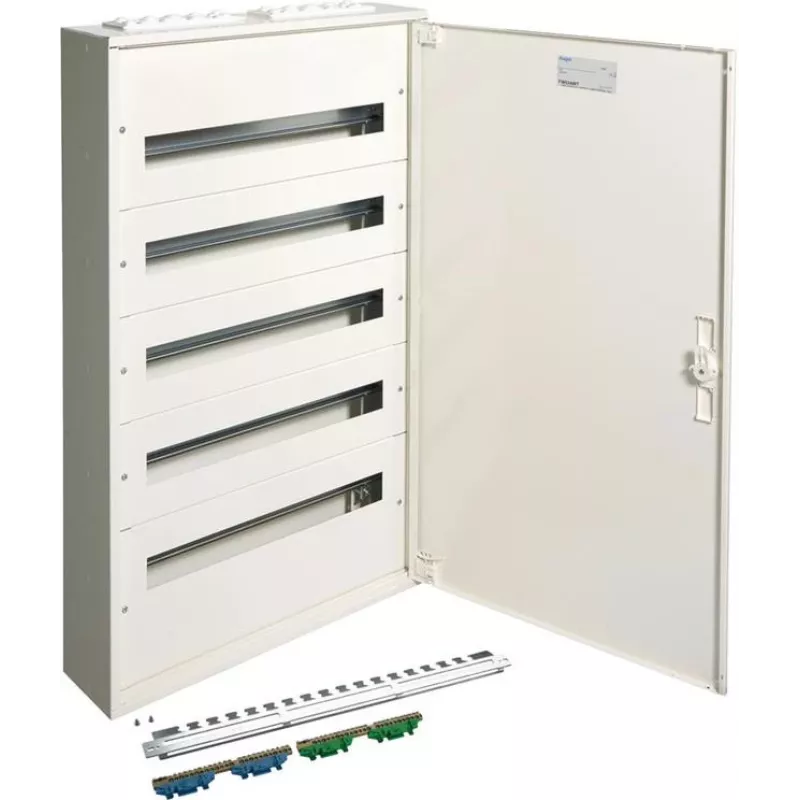

Hager FW524WT 5 eilių 120 modulių įleidžiamas skirstomasis skydas su PE/N gnybtais, IP30, baltas

Elektros instaliacijai gyvenamuosiuose ir komerciniuose pastatuose reikia skirstomojo skydo, kuris pasižymėtų didele talpa, patikima apsauga ir paprastu montavimu. Hager FW524WT atitinka šiuos poreikius – penkių eilių, 120 modulių korpusas, kuris išlaiko grandines organizuotas ir lengvai prieinamas, atitinkantis griežtus saugos standartus.

Kam jis skirtas

Šis skirstomasis skydas skirtas elektrikams ir skydų gamintojams, dirbantiems su įleidžiamomis instaliacijomis, kur svarbi vieta ir patikimumas. Jis tinka projektams, kuriems reikia kelių grandinės pertraukiklių, liekamosios srovės įtaisų ir kitų modulinių įrenginių – nuo daugiabučių iki mažų biurų.

Pagrindinės savybės

• Penki DIN bėgiai, kiekvienas talpina 24 modulius, iš viso 120 modulių vietų.
• Iš anksto sumontuoti PE ir N gnybtų blokai su daugybe jungimo taškų supaprastina laidų sujungimą ir užtikrina tinkamą įžeminimą.
• IP30 apsaugos laipsnis apsaugo nuo kietų daiktų, didesnių nei 2,5 mm, tinka naudoti patalpose.
• I klasės izoliacija su plieniniu korpusu ir nepermatomomis plieninėmis durimis užtikrina ilgaamžiškumą ir saugumą.
• Įleidžiamas montavimas su 112 mm įdubimo gyliu – švarus, integruotas vaizdas.
• Vardinė srovė iki 125 A ir vardinė įtampa 230/400 V kintamoji srovė, atitinka EN 61439-3.
• Atsparumas mechaniniams smūgiams IK07 ir kaitinamosios vielos bandymas 650 °C temperatūroje – didesnis atsparumas.

Specifikacijos

• Prekės ženklas: Hager
• Modelis: FW524WT
• MPN: FW524WT
• EAN: 3250614301001
• Eilių skaičius: 5
• Modulių vienoje eilėje: 24
• Bendra modulių talpa: 120
• Apsaugos laipsnis: IP30
• Izoliacijos klasė: I klasė
• Montavimo tipas: įleidžiamas
• Korpuso medžiaga: plienas
• Durų medžiaga: plienas
• Durų tipas: nepermatomos
• PE/N gnybtų blokai: įtraukti
• Vardinė srovė: iki 125 A
• Vardinė įtampa: 230/400 V kintamoji srovė
• Spalva: balta (durys), pilka (korpusas)
• Atitiktis standartams: EN 61439-3
• Atsparumas mechaniniams smūgiams: IK07
• Kaitinamosios vielos bandymo temperatūra: 650 °C
• DIN bėgių skaičius: 5
• Įdubimo gylis: 112 mm

Patarimai

Planuodami montavimą, įsitikinkite, kad sienos nišos gylis atitinka 112 mm įdubimo reikalavimą. Naudokite iš anksto sumontuotus PE/N gnybtus, kad supaprastintumėte laidų sujungimą ir sutrumpintumėte montavimo laiką. Kad būtų optimaliai organizuota, grupuokite grandines pagal funkcijas per penkias eiles ir visada laikykitės vietinių elektros instaliacijos taisyklių.
