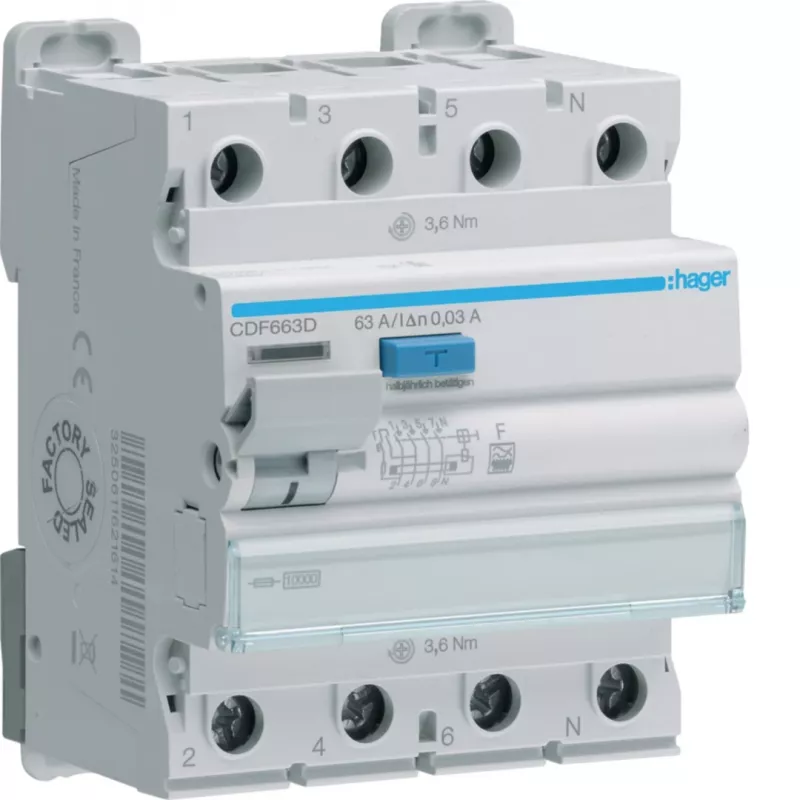

Hager CDF663D Apsauginis nuotėkio srovės jungiklis, 4 polių, 63 A, 30 mA, F tipas, 10 kA

Elektrikai ir skydų gamintojai, dirbantys su komercinėmis ir pramoninėmis instaliacijomis, dažnai susiduria su poreikiu užtikrinti patikimą apsaugą nuo nuotėkio srovių, ypač ten, kur naudojami dažnio keitikliai arba vienfazės apkrovos su nuolatinės srovės komponentais. Hager CDF663D apsauginis nuotėkio srovės jungiklis (RCCB) yra 4 polių įrenginys, kurio vardinė srovė yra 63 A, o jautrumas – 30 mA, skirtas aptikti F tipo nuotėkio sroves (mišrius dažnius ir lygiąją nuolatinę srovę). Jo 10 kA išjungimo galia užtikrina saugumą trumpojo jungimo sąlygomis, o kompaktiškas 4 modulių DIN bėgelio dizainas supaprastina montavimą skirstomuosiuose skyduose.

Pagrindinės specifikacijos

• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: F (tinka grandinėms su dažnio keitikliais, vienfazėms apkrovoms su nuolatinės srovės komponentais)
• Vardinė išjungimo galia (Icn): 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Plotis: 4 moduliai (72 mm)
• Gnybtai: varžtiniai, talpa 1,5–50 mm² (standžia) / 1,5–35 mm² (lanksti)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (uždaras)
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Standartai: EN 61008-1, VDE 0664-10
• Elektrinė patvarumas: 10 000 ciklų; mechaninis patvarumas: 20 000 ciklų
• Atsparumas viršsrovėms: 3 kA (8/20 µs); vardinė impulsinė įtampa: 4 kV

Kodėl verta rinktis

F tipo RCCB yra būtini šiuolaikinėse elektros instaliacijose, kuriose tokios apkrovos kaip skalbimo mašinos, oro kondicionieriai arba kintamo greičio pavaros generuoja nuotėkio sroves su nuolatinės srovės komponentais, kurių standartiniai A tipo įrenginiai negali aptikti. CDF663D užtikrina padidintą apsaugą nuo elektros smūgio ir gaisro pavojų, atitinka dabartinius elektros instaliacijos reglamentus. Jo tvirta konstrukcija ir didelis patvarumas garantuoja ilgalaikį patikimumą, sumažina priežiūros ir keitimo išlaidas.

Idealiai tinka

• Apsaugai trifazių grandinių, maitinančių dažnio keitiklius, UPS sistemas arba elektromobilių įkrovimo stoteles.
• Gyvenamųjų ir komercinių skirstomųjų skydų, kuriuose yra vienfazių apkrovų su elektroniniais balastais arba LED tvarkyklėmis.
• Pramoniniams valdymo skydams, kuriems reikia jautrios įžeminimo nuotėkio apsaugos be netikėtų išjungimų.

Svarbu žinoti

Įrenginys nėra skirtas naudoti nuolatinės srovės tinkluose arba kaip pagrindinis jungiklis. Visada patikrinkite suderinamumą su aukštesnės grandies apsaugos įtaisu. CDF663D yra Hager modulinių apsaugos įtaisų asortimento dalis, užtikrinanti sklandų integravimą su kitais Hager komponentais. Montuodami naudokite tinkamas šynas ir laikykitės varžtinių gnybtų priveržimo momento specifikacijų.
