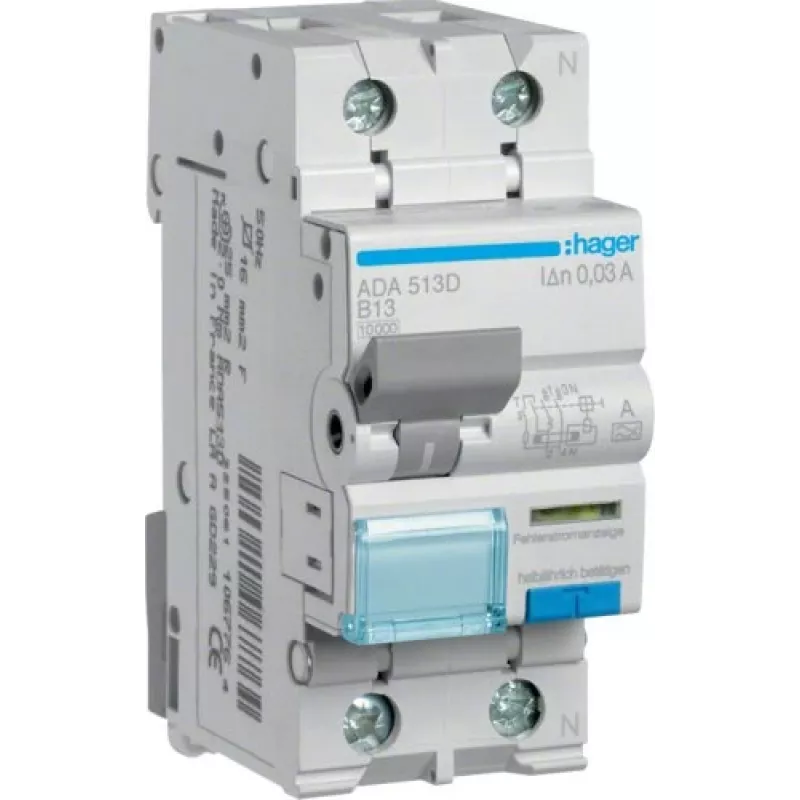

HAGER ADA513D RCBO 1P+N 13A B kreivė 30mA A tipo 10kA

Elektrikai ir skydų gamintojai, dirbantys su gyvenamaisiais ir komerciniais skirstymo skydais, turi pasirinkti patikimą įrenginį, kuris viename kompaktiškame korpuse sujungia apsaugą nuo nuotėkio srovės ir apsaugą nuo viršsrovių. HAGER ADA513D yra 1 poliaus + neutralės RCBO, apsaugantis grandines nuo įžeminimo nuotėkio srovių ir perkrovų, užtikrinantis tiek asmenų saugumą, tiek įrangos apsaugą. Esant vardinei 13 A srovei ir B kreivės išjungimo charakteristikai, jis idealiai tinka grandinėms su vidutinėmis įjungimo srovėmis, pavyzdžiui, kištukiniams lizdams ir apšvietimui namuose bei biuruose.

Pagrindinės specifikacijos

• Prietaiso tipas: liekamosios srovės grandinės pertraukiklis su viršsrovės apsauga (RCBO)
• Polių skaičius: 1P+N (1 polius + neutralė)
• Vardinė srovė (In): 13 A
• Išjungimo charakteristika: B kreivė
• Vardinė liekamoji veikimo srovė (IΔn): 30 mA
• RCD tipas: A tipo (aptinka kintamąją ir pulsuojančiąją nuolatinę liekamąją srovę)
• Trumpojo jungimo atjungimo geba (Icn): 10 kA
• Vardinė įtampa (Un): 230 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Modulių plotis: 2 moduliai (35,6 mm)
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Standartai: EN 61009-1
• Gnybtų talpa (standus): 16 mm²
• Gnybtų talpa (lankstus): 10 mm²
• Priveržimo momentas: 2,5 Nm
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų

Kodėl verta rinktis

Šis RCBO sujungia dvi būtinas apsaugos funkcijas viename įrenginyje, taupydamas vietą ant DIN bėgelio ir supaprastindamas montavimą. Jo A tipo RCD užtikrina patikimą tiek kintamosios, tiek pulsuojančios nuolatinės liekamosios srovės aptikimą, o tai labai svarbu šiuolaikinėms elektroninėms apkrovoms. 10 kA atjungimo geba užtikrina patikimą apsaugą nuo trumpųjų jungimų, o B kreivė puikiai tinka grandinėms su vidutinėmis įjungimo srovėmis. HAGER kokybės reputacija ir atitiktis EN 61009-1 garantuoja ilgalaikį patikimumą ir saugumą.

Idealūs naudojimo atvejai

• Kištukinių lizdų grandinių apsauga gyvenamuosiuose ir komerciniuose pastatuose
• Apšvietimo grandinės su elektroniniais balastais ar LED tvarkyklėmis
• Grandinės, maitinančios prietaisus su elektroniniais komponentais, galinčiais sukurti pulsuojančiąją nuolatinę nuotėkio srovę
• Skirstymo skydai, kuriuose vietos nedaug ir reikalinga kombinuota apsauga

Gera žinoti

ADA513D yra skirtas montuoti ant DIN bėgelio ir užima tik 2 modulius (35,6 mm plotis). Jo vardinė įtampa yra 230 V AC, o veikimo dažnis 50/60 Hz. Prietaiso apsaugos laipsnis IP20, todėl jis tinkamas montuoti skirstymo skydeliuose patalpose. Gnybtai priima standžius laidininkus iki 16 mm² ir lanksčius laidininkus iki 10 mm², rekomenduojamas priveržimo momentas 2,5 Nm. Jis išbandytas 10 000 elektrinių ir 20 000 mechaninių operacijų, užtikrinant ilgaamžiškumą.
