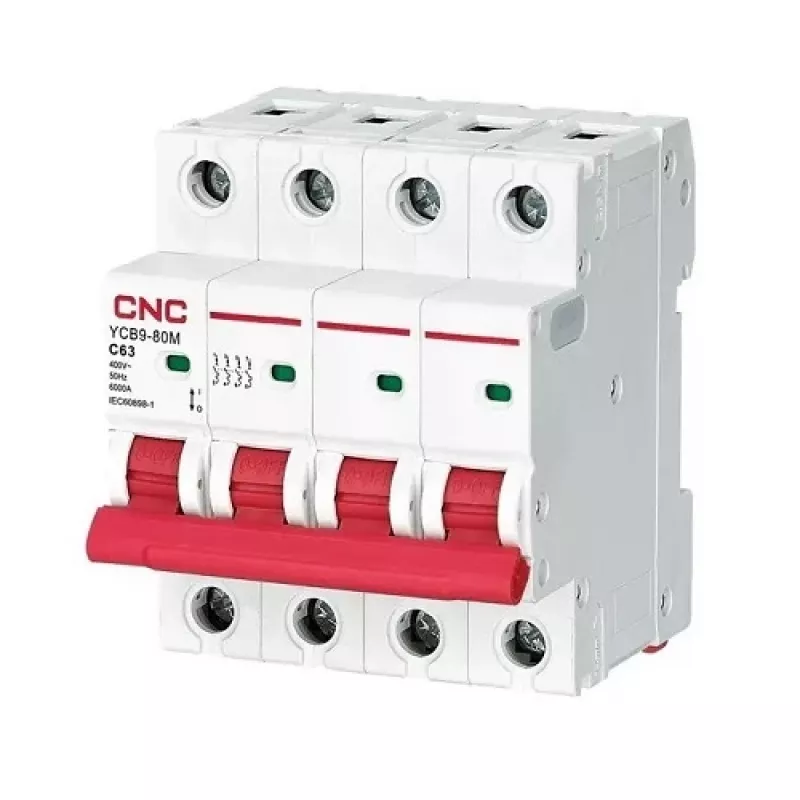

Grandinės pertraukiklis HiSmart NV821655 4-polių 63 A C kreivė (miniatiūrinis)

„HiSmart NV821655“ yra 4-polių miniatiūrinis grandinės pertraukiklis, kurio vardinė srovė 63 A, su C išjungimo charakteristika, skirtas apsaugai nuo viršsrovių ir trumpųjų jungimų gyvenamosiose ir lengvos komercinės paskirties elektros instaliacijose. Įrenginys užtikrina perjungimą ir gedimų izoliavimą daugiafazėms grandinėms ir tinka montuoti ant DIN bėgelio skirstomuosiuose skyduose.

Privalumai

Pertraukiklis suteikia kombinuotą apsaugą nuo perkrovų ir trumpųjų jungimų, vardinė išjungimo geba 6 kA, su aiškia kontaktų padėties indikacija (raudona = uždaryta, žalia = atidaryta). Jame įrengtas klaidų išvengiantis kontaktų gnybtų blokas, naudojamos antipireno ir smūgiams atsparios medžiagos, palaikomas tiek kabelinis, tiek šyninis pajungimas. Kompaktiški matmenys ir standartinis DIN bėgelio montavimas supaprastina įrengimą.

Tinka

• Gyvenamųjų patalpų elektros skirstomiesiems skydams
• Lengvos komercinės ir mažos pramoninės paskirties trifazėms grandinėms
• Daugiafazių maitinimo linijų ir apkrovų apsaugai
• Modernizavimo arba naujoms DIN bėgelio skirstomųjų skydų instaliacijoms

Pagrindinės techninės charakteristikos

• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Išjungimo charakteristika: C kreivė
• Vardinė įtampa (Ue): AC 400 V
• Izoliacijos įtampa (Ui): 500 V
• Vardinis dažnis: 50/60 Hz
• Vardinė išjungimo geba (Icu): 6000 A (6 kA)
• Vardinė atsparumo impulsinei įtampai geba (Uimp): 6000 V
• Mechaninis atsparumas: 20 000 jungimų
• Elektrinis atsparumas: 8 000 jungimų
• Apsaugos klasė: IP20
• Gnybtų jungtis: kabelio arba šyninė; skerspjūvis iki 25 mm² / 18-3 AWG
• Pajungimas: viršuje ir apačioje
• Montavimas: DIN bėgelis EN 60715 (35 mm) su greitaeigiu fiksatoriumi
• Darbinė temperatūra: nuo -5 °C iki +40 °C (vidutinė paros <35 °C)
• Laikymo temperatūra: nuo -25 °C iki +70 °C
• Matmenys: 85,5 x 78,8 x 71,5 mm
• Standartai: IEC 60898-1 / EN 60898-1

Kaip naudoti

Sumontuokite „HiSmart NV821655“ ant 35 mm DIN bėgelio skirstomajame skyde, naudodami greitaeigį fiksavimo įtaisą. Viršutiniuose ir apatiniuose gnybtuose atlikite elektros jungtis tinkamais kabeliais arba šyniniais laidininkais, neviršijant nustatytų skerspjūvio ribų. Prieš pajungdami įsitikinkite, kad maitinimo šaltinis yra atjungtas. Po montavimo įjunkite pertraukiklį ir patikrinkite kontaktų padėties indikatorių (raudona, kai uždaryta). Laikykitės vietinių elektros taisyklių, taikomų įžeminimui ir grandinių identifikavimui.

Rekomendacijos

Šį 4-polių 63 A C kreivės pertraukiklį naudokite daugiafazei apsaugai, kai tikimasi paleidimo srovių; parinkite įrenginį kaip suderintos apsaugos schemos dalį ir užtikrinkite, kad pertraukiklio vardinė išjungimo geba bei darbo aplinka atitiktų taikymo reikalavimus.
