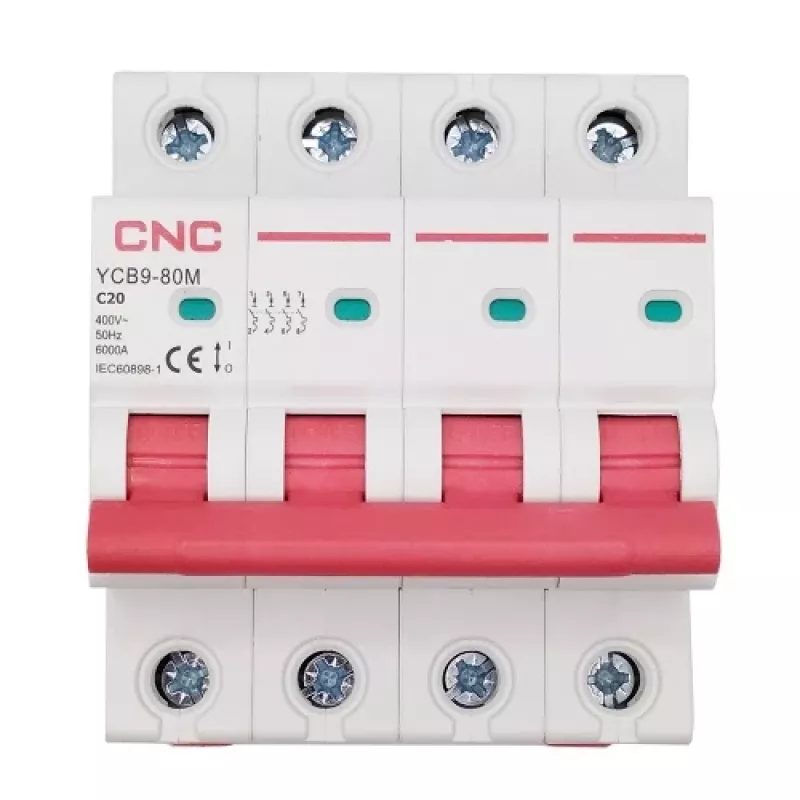

Grandinės pertraukiklis HiSmart NV821600 4 polių 20A miniatiūrinis DIN bėgeliui

Miniatiūrinis grandinės pertraukiklis HiSmart NV821600 yra 4 polių, 20 A įtaisas, skirtas montuoti ant DIN bėgelio, užtikrinantis apsaugą nuo viršsrovių ir trumpojo jungimo daugiafazėse grandinėse. Kompaktiška konstrukcija ir prijungimo galimybės tiek viršuje, tiek apačioje leidžia paprastai montuoti ir prijungti laidus gyvenamosiose, komercinėse ir lengvosios pramonės elektros skirstomosiose spintose. Pertraukiklis turi kontaktų padėties indikatorių, aiškiai rodantį įjungimo/išjungimo būseną, ir yra pagamintas iš antipireno, smūgiams ir aukštai temperatūrai atsparių medžiagų.

Privalumai

HiSmart NV821600 siūlo koordinuotą apsaugą nuo perkrovos ir trumpojo jungimo su C charakteristikos kreive, vardine išjungimo geba 6 kA ir IP20 apsaugos klase. Jame yra klaidų išvengiantis kontaktų gnybtų blokas, aiškus raudonas/žalias kontaktų padėties indikatorius ir palaikomi kabeliniai arba kaištiniai šynų prijungimai iki 25 mm². Sukurtas montuoti ant DIN bėgelio EN 60715 (35 mm), jis sujungia kompaktiškus matmenis su ilgu mechaniniu ir elektriniu patvarumu.

Tinka

• Daugiafazių grandinių apsaugai gyvenamųjų namų skirstomosiose spintose
• Apsaugai nuo viršsrovių ir trumpojo jungimo mažose komercinėse instaliacijose
• Lengvosios pramonės skydams, kur reikalingas vietą taupantis montavimas ant DIN bėgelio

Pagrindinės specifikacijos

• Polių skaičius: 4
• Vardinė srovė (In): 20 A
• Išjungimo charakteristika: C klasė
• Vardinė įtampa (Ue): AC 400 V
• Izoliacijos įtampa (Ui): 500 V
• Vardinis dažnis: 50/60 Hz
• Vardinė išjungimo geba (Icu): 6000 A
• Vardinė impulsinė atsparumo įtampa (Uimp): 6000 V
• Mechaninis patvarumas: 20 000 operacijų
• Elektrinis patvarumas: 8 000 operacijų
• Apsaugos klasė: IP20
• Gnybtų prijungimo tipas: kabelis / kaištinė šyna
• Laido/šynos skerspjūvis: iki 25 mm² / 18-3 AWG
• Prijungimas: viršuje ir apačioje
• Montavimas: DIN bėgelis EN 60715 (35 mm) su greito užfiksavimo spaustuku
• Darbo temperatūra: nuo -5 °C iki +40 °C (vidutinė paros temperatūra <35 °C)
• Laikymo temperatūra: nuo -25 °C iki +70 °C
• Matmenys: 85,5 x 78,8 x 71,5 mm
• Standartai: IEC 60898-1 / EN 60898-1
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite HiSmart NV821600 ant 35 mm DIN bėgelio (EN 60715), naudodami greito užfiksavimo įtaisą. Elektros jungtis atlikite iš viršaus ir apačios, naudodami gnybtų bloką kabeliui arba kaištinei šynai iki nurodyto skerspjūvio ploto. Užtikrinkite teisingą keturių polių laidų prijungimą ir patikrinkite, ar maitinimo įtampa ir dažnis atitinka vardines vertes. Po montavimo ir laidų prijungimo patikrinkite kontaktų padėties indikatorių, kad prieš paleidžiant grandinę į darbą patvirtintumėte teisingas uždarytą (raudona) ir atidarytą (žalia) būsenas.

Rekomendacijos

Naudokite šį 4 polių 20 A C charakteristikos pertraukiklį daugiafazėms grandinėms, kur reikalinga 6 kA išjungimo geba ir kompaktiškas montavimas ant DIN bėgelio. Patikrinkite kabelių skerspjūvius ir priveržimo momentus pagal vietinius elektros kodeksus ir atlikite reguliarias patikras; venkite eksploatavimo už nurodyto darbinės temperatūros diapazono ribų.
